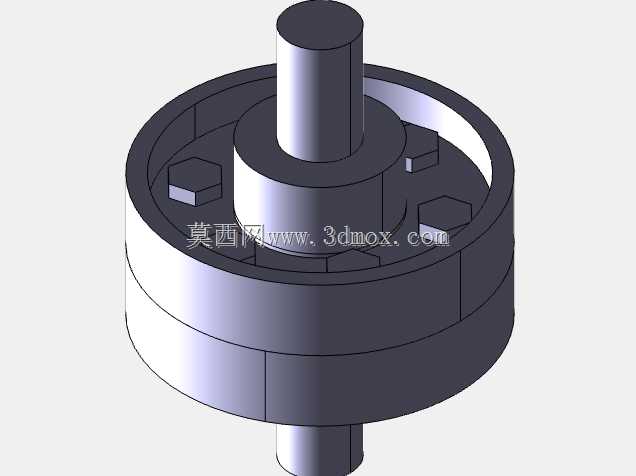

外六角圆柱杆法兰连接紧固组件结构

　　在工业传动系统的布局里，这类带六角头的圆柱杆法兰连接结构，常出现在泵阀组、中小型动力传输工位的轴系对接环节，很多现场做设备技改的工程师都接触过类似结构——它不需要复杂的胀套或键连接预加工，靠端部六角结构就能实现便捷的装拆锁紧，适配很多检修空间受限的阀组安装场景。从实际使用场景看，这类结构主要承担两根同轴线轴段的扭矩传递，同时补偿少量的轴向安装错位，在仪表阀组的执行器与阀杆对接、小型输送线的辊筒轴连接工位，它的装拆效率比普通凸缘联轴器更高，不需要额外配置专用工装，普通活动扳手就能完成锁紧操作。设计这类结构的时候，首先要敲定六角头的对边尺寸，这个尺寸直接决定了锁紧时的力矩承受上限，不能盲目照搬标准件参数，要结合对接轴的额定扭矩做校核：如果六角头对边尺寸过小，锁紧时容易出现棱角崩损，长期受交变扭矩还会出现头部开裂；如果尺寸过大，会占用过多径向安装空间，和周边的阀组管线、防护外壳产生干涉。圆柱杆段的直径要和对接轴的轴径做匹配，杆身长度要覆盖两个对接法兰的总厚度，同时预留足够的螺纹啮合长度，保证锁紧后不会出现轴向窜动。

　　很多新手建模的时候容易忽略杆身与六角头的过渡圆角，这个位置是应力集中的高发区，在频繁正反转的传动工位，没有过渡圆角的结构很容易在头部与杆身的衔接处出现疲劳断裂，建模时要根据杆径大小设置合理的圆角半径，一般取杆径的十分之一左右就能满足常规工况的强度要求。从安装边界来看，这类结构的径向安装空间只需要预留出扳手操作的空间即可，不需要像夹壳联轴器那样预留双侧的螺栓锁紧空间，轴向安装尺寸只需要比杆身总长度多留出五毫米左右的操作余量，就能顺利完成穿装锁紧。在阀组应用场景里，这类结构还要考虑介质腐蚀的影响，所以建模时要注意表面粗糙度的设置，和介质接触的杆身段要预留足够的镀层厚度余量，避免后期做表面处理后出现尺寸超差，导致法兰对接时出现间隙。

　　另外，六角头的端面要和杆身轴线保持严格的垂直度，这个形位公差如果控制不好，锁紧后会出现法兰面偏斜，导致轴系运转时出现径向跳动，轻则加剧密封件磨损，重则引发传动振动超标。很多现场安装出现的泄漏问题，追根溯源就是连接紧固件的端面垂直度不达标，导致法兰密封面压合不均匀。建模过程中还要注意杆身的同轴度公差，整个圆柱段的轴线要和六角头的中心轴线完全重合，不然穿装到法兰螺栓孔里的时候会出现卡滞，强行锁紧还会产生额外的装配应力。在做结构校验的时候，可以模拟实际锁紧力矩下的应力分布，重点查看六角头棱角处、过渡圆角处的应力值，确保在额定扭矩下不会出现塑性变形。

　　这类结构虽然看起来简单，但是在整个传动链里承担着扭矩传递和轴向定位的核心作用，任何一个尺寸细节的偏差，都可能导致整个阀组或传动工位的故障。比如杆身长度如果短了，螺纹啮合长度不足，设备运行中受振动影响容易出现螺母松脱，引发传动脱节；如果杆身长度过长，锁紧后螺母外侧会多出多余的杆段，容易和周边的转动部件发生刮碰。在做三维建模的时候，还要考虑实际加工的工艺性，六角头的加工一般采用铣削或冷镦成型，建模时不要设置无法加工的清角结构，杆身的尺寸公差要按照配合等级合理设置，和法兰孔的配合间隙既要保证穿装顺畅，又不能间隙过大导致轴系偏心。很多做设备维护的工程师选型时，会优先选这类结构的连接件，就是因为它的备件通用性强，现场检修时不需要准备特殊配件，普通的五金备件就能临时替换，减少设备停机时间。在一些有防爆要求的工况场景里，这类结构的六角头设计还能避免使用普通螺栓连接时容易出现的扳手打滑问题，降低操作时产生火花的风险，适配石化、煤化工等区域的阀组安装需求。
