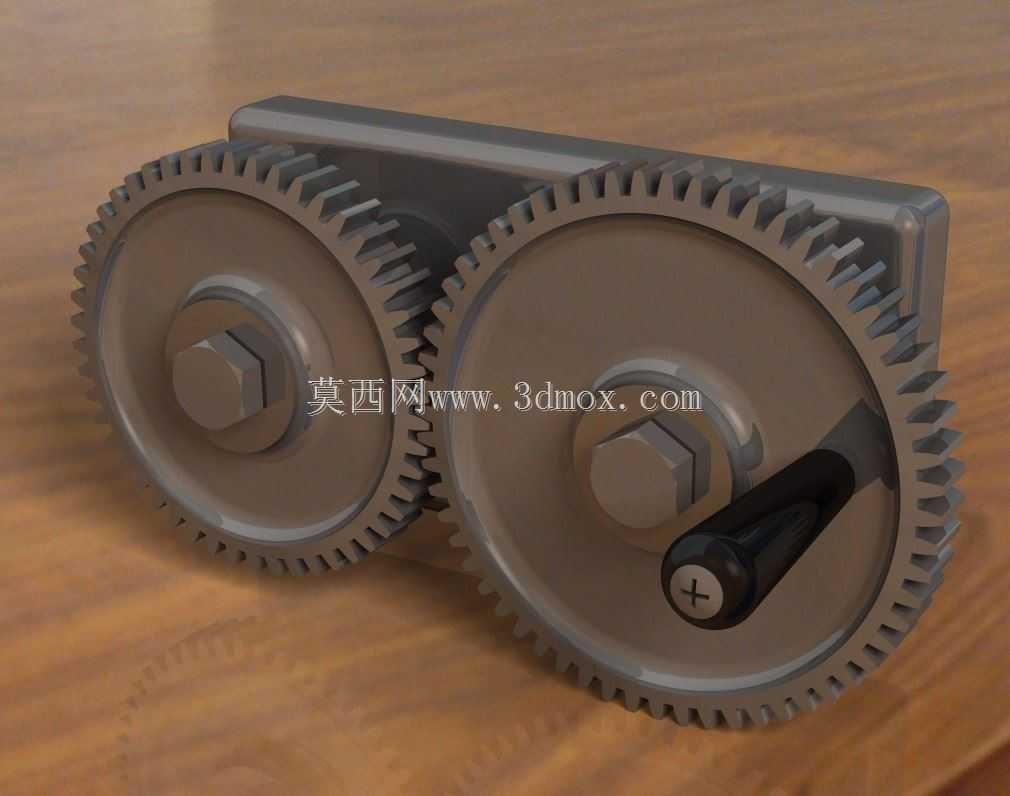

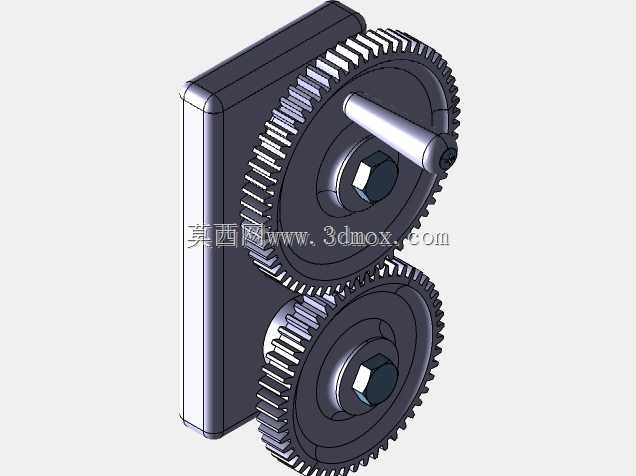

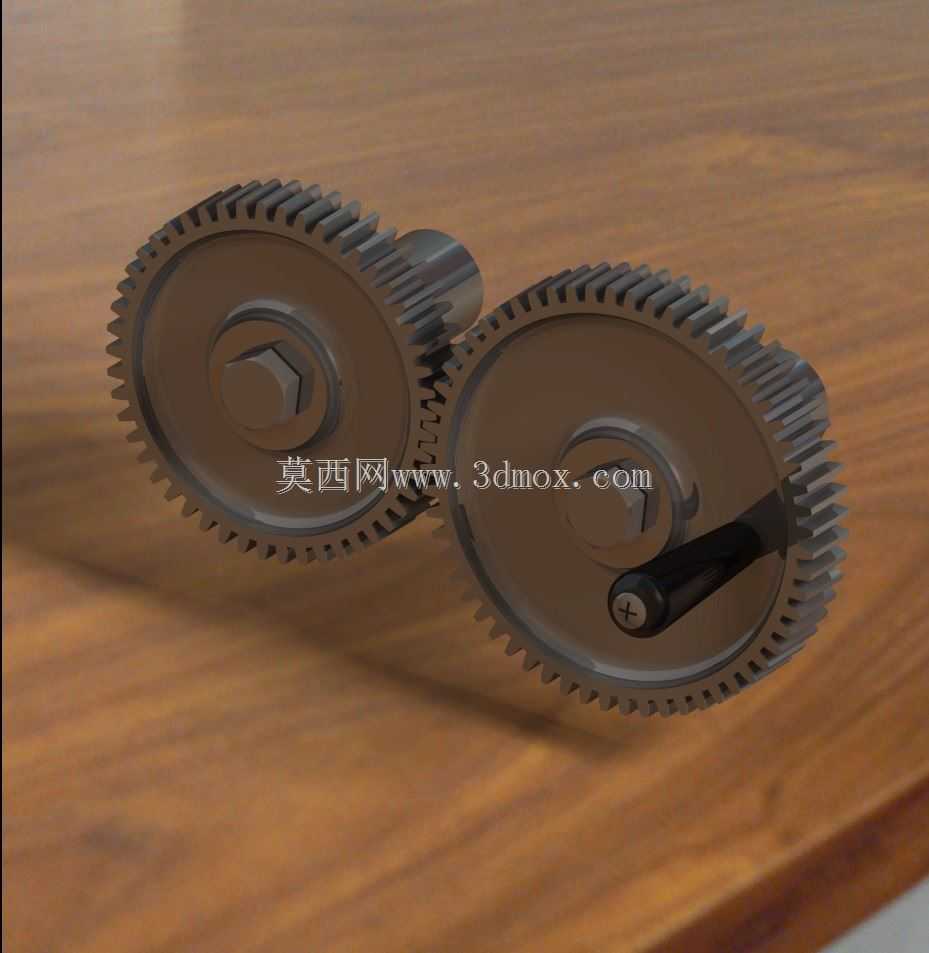

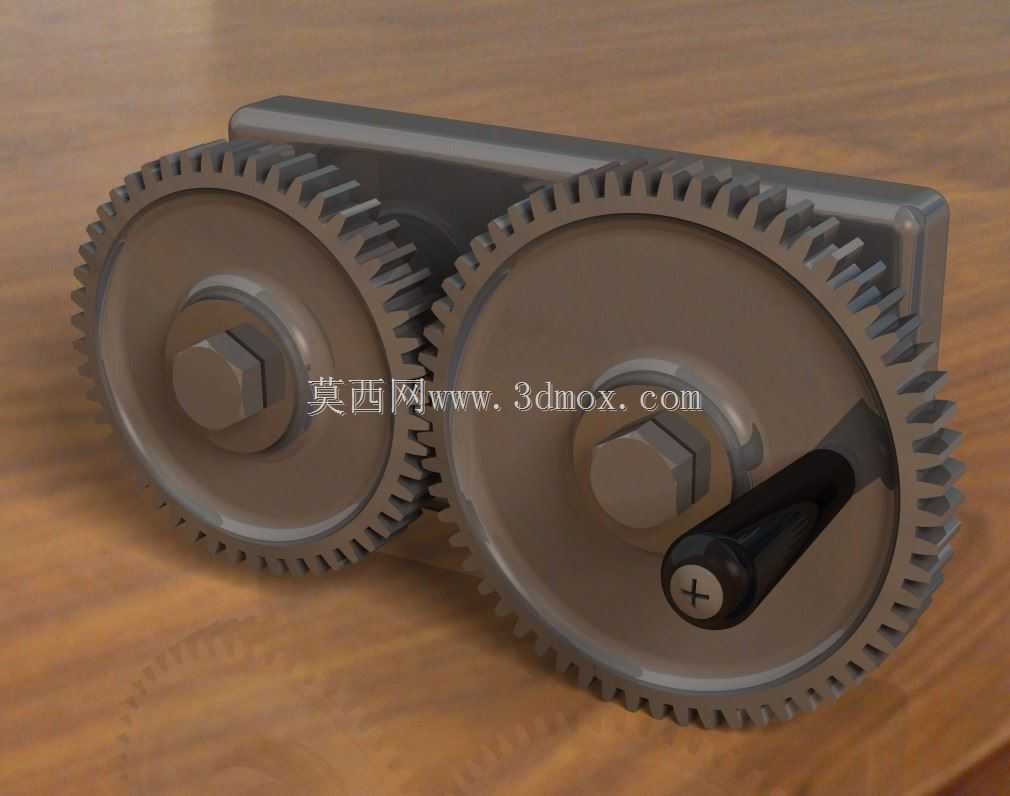

这套平行轴正齿轮啮合结构,核心应用场景覆盖小型手动传动演示装置、低速轻载手动操作机构、教学实验传动台架等领域,日常多作为机械原理认知教具、小型手动进给单元的核心传动部件使用,可将手摇输入的扭矩通过齿轮啮合稳定传递至输出端,实现定传动比的旋转运动转换,适合低转速、小载荷的手动操作工况,不存在高速传动下的轴向力问题,安装调试门槛较低。从功能特性来看,两个模数、压力角完全一致的直齿圆柱齿轮平行布置,中心距严格按照两齿轮分度圆半径之和设定,啮合过程中重合度满足平稳传动要求,手动摇动摇柄时,主动轮带动从动轮做反向旋转,传动比由两齿轮齿数比决定,可根据实际输出转速需求调整齿数匹配关系,整套结构无轴向窜动风险,支撑座直接将齿轮轴的径向载荷传递至安装基面,运行过程中无额外附加载荷,传动效率在直齿传动合理区间内,适合手动操作下的力传递需求。

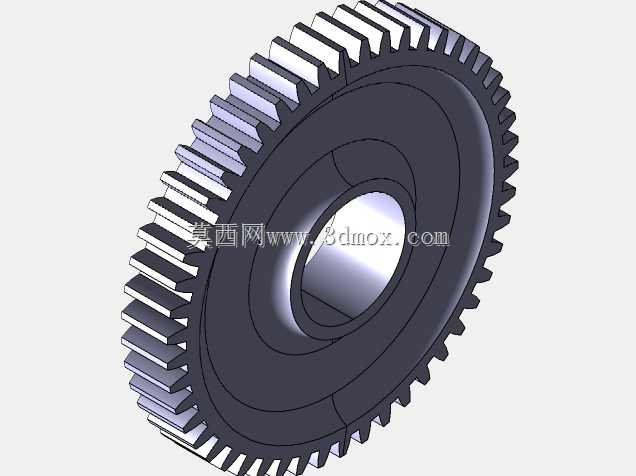

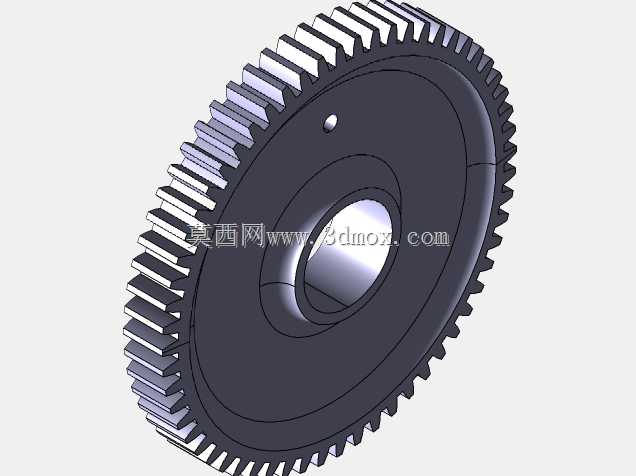

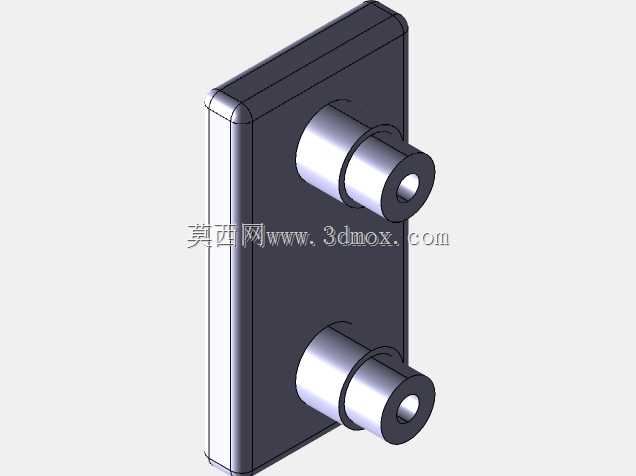

设计过程中首先从实际逆向测绘的基准出发,先确定单齿轮的基准参数:模数选取适配小型手动结构的常用值,齿顶高系数、顶隙系数取标准直齿轮默认值,齿廓为标准渐开线,保证啮合时的齿面接触状态均匀,避免出现卡滞、咬齿问题;齿轮中心的安装轴孔与六角锁紧结构匹配,轴肩定位尺寸刚好限制齿轮的轴向位移,不需要额外加装轴向固定挡圈,简化了装配步骤;支撑座的壁厚根据手动操作的最大掰动扭矩做强度校核,避免摇动力度过大时出现支撑座变形,导致齿轮中心距偏移引发啮合卡滞;摇柄的握持长度按照人手操作的舒适力臂设定,转动时的施力半径刚好匹配普通人手的操作力度,不需要施加过大的力即可带动从动轮平稳转动。
安装边界层面,整套结构的底部支撑面为平面,可直接通过螺栓固定在木质或金属台架上,两齿轮轴的平行度公差控制在合理范围内,保证齿面沿齿宽方向的接触长度不低于齿宽的80%,避免偏载导致的齿面局部磨损;齿轮与支撑座侧壁的间隙预留足够的装配余量,不会出现转动时齿轮与座体剐蹭的问题,摇柄的转动半径范围内无其他结构干涉,360度转动时不会与安装基面、周边固定件发生碰撞;齿轮的齿顶圆与支撑座内腔的间隙控制在安全范围内,既不会因为间隙过大导致整体结构尺寸冗余,也不会因为间隙过小出现齿顶碰擦座体的问题。
实际使用过程中,这套结构不需要复杂的润滑维护,低速手动工况下仅需在齿面涂抹少量润滑脂即可保证长期顺畅运行,齿轮的受力方向均为径向,支撑座的受力点集中在轴承孔位置,结构强度冗余足够应对手动操作的突发冲击力,不会因为突然用力摇动摇柄出现结构损坏;两齿轮的啮合侧隙取标准值,既不会因为侧隙过大导致回程空程量过大,也不会因为侧隙过小出现转动卡滞、温度升高抱死的问题,完全适配手动操作的低精度安装场景,即使安装时中心距存在微小偏差,也能依靠渐开线齿轮的传动特性保持平稳的传动比输出,适合教学演示、小型手动机构的传动需求,也可作为逆向建模练习的典型直齿传动案例,帮助建模人员掌握渐开线齿廓绘制、齿轮装配约束、传动干涉检查的全流程设计要点。
