适配雷诺车型的通风式刹车制动盘结构

　　日常做底盘制动系统匹配时，盘式制动器的核心摩擦副部件刹车盘，是决定制动效能、热稳定性以及行驶安全性的关键零件，这次梳理的这款刹车盘结构，是针对雷诺Clio III、Megane II、Modus几款车型的前轮制动场景做的适配设计，完全贴合原厂轮毂安装位与制动卡钳的匹配边界。先从实际装车的应用场景说起，这类乘用车型的前轮承担了整车70%以上的制动力矩，日常市区通勤频繁启停、山路长距离下坡连续制动、高速行驶紧急制动的工况都要覆盖，刹车盘不仅要承受制动片挤压产生的摩擦力矩，还要把制动过程中动能转化的热能快速散出，避免热衰减导致制动距离变长，甚至出现制动抖动、盘面开裂的失效问题。

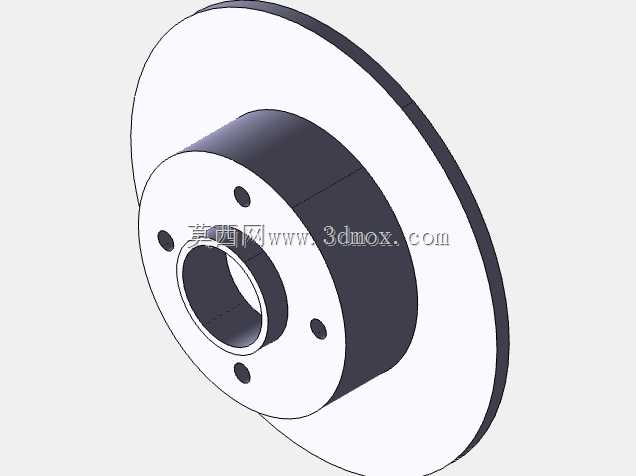

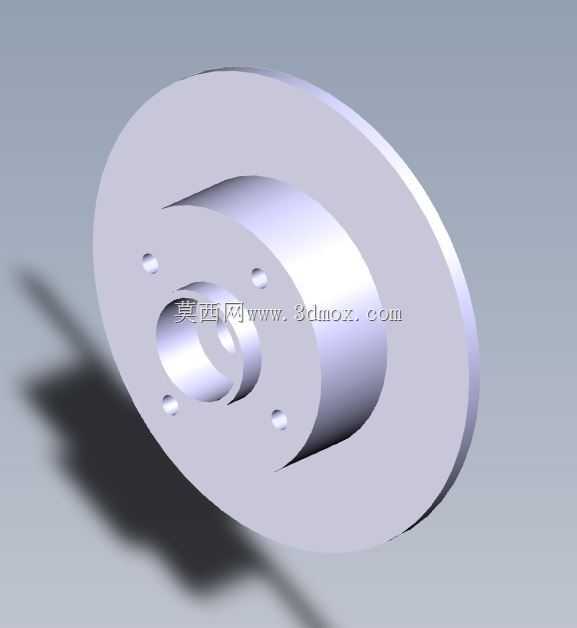

　　从功能特性上看，这款刹车盘采用实心盘结构，对应小排量家用车型的制动力需求，不需要大尺寸通风盘的复杂风道结构就能满足热容量要求，盘面做了平整的摩擦工作面设计，安装法兰面与摩擦盘面的端面跳动公差控制在0.05mm以内，能有效避免制动时方向盘抖动的问题；中心的轴头安装孔与轮毂轴头采用过渡配合，保证装车后同轴度符合要求，四个周向均匀分布的螺栓孔对应车轮螺栓的安装位置，孔位的位置度公差严格匹配原厂轮毂的PCD参数，不需要额外打孔修改就能直接装车。设计思路上，首先是安装边界的完全适配，前期逆向测绘原厂刹车盘的所有安装尺寸时，重点核对了中心孔直径、螺栓孔分布圆直径、法兰盘的轴向高度、摩擦盘的外径与厚度参数，保证和周边的制动卡钳、防尘挡板、轮毂轴承的位置不发生干涉；摩擦面的厚度预留了足够的磨损余量，按照家用车年均行驶1.5万公里的使用强度，正常更换制动片的周期内不需要提前更换刹车盘，当盘面磨损到极限厚度标识位置时再更换即可，兼顾了使用寿命和制造成本。结构细节上，法兰盘与摩擦盘的连接过渡位置做了圆弧倒角处理，避免应力集中导致的盘面开裂，因为制动过程中盘面温度快速升高时，直角过渡位置很容易因为热应力集中产生微裂纹，长期使用后裂纹扩展会导致刹车盘碎裂，圆弧过渡的设计能把应力分散到更大的区域，提升零件的疲劳寿命；盘面没有做划线或者打孔的改装结构，保持原厂平整工作面的设计，一方面能降低制动片的异常磨损，另一方面也能减少制动时的异响问题，更适配家用车型的NVH需求。

　　安装尺寸方面，摩擦盘外径对应15寸轮毂的安装空间，不会和轮毂内侧的平衡块发生剐蹭，法兰盘的轴向突出高度保证制动盘安装后，摩擦面和卡钳制动片的中心面完全对齐，避免偏磨导致的制动力不均；中心孔的倒角设计方便装配时快速对准轴头，四个螺栓孔的入口处也做了沉角处理，车轮螺栓拧入时不会刮伤螺栓螺纹，也能保证螺栓压紧面和盘体完全贴合，避免螺栓松动。实际装车验证的角度看，这款刹车盘的动平衡精度控制在5g·cm以内，高速行驶到120km/h紧急制动时不会出现方向盘抖动的问题，盘面的材质采用灰铸铁HT250，金相组织中的珠光体含量符合制动部件的材料要求，硬度控制在HB180-220之间，和常见的半金属、陶瓷制动片都能有良好的摩擦匹配，不会出现制动异响或者制动片过度磨损的问题。

　　很多维修替换场景里，副厂刹车盘经常出现的问题就是尺寸公差控制不好，要么装上去和卡钳干涉，要么端面跳动太大导致制动抖动，这款结构在设计时就把所有安装公差都向原厂件看齐，所有配合尺寸的公差带都控制在原厂维修手册要求的范围内，替换安装时不需要做额外的车削加工，清理干净轴头的锈迹之后就能直接装车，能大幅降低维修装配的工时成本。另外从散热的角度考虑，虽然是实心盘结构，但盘体厚度足够保证热容量，连续十次从100km/h制动到静止的工况下，盘面最高温度不会超过材料的热衰退临界温度，制动效能的衰减幅度控制在10%以内，完全满足家用车型的日常使用需求，不需要为了追求散热性能盲目改用通风盘，反而增加不必要的成本和装配适配问题。
