法兰式钻孔定位夹紧工装夹具结构

在批量法兰类盘状零件的钻孔加工工序里，这类带定位基准的夹紧钻模是车间里提升孔位一致性、降低划线找正时间的核心工装，很多中小机加工车间做小批量阀块、法兰盘、端盖类零件的圆周等分孔加工时，不会专门上数控转台或者加工中心，靠这类结构简单的钻孔夹具就能稳定保证孔位的位置度，同时大幅降低单件装夹的辅助时间。

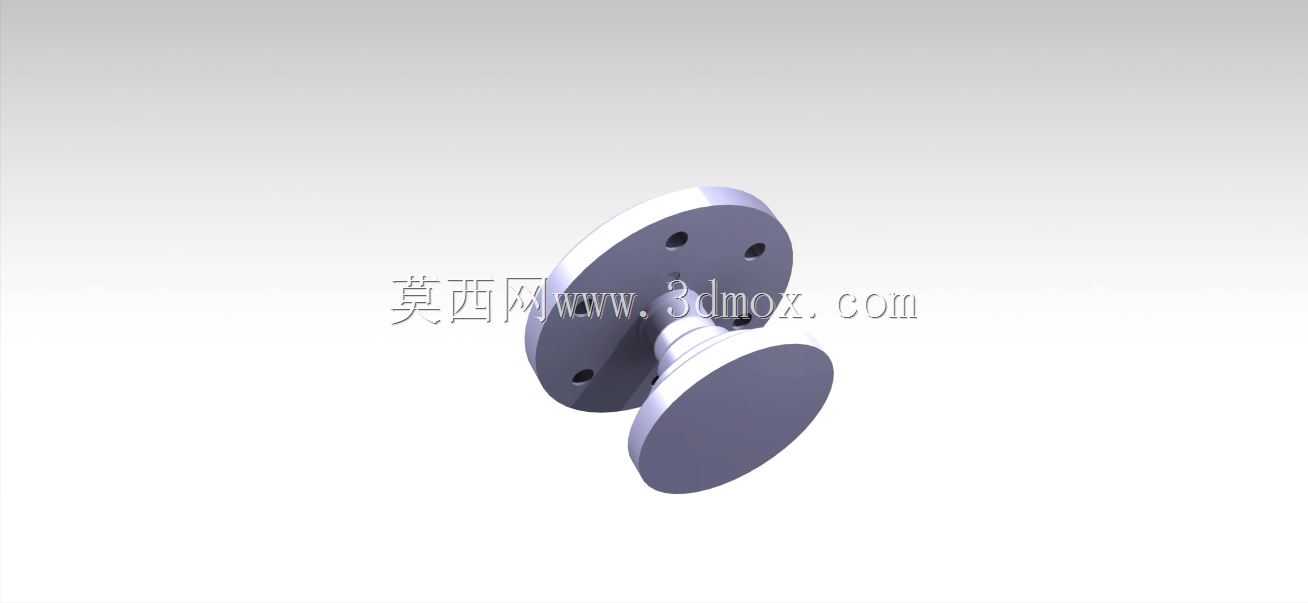

这套夹具的主体采用上下双层法兰盘式的基体结构，下层基座是用来和钻床工作台做固定连接的安装端，基座上预留的安装孔可以配合T型螺栓直接固定在台式钻床或者立式钻床的工作台上，安装时只要找正一次夹具的回转中心和钻床主轴的同轴度，后续批量加工就不需要重复找正，能把单件装夹的找正时间压缩到几秒。上层的法兰盘是工件定位面，盘面做了精加工处理，平面度控制在0.02mm以内，保证工件装夹后不会出现倾斜，避免钻孔出现偏斜、孔壁不垂直的问题。

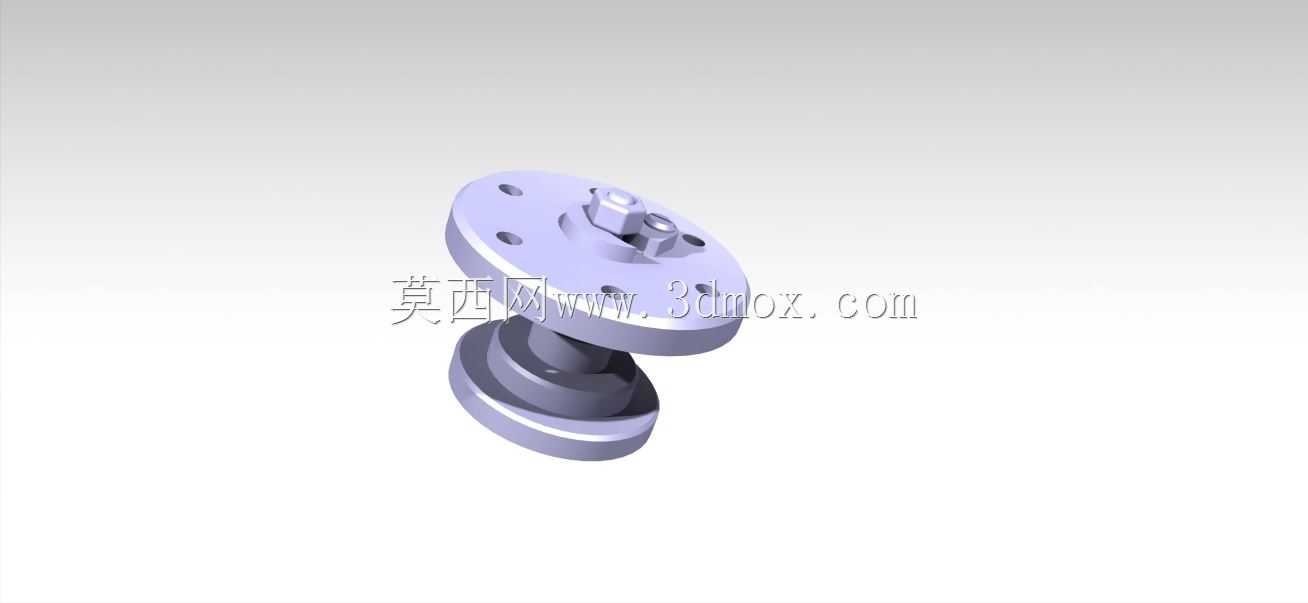

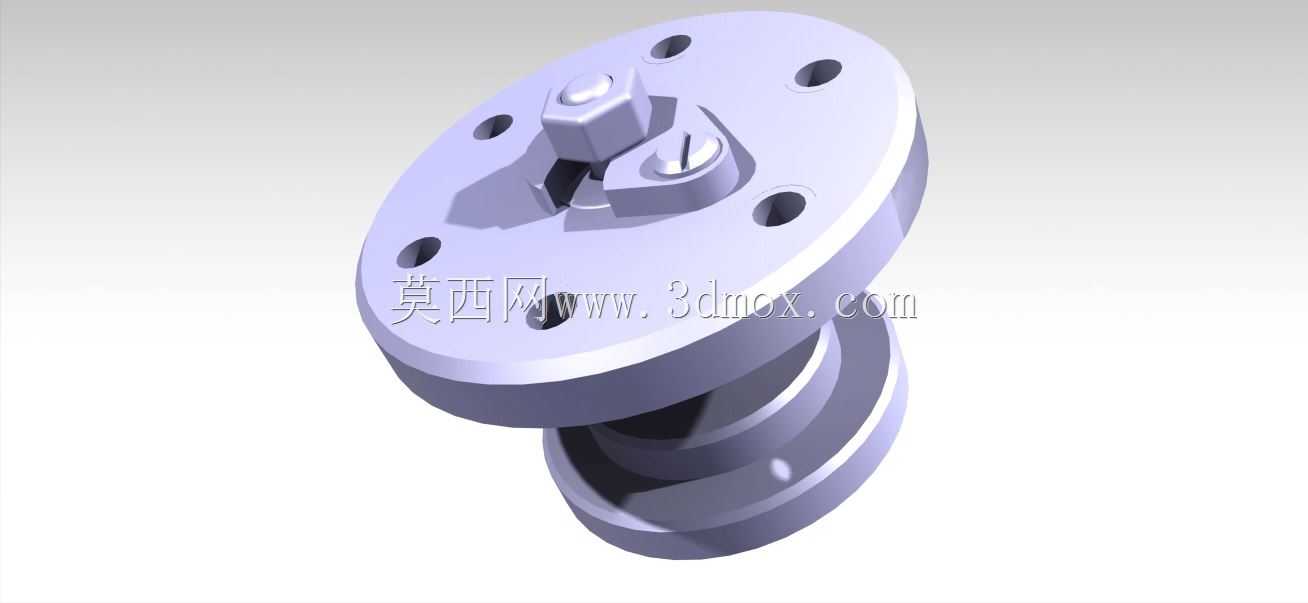

夹紧机构采用的是顶部快拆式的螺旋压紧结构，配合侧面的定位销做周向防转，操作的时候只需要把待加工的盘状工件套入定位芯轴，转动顶部的压紧螺母就能完成工件的夹紧，不需要额外的扳手工具，手动就能完成锁紧和松开，对于需要频繁装卸工件的钻孔工序来说，这种结构的操作效率比传统的螺栓压板夹紧高很多，而且压紧力均匀，不会因为单点压紧导致工件变形，尤其适合加工薄壁类的盘状零件。

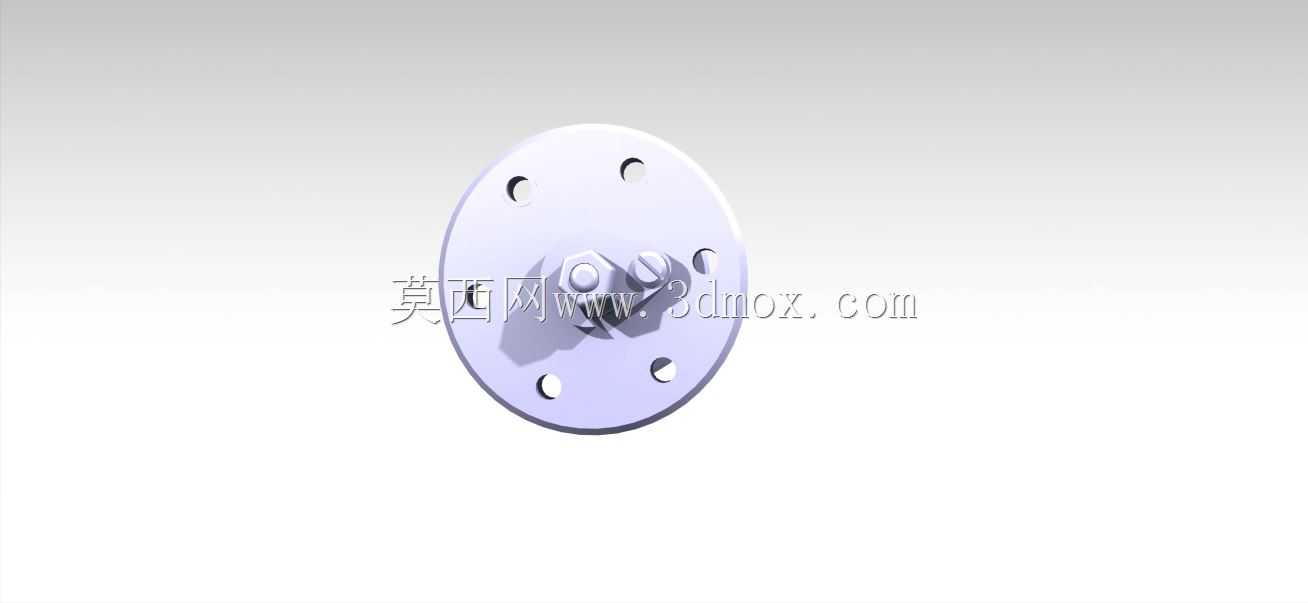

夹具上的钻套孔是按照工件需要加工的孔位做的等分布置，钻套采用过盈配合压入上层法兰盘的钻套孔内，钻套的内孔尺寸和对应规格的钻头直径做间隙配合，间隙控制在0.01-0.02mm之间，钻孔时钻头沿着钻套内孔进给，完全不需要提前在工件上划线打样冲眼，就能保证所有孔的位置度误差控制在0.05mm以内，同时钻套还能起到引导钻头、防止钻头进给时偏摆的作用，延长钻头的使用寿命，减少钻孔时的振刀问题，提升孔壁的加工质量。

设计这套夹具的时候，首先考虑的是通用性，定位芯轴采用可更换的结构，针对不同内孔直径的盘类零件，只需要更换对应尺寸的定位芯轴，就能适配一定尺寸范围内的工件加工，不需要重新制作整套夹具，降低了工装的制作成本。其次是排屑空间的预留，上下层法兰盘之间预留了足够的排屑间隙，钻孔产生的铁屑可以直接从间隙中排出，不会堆积在定位面上影响工件的装夹精度，日常清理的时候只需要用压缩空气吹一下就能把残留铁屑清理干净，维护非常方便。

从安装边界来看，这套夹具的整体外径控制在160mm以内，总高度不超过120mm，不会占用钻床工作台过多的安装空间，适配绝大多数台式钻床、立式钻床的工作台行程，安装时不需要对钻床做任何改造，直接通过T型螺栓固定即可投入使用。夹具的所有运动部件都做了发黑防锈处理，基体采用45号钢调质处理，硬度达到HB220-250，有足够的刚性承受钻孔时的轴向进给力，长期使用不会出现变形，钻套采用合金工具钢淬火处理，硬度达到HRC60以上，耐磨性能优异，长时间使用后内孔磨损只需要更换钻套即可，维护成本极低。

在实际生产场景中，这类夹具除了用于普通钻床的钻孔工序，也可以安装在摇臂钻床上加工更大尺寸的盘类零件，甚至可以适配在数控钻床的自动化生产线上，配合自动上下料机构实现无人化加工。相比复杂的液压、气动夹紧夹具，这种纯机械结构的钻孔夹具没有额外的动力源需求，不需要接气接电，在没有气源电源的简易加工工位也能正常使用，故障率极低，非常适合中小批量的零件加工场景，很多做阀门配件、法兰连接件、液压阀块的加工车间都会配备多套不同规格的这类钻孔夹具，用来覆盖不同尺寸零件的钻孔加工需求，是机加工车间里实用性极强的基础工装。
