车用螺旋顶升承重机械结构设计

项目分类:千斤顶 发布时间:2024-10-08 ID:780999
  • 车用螺旋顶升承重机械结构设计
  • 车用螺旋顶升承重机械结构设计
  • 车用螺旋顶升承重机械结构设计
  • 车用螺旋顶升承重机械结构设计
  • 车用螺旋顶升承重机械结构设计
  • 车用螺旋顶升承重机械结构设计
  • 车用螺旋顶升承重机械结构设计
  • 车用螺旋顶升承重机械结构设计
  • 车用螺旋顶升承重机械结构设计

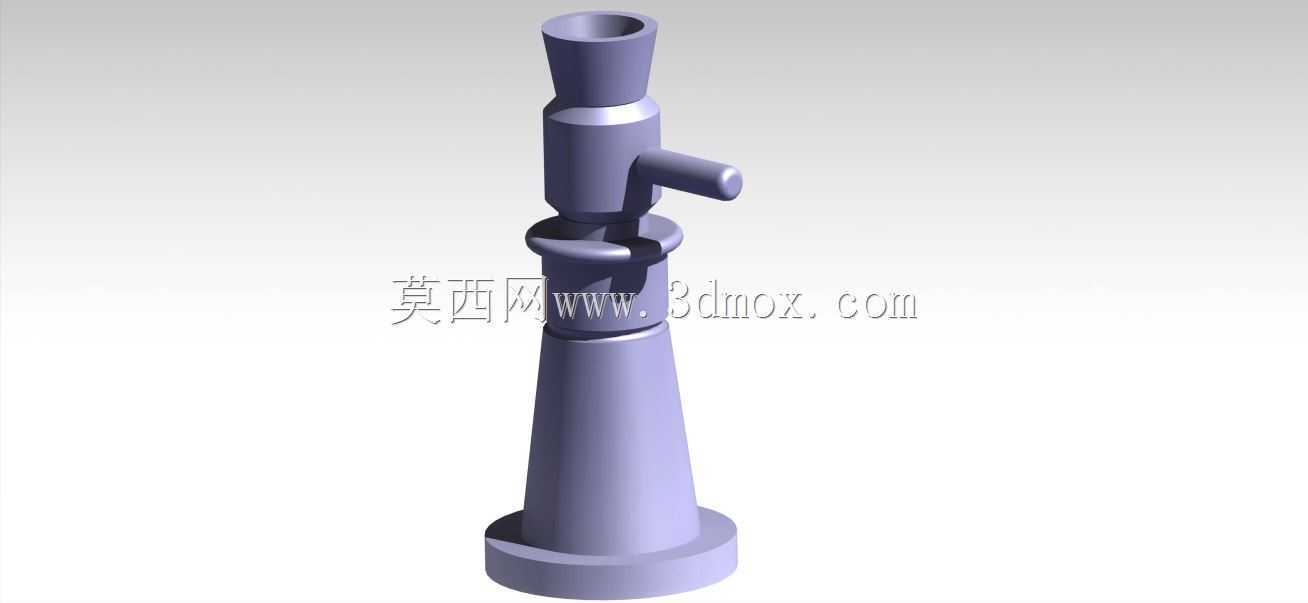

  在车辆维保、小型设备就位这类需要小行程稳定顶升的作业场景里,螺旋式顶升结构的可靠性一直是一线作业人员优先考量的点,不同于液压类顶升结构存在的密封件老化、泄压回落风险,纯机械螺纹副传动的结构,只要螺纹啮合长度满足承重要求,就能在无额外动力输入的情况下长时间保持顶升姿态,不会出现缓慢沉降的安全隐患,这也是这类结构在固定工位维保场景里长期被沿用的核心原因。从结构设计逻辑来看,这套顶升装置采用了梯形螺纹作为核心传动副,梯形螺纹的牙型角设计兼顾了传动效率和自锁性能,不需要额外加装锁止机构,只要顶升载荷在螺纹副的额定承重范围内,拧动驱动臂完成顶升后,结构自身就能实现位置锁止,避免作业过程中出现载荷下坠的风险。整体外形采用了分段式的锥柱结合结构,

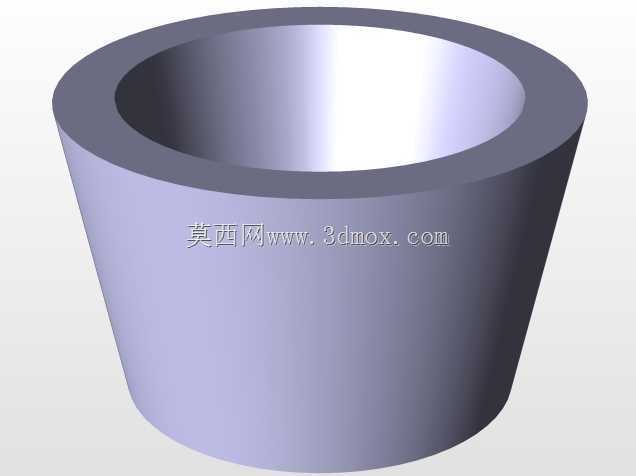

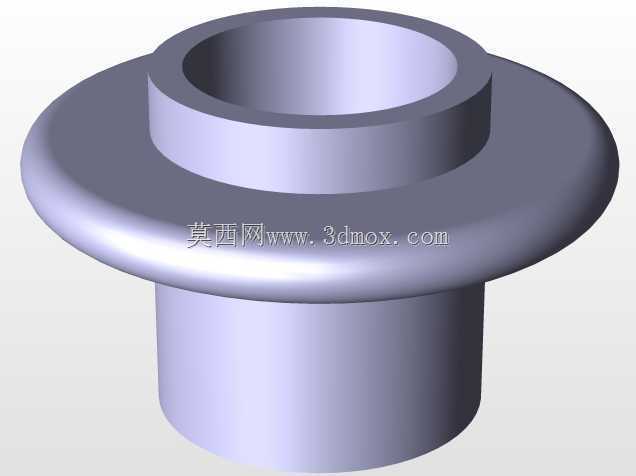

  底部是大直径的支撑底座,接触面积经过核算,在常规硬化水泥地面作业时,底座对地压强不会超过地面的承压阈值,不会出现作业过程中底座下陷的问题,底座往上是逐渐收窄的锥形承重柱,这个设计一方面是在保证结构抗弯强度的前提下减少整体自重,另一方面锥形结构的外轮廓不会和车辆底部的凸起结构产生干涉,适配更多车型的底盘顶升点位。上部的顶升承接端做了内凹的杯状结构,作业时可以和车辆底盘的顶升加强筋位置形成嵌合,避免顶升过程中接触面滑移导致的车辆偏移,驱动臂采用了横向穿装的圆杆结构,不需要配套专用的棘轮扳手,用普通的加力杆甚至钢管就能套在驱动臂上施加扭矩,在户外无专用工具的应急场景下也能完成操作。从安装边界和适配场景来看,

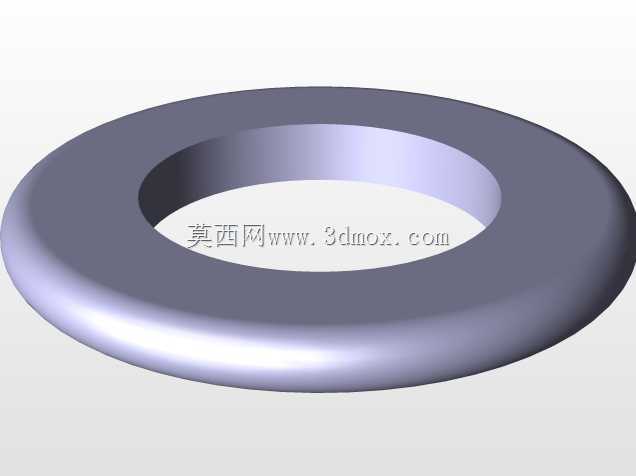

  这套结构的最小收纳高度可以适配多数家用轿车底盘的最低离地间隙,不需要额外挖设作业地坑,在普通平整地面就能完成布置,最大顶升行程覆盖了家用车换胎、底盘检查这类常规维保作业的高度需求,不需要额外加装垫块。设计过程中对螺纹副的啮合长度做了冗余校核,即使承受偏载载荷,螺纹牙的剪切应力也远低于材料的许用应力值,不会出现滑牙失效的问题,外筒和内部螺杆的配合段设置了导向环,避免螺杆伸出过长时出现径向晃动,保证顶升过程中载荷始终沿着螺杆轴向传递,减少额外的弯曲力矩对结构强度的影响。不同于剪式顶升结构的多铰接点间隙累积问题,这种单螺杆直顶的结构传动路径更短,铰接点的磨损量更小,长期使用后的顶升精度保持性更好,日常维护只需要定期在螺纹副表面涂抹润滑脂,

  减少螺纹磨损即可,不需要像液压结构那样定期更换密封件、补充液压油,维护成本极低。在实际作业过程中,操作人员可以通过转动驱动臂的圈数精准控制顶升高度,每一圈转动对应的顶升行程是固定的螺距值,不需要反复观察高度刻度就能把车辆顶升到合适的作业高度,对于需要精准控制顶升高度的部件对位作业场景,这种定量顶升的特性也能很好适配。结构的所有受力部件都采用了一体化的金属加工成型,没有焊接拼接的受力薄弱点,底座和外筒的连接位置做了圆弧过渡处理,避免应力集中导致的根部断裂问题,即使在额定载荷1.2倍的过载测试工况下,结构也不会出现塑性变形,完全满足日常维保作业的安全冗余要求。
