可补偿错位的法兰式挠性联轴器结构

　　在各类工业传动系统的轴系布局中，两轴对中偏差始终是设计阶段无法完全规避的现实问题——不管是加工阶段的形位公差累积、装配过程的定位误差，还是设备长期运行后基座沉降、轴承磨损带来的轴线偏移，都会在刚性连接的轴系中产生额外附加载荷，轻则加剧轴承、密封件的磨损，重则引发轴系疲劳断裂、传动失效。这类场景下，挠性联轴器就成了轴系设计中平衡传动精度与容错能力的核心部件，本次呈现的法兰式挠性联轴器结构，就是针对中低转速、中等扭矩传动场景优化的成熟结构方案。

　　从实际应用场景来看，这类联轴器广泛覆盖通用工业传动的各类布局：小型输送线的驱动电机与减速箱输入轴连接、中小型风机的电机与叶轮轴对接、轻工机械的主传动轴系连接、泵类设备的动力端与叶轮端连接都能见到这类结构的身影，尤其适合安装空间紧凑、后期运维对中调整难度较大的设备布局，不需要像刚性联轴器那样要求极高的安装对中精度，就能稳定传递额定扭矩。

　　从功能特性上看，这款联轴器最核心的优势就是在两轴之间传递运动和动力时允许一定程度的错位，具体可覆盖三类常见的轴系偏差：其一是两轴轴线存在一定角度的角向偏差，其二是两轴轴线平行但存在径向偏移的径向偏差，其三是轴系沿轴向存在窜动的轴向偏差，不同偏差的补偿能力根据结构尺寸的不同存在差异，但整体能覆盖常规工业安装场景下的绝大多数对中误差范围，避免附加载荷传递到两端的支撑轴承上。同时法兰式的连接结构也保证了扭矩传递的可靠性，端面上周向均布的紧固件能实现两半联轴器的可靠锁紧，不会在正反转切换、负载波动的工况下出现连接松脱的问题。

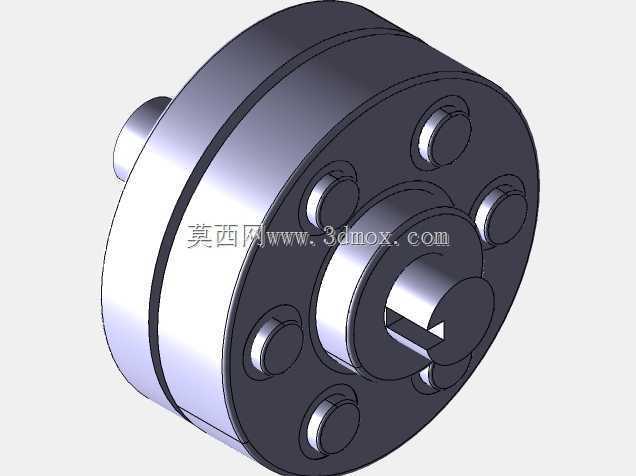

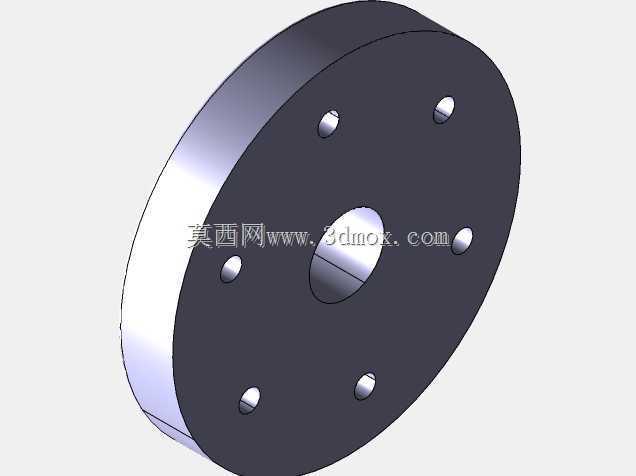

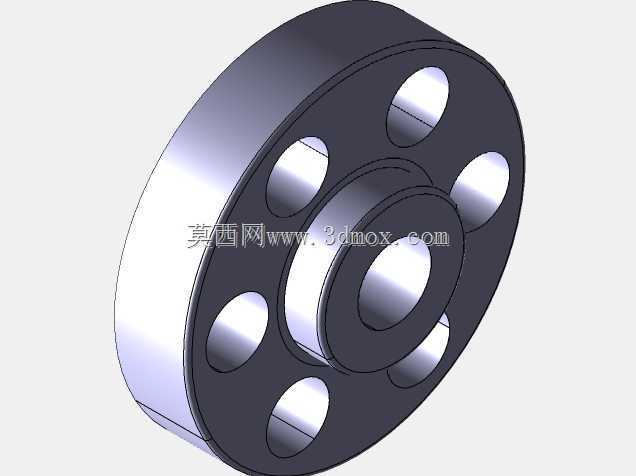

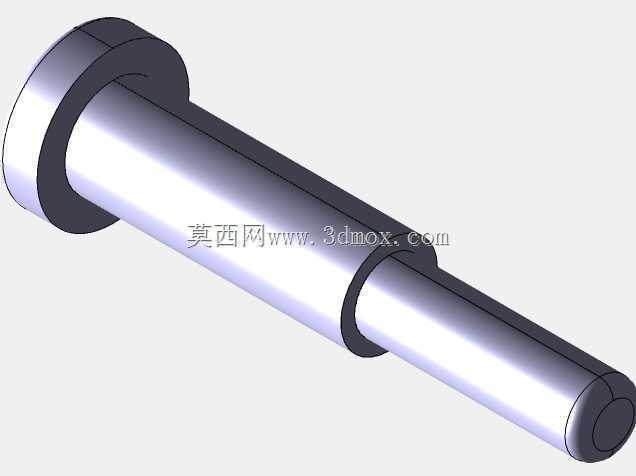

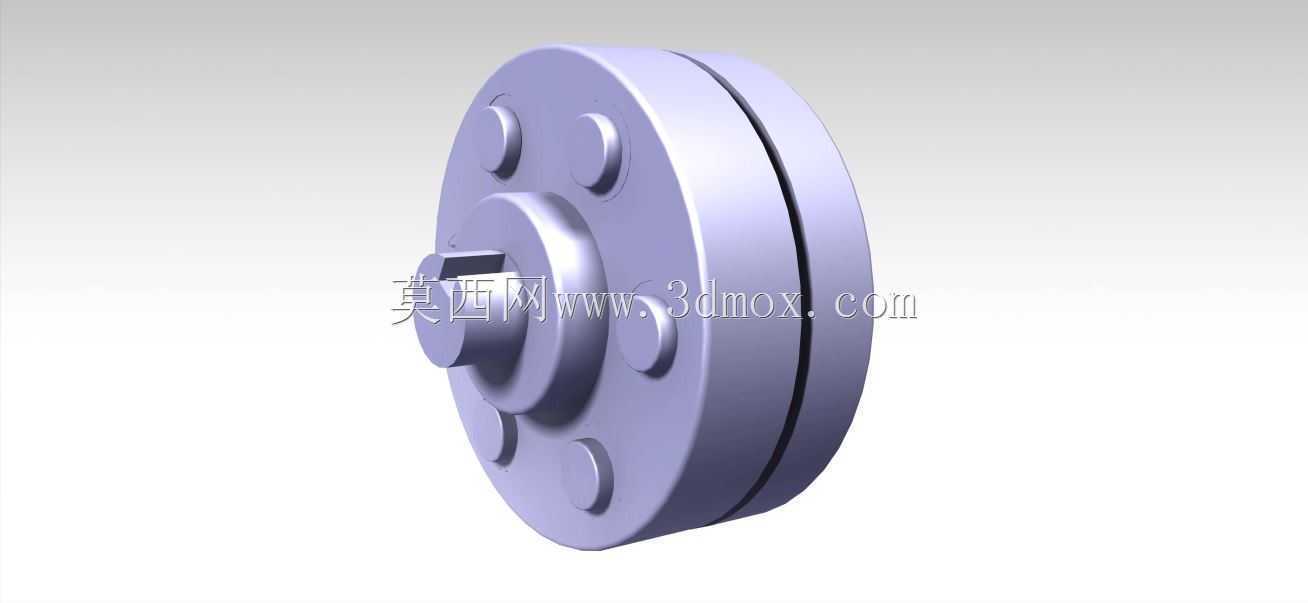

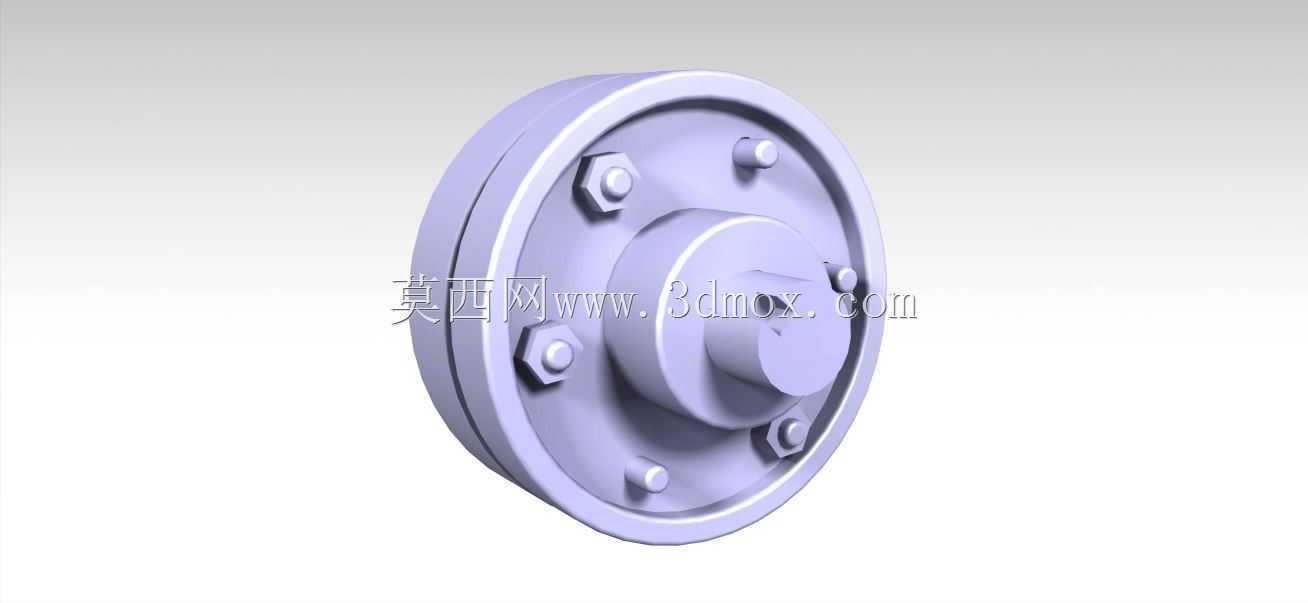

　　从设计思路来看，这款结构采用了对称式的法兰盘布局，两半联轴器的对接端面采用定位止口配合，保证装配时的初始同轴度基准，避免安装过程中出现过大的初始偏差；端面上的连接紧固件采用周向等角度均布的设计，一方面保证扭矩传递时各紧固件受力均匀，避免单个螺栓受载过大出现剪切失效，另一方面也让整体结构的动平衡性能更优，适配更高的运行转速范围。联轴器的轮毂部分采用与轴径匹配的通孔设计，可根据实际轴伸尺寸选择键连接、过盈配合或者紧定螺钉锁紧的方式与两端轴实现固定，适配不同的装拆需求。外露的法兰外缘做了圆角过渡处理，避免高速旋转时的尖锐边缘带来安全隐患，同时也减少了旋转过程中的空气阻力与涡流噪声。

　　从外形尺寸与安装边界来看，这类法兰式挠性联轴器的径向尺寸相对紧凑，不会在轴系径向占用过多安装空间，适合安装在腔体内部、护罩内部这类空间受限的传动位置；轴向尺寸则根据扭矩等级匹配，小扭矩规格的轴向长度可控制在几十毫米范围，大扭矩规格也能根据负载需求调整法兰厚度与螺栓规格，不需要额外改动两端设备的轴伸长度就能适配。安装过程中只需要先将两半联轴器分别固定在两端轴上，调整两端轴的大致对中位置后，对齐法兰止口与螺栓孔，穿入紧固件按对角顺序拧紧即可完成装配，不需要复杂的专用工装，后期运维时如果需要拆检两端设备，只需要拆开法兰连接螺栓就能分离两轴，不需要大幅度移动两端的主机设备，能大幅降低现场运维的工作量。

　　在实际选型匹配过程中，设计人员需要先核算轴系传递的额定扭矩、最高运行转速，结合两端轴的轴径尺寸、轴伸长度选择对应规格的联轴器，同时要预留足够的安全系数，避免启动瞬间的冲击扭矩超过联轴器的承载上限；安装时虽然这类联轴器具备偏差补偿能力，但也需要将初始对中偏差控制在允许范围内，不能完全依赖联轴器的补偿能力而忽视安装精度，否则会大幅缩短联轴器的使用寿命，也会带来额外的振动与噪声。整体来看，这类挠性联轴器的结构成熟可靠，加工难度低，装拆维护方便，是通用机械传动轴系中性价比极高的连接部件选择。
