法兰式进料止回阀结构三维设计

在化工原料输送、制药配料进料、食品流体加工这类对介质流向管控有严格要求的管路系统中，进料端的止回部件是避免介质倒流、保护上游供料设备的核心元件，这款法兰连接的进料止回阀，正是针对垂直进料管路的安装场景做的结构适配。从实际应用场景来看，这类止回阀多安装在反应釜进料口、泵出口进料段、高位槽进料管路位置，日常运行中要承受管路内介质的正向冲压，同时在供料压力波动、泵停机瞬间快速截断反向流路，避免上游设备因为介质倒灌出现叶轮反转、原料交叉污染、计量失准这类工程问题。

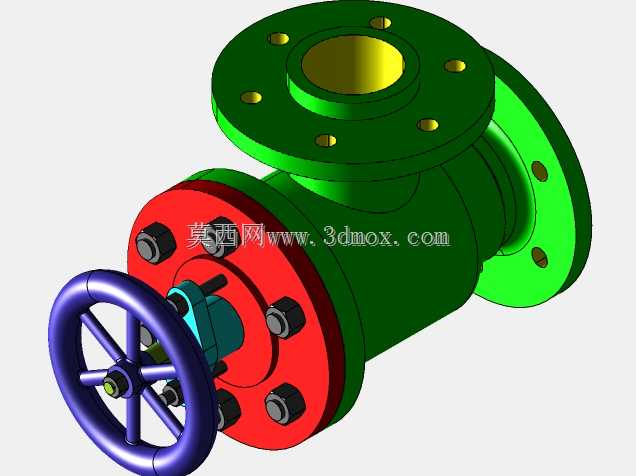

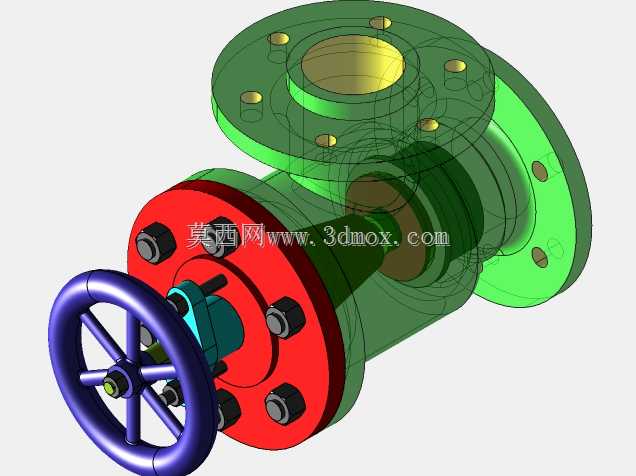

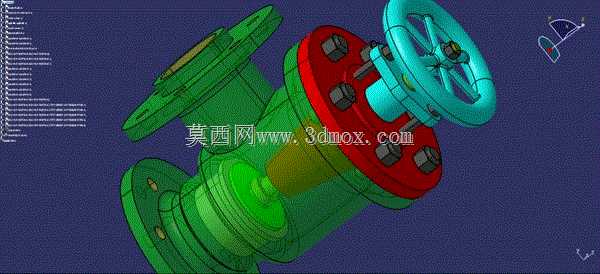

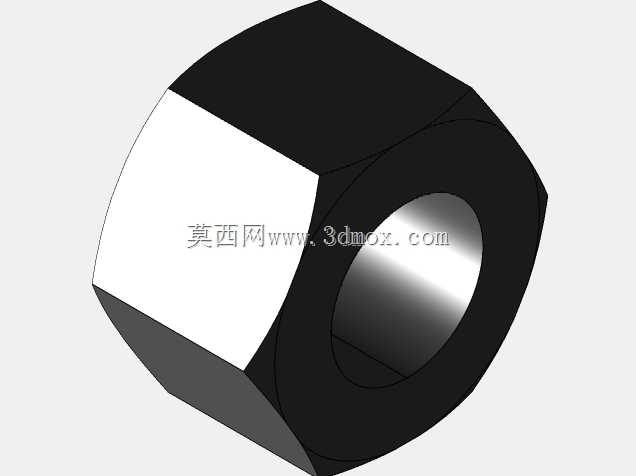

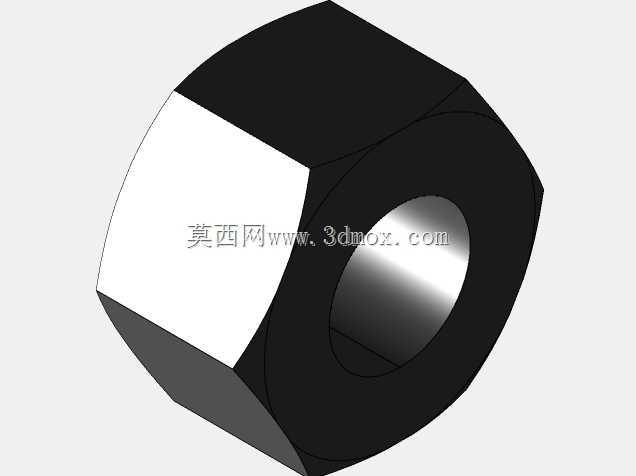

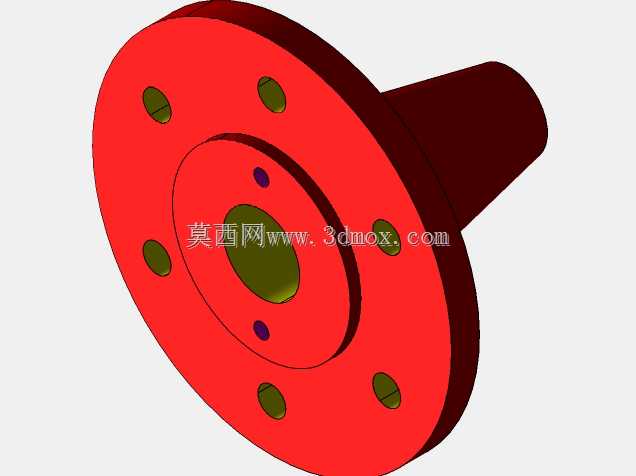

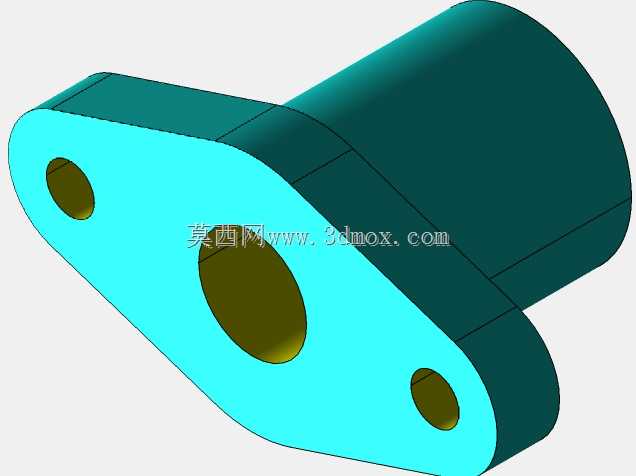

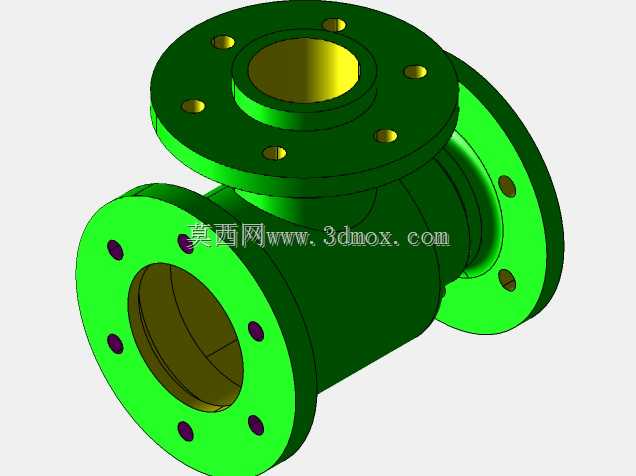

从功能特性上看，这款阀采用升降式止回结构搭配顶部手轮辅助截流设计，区别于常规纯自动止回阀，顶部的手轮机构可以在管路检修、长期停用时实现手动强制密封，避免自动密封面因为长期受介质浸泡出现密封失效的隐患。阀体采用上下法兰对接结构，中部红色的阀盖部分通过均布的六角螺栓与下部绿色阀体锁紧，螺栓的排布做了等距圆周均分设计，安装时可以按照对角预紧的顺序逐步加压，避免阀盖受力不均导致密封垫片压偏泄漏。阀体的进出口法兰采用同通径设计，法兰端面的密封水线、螺栓孔位置都匹配对应压力等级的管路法兰标准，现场安装时不需要额外做转接件加工，直接配对法兰加密封垫即可完成对接。

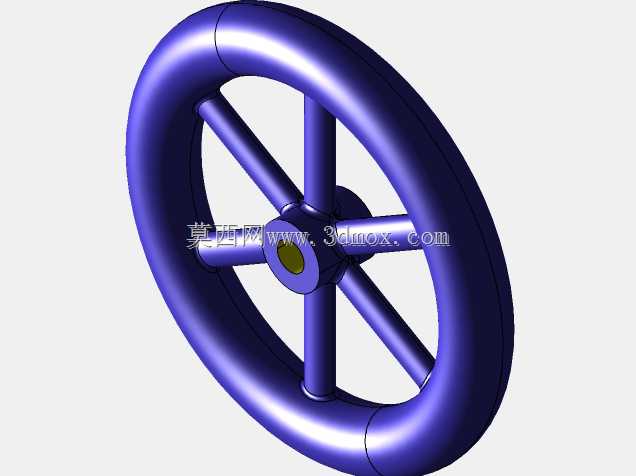

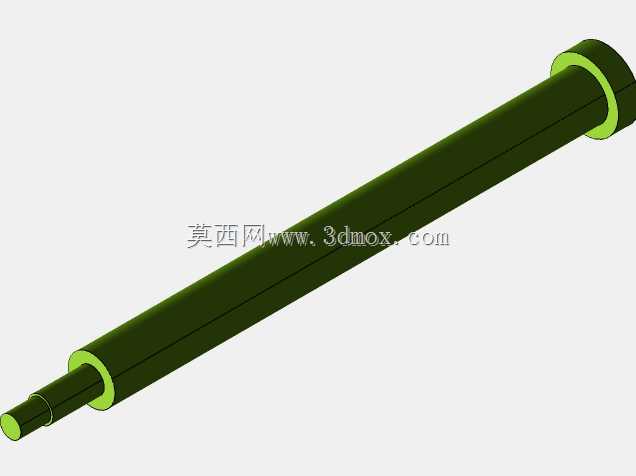

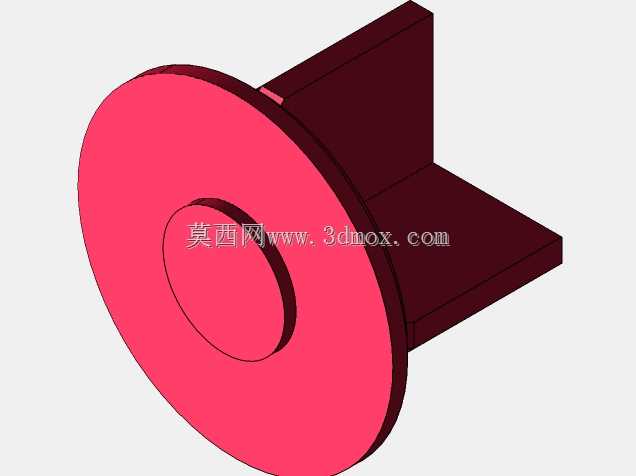

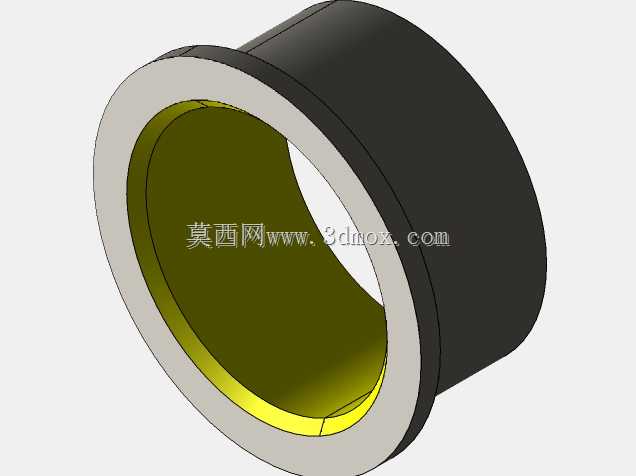

设计思路上，这款阀的内部流道做了圆弧过渡处理，没有直角突变结构，介质正向流动时的流阻比普通直角式止回阀低30%左右，能减少进料过程中的压力损失，尤其适合输送有一定粘度的浆料、带细小颗粒的流体介质，不容易在阀腔内部形成沉积死角。阀瓣的导向结构做了加长设计，升降过程中不会出现偏磨卡涩，即使介质里混有少量硬质杂质，也能顺着流道被冲走，不会卡在密封面位置导致内漏。顶部的手轮采用轮辐式结构，操作时的力臂足够，手动强制关阀时不需要借助加力杆就能达到密封所需的压紧力，手轮和阀杆的连接位置做了防松结构，频繁开关也不会出现手轮松动脱落的问题。

从安装边界来看，这款阀的整体外形为垂直轴向布局，进出口法兰的中心距、阀体外径、手轮最大旋转外径都做了紧凑化设计，安装时需要预留手轮操作的侧向空间，手轮旋转范围内不能布置其他管路或支架，避免操作干涉。阀体底部的法兰为进料端，顶部侧出的法兰为出料端，安装时要严格按照阀体上的流向标识对位，不能反向安装，否则会导致阀瓣无法正常开启，管路完全堵死。阀盖和阀体连接的螺栓预紧力矩要控制在对应规格螺栓的推荐力矩范围内，不能为了追求密封效果过度拧紧，否则会导致阀盖变形、内部阀瓣导向结构错位，出现开关卡涩的问题。

在实际选型匹配时，要根据管路的工作压力、介质腐蚀性选择对应的阀体材质和密封面材质，常规水、中性流体工况可以采用铸铁阀体配橡胶密封面，有腐蚀性的化工介质则需要换成不锈钢阀体配硬质合金密封面。这款阀的结构拆解方便，日常维护时只需要拆开阀盖螺栓就能取出内部阀瓣、弹簧等易损件，不需要把整个阀体从管路上拆下来，能大幅缩短现场检修的停机时间。阀腔内部的密封面采用锥面配合结构，相比平面密封的对中精度更高，反向承压时的密封比压更均匀，长期使用也不容易出现密封面冲刷磨损的问题。
