小型单缸内燃引擎缸体总成结构设计

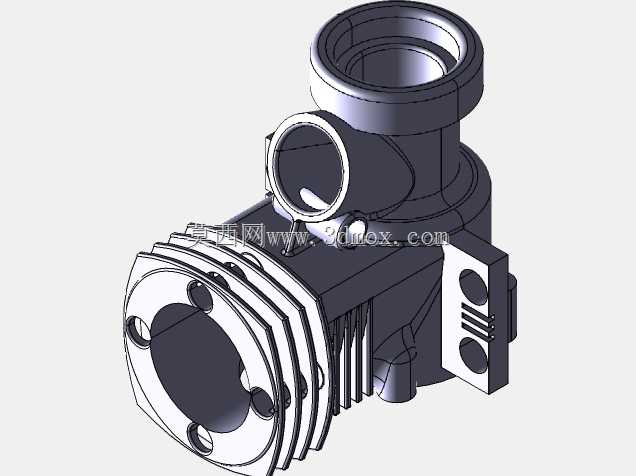

　　在小型通用动力配套场景中，这类单缸引擎的缸体总成是整个动力单元的核心承载基体，日常适配场景覆盖小型园林机械、便携发电机组、迷你航模动力以及小型作业机具的动力输出端，作为动力转换的核心载体，它需要承接燃烧做功的全部冲击力，同时为曲柄连杆机构、配气组件、冷却散热结构、进排气通路提供统一的安装基准，设计阶段的公差匹配直接决定了整台动力单元的运行寿命与输出稳定性。从结构设计逻辑来看，这个缸体采用一体化压铸成型的主体结构，上部集成的大口径通孔为进气道接口，侧部斜向布置的接口为排气通路安装位，前端带多组螺栓孔的法兰面是缸头的贴合安装面，每一处螺栓孔的位置度公差都控制在0.05mm以内，保证缸头安装后密封平面的平面度不超过0.02mm，避免高温高压燃气出现泄漏问题。

　　侧面带两个圆形定位孔的安装支耳，是为配套设备的安装机架预留的固定位，支耳与缸体主体之间做了加厚的过渡筋设计，能够抵消设备运行过程中产生的振动载荷，避免长期运行后支耳出现应力断裂。缸体外壁布置的平行散热鳍片，是风冷散热结构的核心部分，鳍片的厚度、间距都经过热平衡计算，在整机满负荷连续运行时，能够保证缸体内部工作温度稳定在材料允许的范围内，不会因为过热出现活塞卡滞、润滑失效的问题。从安装边界来看，这个缸体总成的轴向安装尺寸适配50cc级别的小型活塞组件，曲轴安装孔的同轴度直接决定了曲轴运转的平顺性，设计阶段特意在曲轴轴承位预留了0.02mm的过盈配合量，保证轴承压装后不会出现跑外圈的问题。

　　进排气接口的口径尺寸匹配通用的小型化油器与排气管安装规格，不需要额外做转接法兰就能直接对接市面通用的配套配件，降低后续整机组装的适配成本。在实际工况适配中，这类缸体的材质通常选用高硅铝合金，在保证结构强度的前提下尽可能降低自重，满足便携类动力设备的轻量化需求，内壁的活塞运动面会做珩磨处理，表面粗糙度控制在Ra0.8以内，配合活塞环的密封作用，能够有效降低做功过程中的燃气下窜问题，减少机油消耗的同时提升动力输出效率。设计过程中还特意在缸体内部预留了润滑油道的通路，能够保证曲轴、活塞销等运动部件在运行过程中得到充分的飞溅润滑，避免干磨导致的部件过早磨损。

　　不同于大排量多缸引擎的复杂结构，这类小型单缸缸体的设计更侧重结构可靠性与配件通用性，所有安装孔位的位置都参考了行业通用的配套尺寸标准，不管是替换维修还是全新设备开发，都能快速完成适配，不需要重新设计配套的连接结构。在三维建模过程中，所有的圆角过渡、壁厚均匀性都经过了模流分析验证，避免压铸生产过程中出现缩孔、冷隔等铸造缺陷，主体壁厚控制在3.5mm左右，既保证了结构强度，也不会因为壁厚过大导致零件重量超标、生产材料成本上升。散热鳍片的根部做了R1.5的圆角过渡，避免应力集中导致鳍片在振动工况下出现断裂，安装支耳的位置也做了局部加厚处理，能够承受安装过程中的螺栓锁紧力，以及运行过程中持续的振动载荷。
