十字轴式万向传动连接接头结构

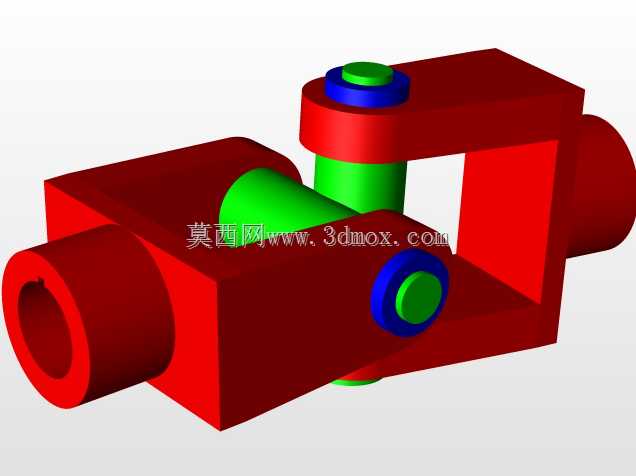

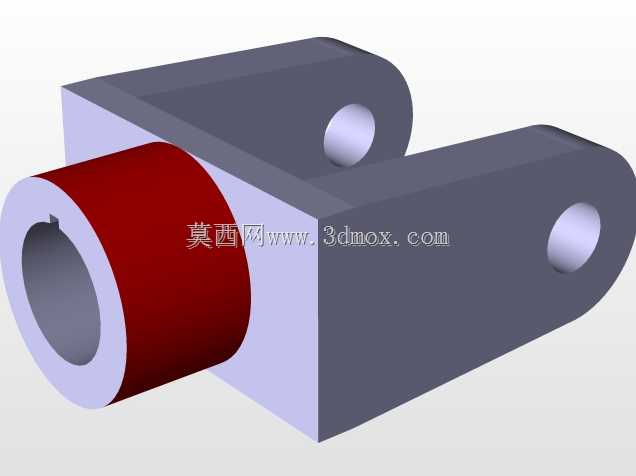

　　在跨轴系动力传递的场景中，这类十字轴结构的万向接头是解决两轴存在空间夹角时扭矩传输的核心部件，不同于刚性联轴器只能实现同轴动力传递，它可以在两轴轴线不重合、存在动态角度偏移的工况下持续稳定传递旋转动力，在底盘传动、工业设备轴系连接、非机动车转向传动等场景中都有广泛应用。从结构设计来看，这个接头采用十字交叉的轴套布局，两个互相垂直的空心轴套分别对应主动轴与从动轴的安装位，轴套的内孔尺寸按照常规传动轴的配合公差设计，既保证轴件插入后的同轴度精度，也预留了足够的键槽安装空间来传递扭矩，避免传动过程中出现轴与套之间的相对滑动。

　　设计时首先要考虑的是传动过程中的角度补偿范围，这类结构的单节万向节通常可以实现最大15°到20°的轴间夹角补偿，足够应对多数设备安装时的同轴度误差，以及运行过程中出现的轴系跳动偏移。两个轴套的交叉位置做了加厚处理，因为这个区域是扭矩传递的应力集中点，在交变载荷的长期作用下很容易出现应力疲劳开裂，加厚的壁厚可以有效分散十字交叉位置的剪切应力，提升部件的整体疲劳寿命。轴套的外圆没有做多余的减重槽或者装饰结构，整体采用等壁厚的圆柱设计，一方面是降低加工难度，常规的车削工艺就可以完成外圆与内孔的加工，不需要额外的铣削工序，另一方面圆柱外圆也方便安装防尘罩或者密封组件，在多尘、有油污的工况下可以阻挡杂质进入十字轴的铰接位置，减少铰接面的磨损。

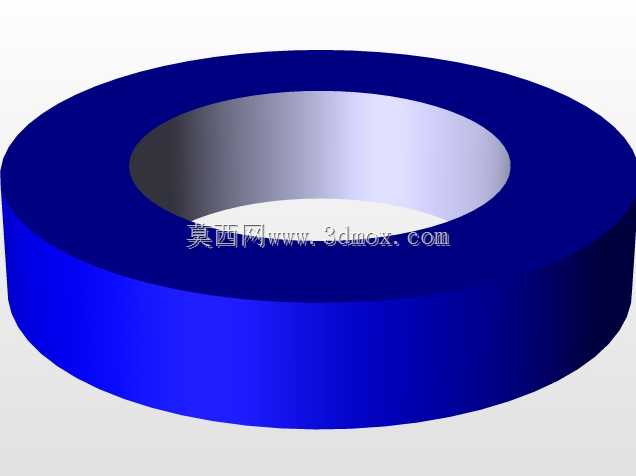

　　安装边界方面，两个轴套的轴向长度按照标准轴伸长度设计，安装时不需要对原有传动轴做额外的裁切或者焊接处理，只需要将轴端插入对应轴套内，通过平键或者顶丝完成周向固定即可，轴套的外圆直径控制在合理范围内，不会和周边的机架、管线产生运动干涉，即使在轴间夹角达到最大值时，两个轴套的端面也不会出现碰撞剐蹭。实际使用中，这类万向接头不需要额外的润滑维护结构，配合自润滑衬套使用时可以在长期运行中保持稳定的传动效率，不会因为角度偏移出现传动卡滞或者扭矩损失，在转向传动的场景中，它可以将转向输入端的旋转动作平稳传递到转向执行端，不会因为转向过程中的角度变化出现传动空程；在动力传输的场景中，它可以补偿设备运行过程中因为振动、机架形变产生的轴系偏移，避免刚性连接带来的轴件弯曲、轴承过载等问题。

　　建模过程中需要重点保证两个轴套内孔的轴线垂直度，这个形位公差直接决定了传动过程中的平顺性，如果垂直度误差过大，会导致传动过程中出现周期性的转速波动，加剧整个轴系的振动，因此在建模时两个轴套的轴线必须严格垂直相交于十字中心，所有配合面的倒角、圆角都按照机械加工的工艺要求设计，避免出现尖锐棱角导致的应力集中，同时也方便装配时轴件的顺利导入。
