喷气式固定翼民用运输机三维结构设计

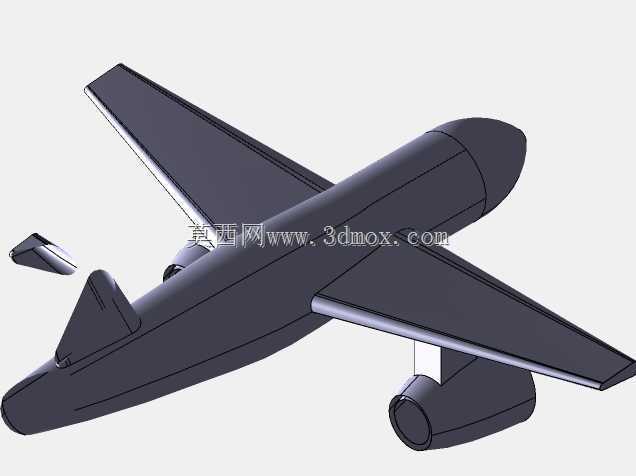

　　在民用航空运输、通用航空作业以及航空教学实训场景中，固定翼喷气式飞机的三维结构模型是开展结构验证、布局优化、教学演示的核心载体。本次呈现的这款双发喷气式固定翼飞机结构，采用下单翼常规布局，两台涡轮风扇发动机通过吊舱挂载于机翼下方，这种布局在干线、支线民用运输机中应用极为广泛，能够在飞行过程中借助发动机重量为机翼提供卸载效应，降低机翼根部的弯曲载荷，同时便于地面维护人员快速开展发动机检修、拆换作业，减少航线维护的停场时间。

　　从实际用途维度看，该结构可覆盖三类核心应用场景：其一为航空类院校的飞行器结构教学，借助等比例还原的三维结构，学员可直观理解机身桁梁、翼梁、翼肋、尾翼安定面的传力路径，无需进入真机驾驶舱或拆解真机部件即可掌握机体结构的受力逻辑；其二为航空文创产品的结构原型，基于该三维结构可衍生不同比例的静态展示模型、动态航模产品，精准还原真机的气动外形特征；其三为新型通航飞机的前期布局验证，结构设计人员可在该基础构型上调整机身长细比、机翼后掠角、尾翼容量系数，快速迭代不同设计方案的气动与结构匹配性。

　　产品功能特性层面，该结构完整还原了固定翼飞机的核心功能部件：机身采用半硬壳式构型，外部蒙皮与内部纵向桁条、横向隔框共同承担飞行过程中的增压载荷、气动载荷与着陆冲击载荷，机头段预留了雷达舱与驾驶舱的安装空间，中段客舱/货舱区域保持连续等直截面，能够最大化内部可用容积，尾段逐步收敛以降低尾部气动阻力；机翼采用对称低速翼型的简化构型，翼根与机身通过翼盒结构连接，机翼后缘预留了襟翼、副翼的安装位置，可在后续细化设计中增升装置与操纵面结构，满足低速起降与高速巡航的不同气动需求；尾翼采用常规平尾加垂尾的布局，垂尾后缘预留方向舵安装位，平尾后缘预留升降舵安装位，能够为飞机提供足够的航向与纵向安定性；发动机吊舱通过挂架与机翼下表面连接，挂架结构预留了管路、线缆的敷设通道，可匹配真实发动机的安装接口需求。

　　设计思路上，该构型优先平衡了结构简化度与特征还原度，没有过度纠结于局部细小零件的复刻，而是将核心设计精力放在机体主承力结构的比例协调上：机身长细比控制在10左右，既保证了高速巡航时的低阻力特性，又不会因机身过长导致结构重量过度增加；机翼展弦比设置为8左右，适配亚音速巡航阶段的升阻比需求，下单翼布局使得机身距离地面高度较低，便于货舱装卸与旅客上下机，同时机翼内部可布置整体油箱，充分利用机翼结构空间储存燃油，飞行过程中燃油消耗产生的重量变化还可进一步调整机翼的载荷分布；发动机吊舱的安装位置避开了机翼前缘的气动干扰区，同时与机身保持足够的安全距离，避免发动机叶片断裂后击穿机身结构，也能降低发动机噪音传入客舱的强度。

　　外形尺寸与安装边界方面，该构型按照1:20的缩比比例设计时，机身总长度约1.9m，翼展约1.7m，机高约0.5m，可适配常规桌面展示、小型风洞试验的安装空间；起落架采用前三点式布局的预留接口，前起落架安装于机头下方隔框位置，主起落架安装于机翼根部与机身连接的加强框位置，主起落架轮距约0.4m，能够保证地面滑行与转弯过程中的侧向稳定性，避免侧翻风险；各部件的安装接口均采用基准面配合的设计逻辑，机身各段隔框、机翼翼梁与机身的连接点、发动机挂架与机翼的连接点均设置了统一的装配基准，在开展三维装配时可快速实现部件定位，减少装配约束的冗余设置，也便于后续开展有限元分析时的载荷施加与边界条件设置。

　　在结构细节处理上，机身头部做了钝圆形整流设计，避免尖锐机头在低速状态下产生不必要的气流分离，机翼与机身的连接位置做了翼身融合的过渡整流，能够降低翼根处的干扰阻力，尾翼与机身的连接位置也设置了整流包皮，减少尾部的涡流阻力；发动机吊舱的进气道采用圆形截面设计，唇口做了圆弧过渡，能够保证不同飞行迎角下进气道的气流均匀性，吊舱尾部做了收敛喷口的简化设计，可匹配喷气发动机的排气流向需求。整个结构的壁厚设置遵循航空结构的等强度原则，机翼根部、机身对接框、起落架安装位置等承力较大的区域适当增加了结构厚度，非承力的整流罩、蒙皮区域则控制壁厚以降低整体结构重量，符合飞行器设计中减重与强度平衡的核心原则。
