多通法兰连接高压泵用阀箱结构

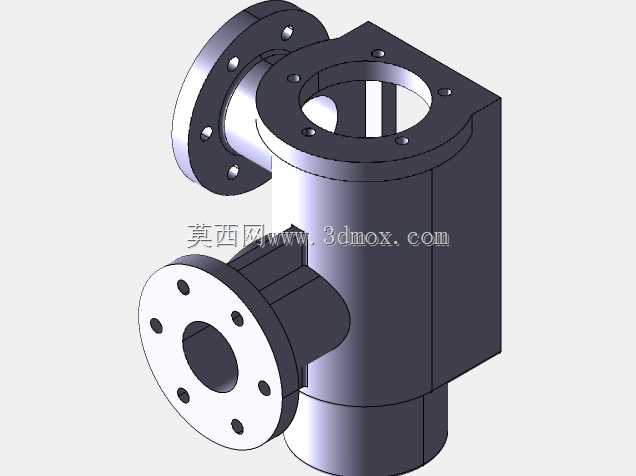

　　从结构设计逻辑来看，壳体的壁厚是按照额定工作压力下的承压要求做的等强度补强，法兰连接端的螺栓孔采用均布设计，适配常规的PN16、PN25压力等级的法兰密封标准，法兰端面预留了密封垫片的安装槽位，安装时只需匹配对应压力等级的石棉橡胶垫或者金属缠绕垫，就能满足常规水、弱腐蚀性流体的密封要求。每个法兰接口的通径经过流道仿真优化，内部流道做了圆弧过渡处理，避免直角转折造成的流道涡流，降低流体在阀箱内部的压力损失，同时减少高速流体对壳体内壁的冲蚀磨损，延长部件的实际使用寿命。在石化输送、市政供水、工业循环水系统这类需要带压输送流体的场景里，泵阀箱是衔接动力泵体与外部管路的核心承压部件，它的结构合理性直接决定了整个流体输送单元的密封可靠性与流道阻力损失。这款阀箱采用一体式铸造成型的壳体结构，三个侧向法兰接口与顶部竖向法兰接口的布局，是针对多管路汇流、分流工况专门设计的，能够在不额外加装三通、四通转接件的前提下，同时对接三路水平方向的工艺管线与一路竖向的泄压、排空或者测压管线，大幅减少管路系统的连接节点，降低潜在的泄漏风险点。

　　安装边界方面，三个水平法兰的端面同轴度公差控制在0.1mm以内，能够保证对接管路时不会出现强制组对的应力，壳体底部预留的安装支撑面可以直接固定在泵组的公用底座上，不需要额外制作安装支架，支撑面的平面度经过机加工处理，固定后不会因为安装面不平造成壳体变形，影响法兰密封面的贴合度。顶部的竖向法兰接口中心线与水平三路法兰的中心线交汇于壳体内部的腔室中心，这种布局能够让流体在腔室内的流向切换更加顺畅，不管是作为进水汇流腔还是出水分配腔，都能保证各个接口的流量分配均匀，不会出现偏流造成的局部管路气蚀或者振动。

　　在实际选型适配时，需要注意各个法兰接口的通径匹配对应的管路管径，阀箱的额定承压能力要高于整个泵组系统的最大工作压力1.2倍以上，安装时要在各个法兰连接螺栓处加装弹簧垫圈，避免设备长期运行振动造成螺栓松动，日常运维时可以通过顶部接口加装压力传感器，实时监测阀箱内部的压力波动，判断泵组的运行工况是否正常。壳体外部的加强筋布局是按照铸造工艺的应力分布设计的，既能够减少铸件冷却过程中的变形量，也能在承压时分散壳体的应力集中点，避免长期带压运行出现壳体开裂的问题。流道内部的粗糙度经过二次抛丸处理，能够减少流体介质中的杂质在壁面的附着，降低流道堵塞的概率，适合输送含有少量固体颗粒的工业循环水、原油采出液这类介质。

　　和传统的分体式拼装阀组相比，这种一体式结构的阀箱安装效率更高，现场组对时只需要完成四个法兰接口的连接即可，不需要调整多个转接件的相对位置，能够大幅缩短现场施工的周期，同时减少了多个密封面的维护工作量，后期运维时只需要定期检查法兰密封垫的老化情况，不需要排查多个拼接缝的泄漏隐患。在三维建模过程中，所有法兰的螺栓孔位置、密封面尺寸、安装支撑面的定位尺寸都严格遵循对应的行业标准，能够直接导出工程图用于生产加工，也可以直接导入到整个泵组的装配模型中做干涉检查，验证和泵体、管路、底座的装配匹配性，避免设计阶段出现尺寸不匹配的问题。
