赛车传动用多片式离合装置结构设计

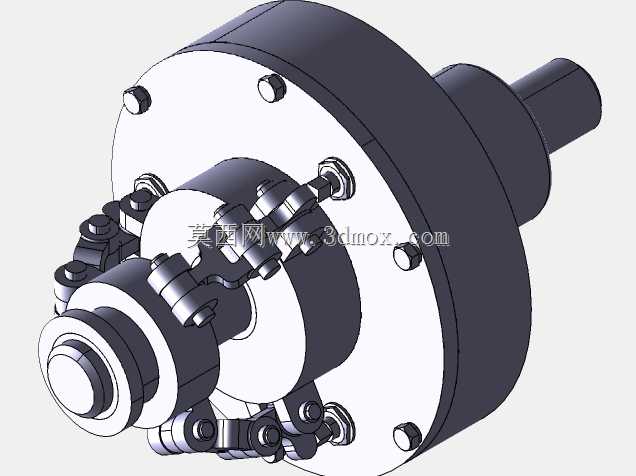

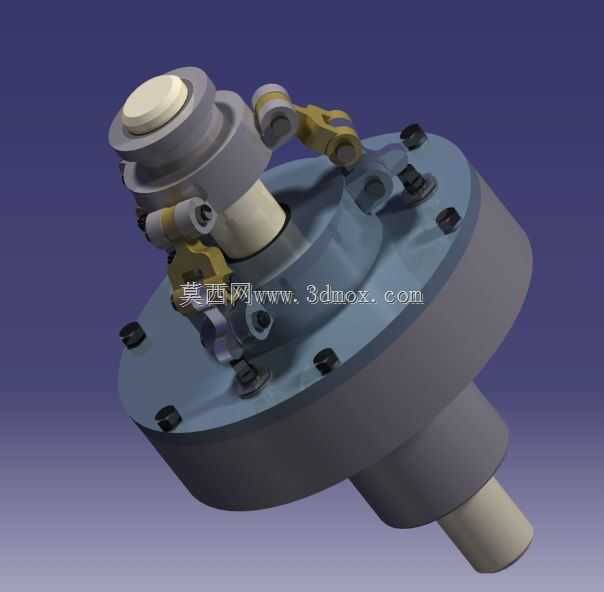

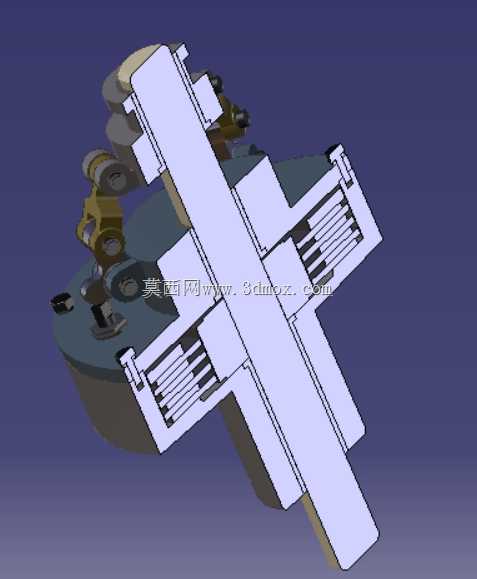

这款多片式离合装置主要面向赛车传动系统场景设计，可覆盖一级方程式赛车、印地赛车、拉力赛车以及各类俱乐部赛事赛车的动力传输需求，是赛车传动系统中负责动力接合与切断的核心执行部件。在实际赛事运行中，离合器需要在毫秒级时间内完成动力的通断切换，既要保证起步阶段动力的平顺接合，避免传动系统受到冲击载荷，也要在换挡过程中快速切断动力输入，配合变速箱完成挡位切换，减少换挡过程中的动力损耗与同步器磨损，同时在车辆过载时通过摩擦片的相对滑动实现过载保护，避免发动机、传动半轴等核心部件因为瞬时冲击出现损坏。从功能特性来看，该多片离合器采用多组摩擦片堆叠的结构设计，相比传统单片离合器，在相同的径向安装尺寸下可以获得更大的摩擦接触面积，能够传递更高的发动机输出扭矩，满足大马力赛车的动力传输需求；周边布置的杠杆压紧机构可以在分离与接合过程中提供均匀的压紧力，保证每一片摩擦片的受力一致，避免局部偏磨导致的摩擦性能下降，同时杠杆结构的力放大特性可以降低分离操作所需的作用力，提升操作的响应速度。在设计思路上，整体结构采用同轴式布局，输入轴与输出轴保持同轴线设计，最大限度降低传动过程中的径向载荷，外壳采用一体化的圆盘式结构，周边均匀布置紧固螺栓，既可以为内部摩擦片组提供封闭的安装空间，也能保证整体结构的刚性，避免高转速下出现结构形变；压紧杠杆组件沿圆周方向均匀分布，保证压紧力的圆周方向均匀性，摩擦片组采用交替布置的主动片与从动片结构，主动片与输入侧壳体连接，从动片与输出轴连接，通过轴向压紧力实现两组片之间的摩擦力传递，分离时通过轴向的位移释放压紧力，让摩擦片之间出现间隙，切断动力传输。从安装边界来看，该离合器整体为轴向阶梯式圆柱结构，下部输出轴为等径圆柱轴段，可直接对接变速箱输入轴的花键结构，上部为压紧机构的安装端，可对接赛车的离合操纵执行机构，径向最大尺寸为外壳的圆盘直径，安装时需要预留出杠杆机构动作的径向空间，轴向尺寸从输出轴端面到上部操纵端的总长度可匹配多数赛车传动舱的安装空间，外壳周边的螺栓孔采用均匀圆周布置，可直接与发动机飞轮侧的安装法兰对接，不需要额外设计转接结构，能够适配多数赛事赛车的传动系统安装接口。
