法拉利跑车多辐轮毂带轮胎总成

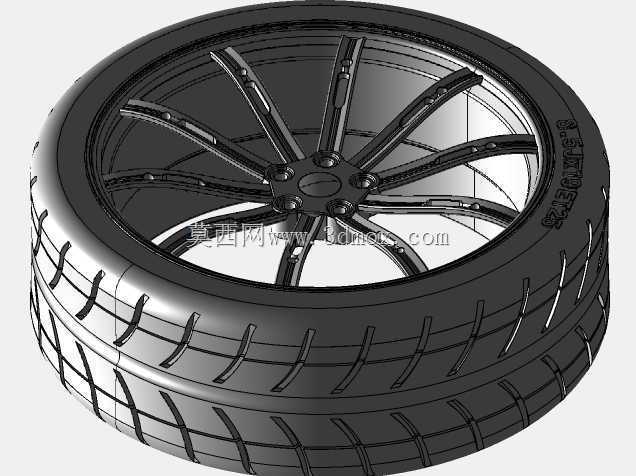

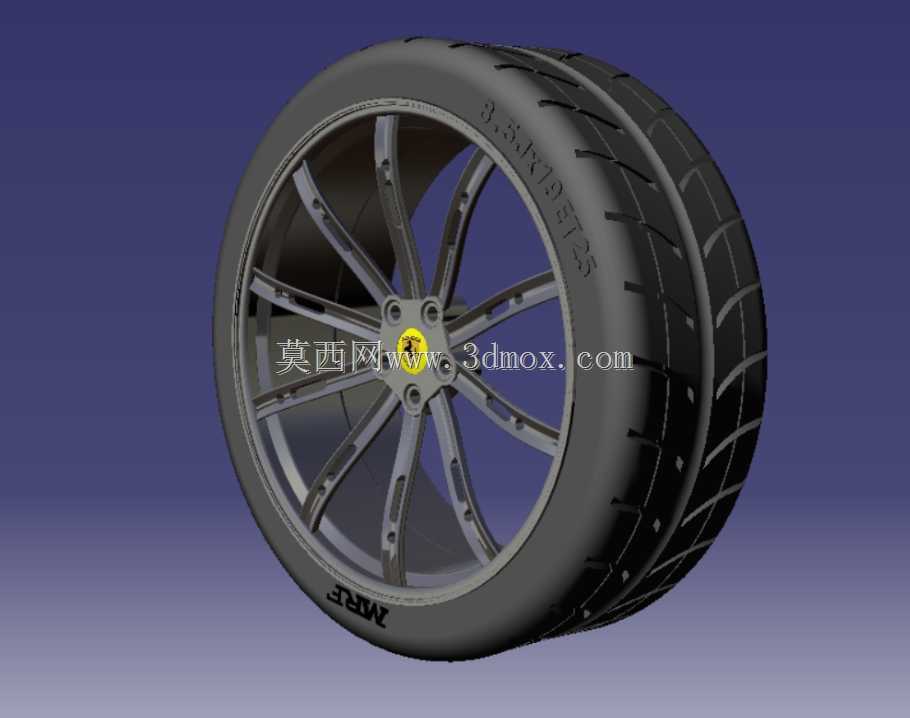

　　这套轮毂轮胎总成的三维结构，在整车总装环节首先要匹配转向节端面的安装孔位分布，轮心定位凸台的同轴度公差直接决定装车后高速行驶的动平衡表现，建模时先从轮辐的受力路径入手：十组分叉式辐条从中心轮毂座向外缘轮辋延伸，每根辐条的截面做渐变收窄处理，既避开刹车卡钳的运动包络空间，又能在承受弯道侧向载荷时把应力均匀分散到轮辋整圈，不会在辐条根部出现应力集中断裂的风险。轮胎部分采用双胎面沟槽的运动型半热熔胎造型，胎壁上的标识字符、胎面连续的纵向排水槽与横向切槽都做了实体还原，胎唇与轮辋的配合位置预留了标准过盈量，装配时胎圈卡入轮辋锁止槽后可以保证充气状态下无滑移、不漏气。实际底盘开发场景里，这类大尺寸运动轮毂的选型首先要核对三个边界：

　　第一是轮辋偏距，offset 值决定了轮胎外缘与翼子板内衬的间隙，打满转向时不能和悬架摆臂、减震筒发生运动干涉；第二是中心孔直径，必须和车轴轴头完全贴合，靠轴头承载而非螺栓承受剪切力；第三是螺栓孔分布圆直径，五孔布局的孔位角度公差要控制在很小范围，否则装车后车轮会出现径向跳动。从结构功能上看，轮毂除了承载整车垂向载荷，还要传递驱动力矩与制动力矩，急加速时扭矩从半轴通过轮毂螺栓传到轮辋，再带动轮胎胎面与地面摩擦输出牵引力，紧急制动时卡钳夹紧刹车盘，反向力矩同样经由轮毂辐条传递到轮胎，所以辐条的排布不能只追求外观造型，每根辐条的走向都要顺着力矩传递的方向布置，减少不必要的材料冗余。这款轮毂中心的品牌标识座做了沉台设计，

　　轮毂盖嵌入后和辐条表面齐平，不会在高速旋转时产生额外风阻；轮辋的内侧轮廓预留了气门嘴安装孔，同时给胎压监测传感器留出了固定位，轮胎充气后胎压模块可以固定在轮辋凹槽内，不会在动平衡旋转时甩出。轮胎的胎侧厚度做了差异化设计，靠近轮辋的胎圈位置橡胶厚度更大，用来缓冲路面经过坑洼时的冲击，胎面部分的橡胶层厚度匹配花纹深度，排水槽的深度方向做了斜度处理，雨天行驶时轮胎接地面的积水可以顺着沟槽快速排出，避免水滑现象。在整车总装的虚拟验证环节，把这套轮毂轮胎总成装入悬架运动学模型后，需要模拟悬架全行程跳动：当车轮上跳到极限位置时，轮胎顶部和翼子板的间隙要保留足够安全距离，当车轮下跳至最大拉伸行程时，防尘套、刹车管路都不能和轮辐内侧发生剐蹭；

　　转向过程中，轮胎外侧胎肩在最大转角位置也要和轮罩内衬保留足够余量，避免满打方向倒车时蹭到内衬板。建模过程中轮辋的轮缘部分做了标准的凸峰设计，无内胎轮胎充气后胎唇会卡在凸峰外侧，即使轮胎瞬间失压也不会直接脱开轮辋，提升高速行驶的安全性。辐条表面的镂空缺口一方面是为了给刹车系统散热，刹车卡钳长时间工作产生的热量可以通过辐条之间的空隙快速被气流带走，降低刹车热衰减的概率，另一方面镂空结构也降低了轮毂整体的非簧载质量，悬架响应速度更快，轮胎贴地性更好。胎壁上的规格标识字符沿圆周方向排布，建模时字符随胎壁曲面做贴合包覆，还原真实轮胎的标识印刷效果，胎面的花纹块边缘做了细微的倒角，避免应力集中导致花纹块早期开裂。这套总成的三维结构完整覆盖了从轮心安装面到胎面最外侧的所有装配边界，既可以用于底盘布置的干涉校核，也能作为外观造型评审的可视化载体，在改装方案验证阶段，还可以通过调整轮辋宽度、偏距参数，快速匹配不同宽度规格的轮胎，验证不同 lowered 车身高度下的轮眉贴合效果，不需要先加工实物样件就能提前排除装配干涉问题，大幅缩短底盘行走系统的开发验证周期。
