法兰连接手动截止阀工业结构设计

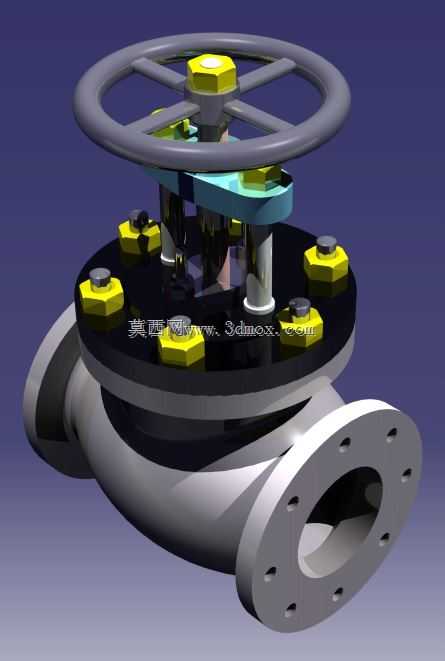

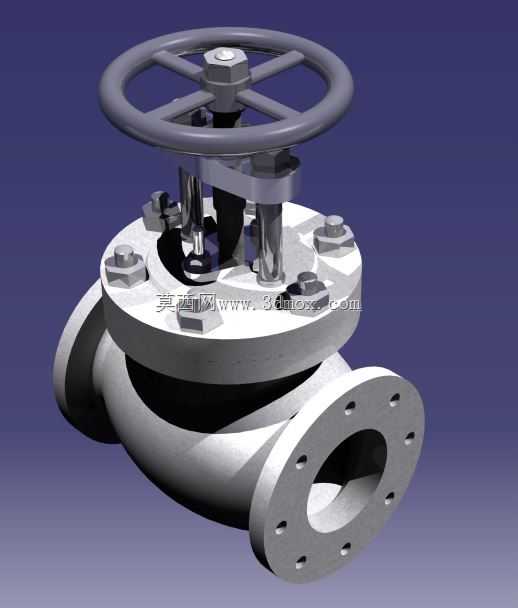

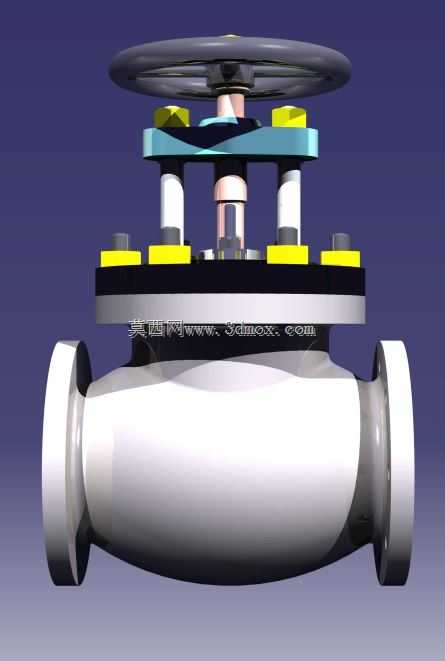

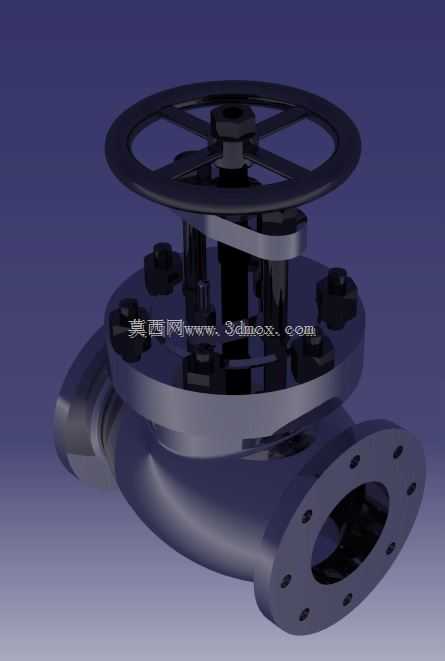

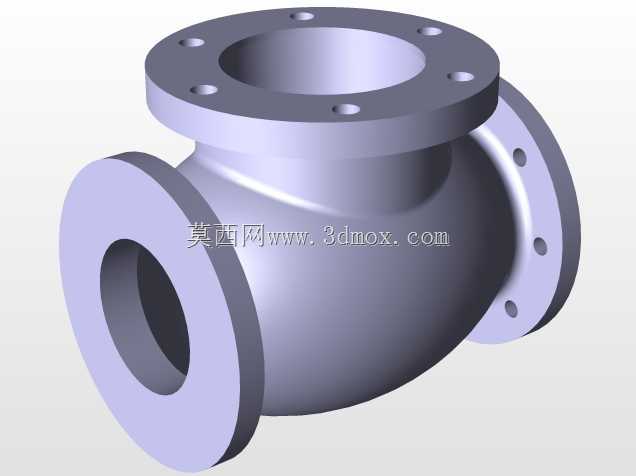

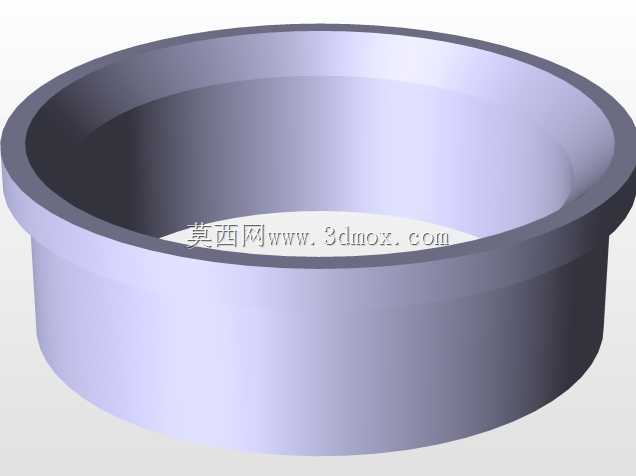

这款手动法兰截止阀的三维结构，完整还原了工业管路截断类阀件的典型构造，可直接用于化工、给排水、热力输送、油气储运等场景的管路系统设计参考。从实际工况适配来看，该阀采用法兰连接形式，两端法兰均布螺栓孔，安装时可与同压力等级的管路法兰通过螺栓紧固，配合密封垫片实现接口处的静密封，适配公称通径范围内的中低压管路，安装边界需预留手轮操作空间，手轮顶端距离阀杆顶部的高度、手轮外径尺寸均满足手动操作的施力需求，无需额外加装操作辅助装置，日常运维时可直接转动手轮完成启闭动作。

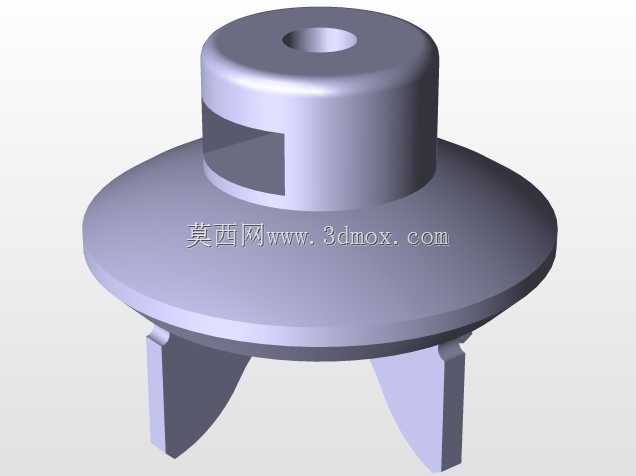

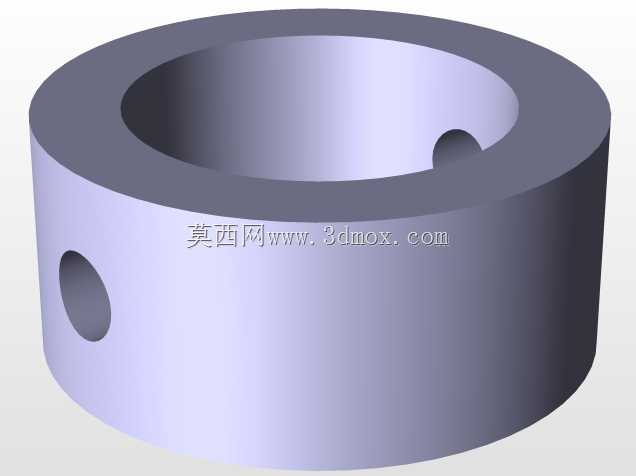

从功能特性来看，该阀依靠阀杆带动阀瓣沿阀座密封面做轴向升降运动，实现管路介质的通断控制，相比闸阀，其密封面在启闭过程中摩擦更小，密封性能更稳定，适合需要频繁截断介质、对截断密封性要求较高的管路节点，可有效避免介质内漏问题。阀盖与阀体通过周向均布的螺栓紧固连接，中法兰位置设置密封结构，防止阀内介质从阀杆穿出位置外漏，阀杆部位的填料函结构预留了填料填充空间，可根据输送介质的温度、腐蚀性选择适配的填料材质，满足不同介质的输送密封需求。

设计思路上，整体采用下进上出的介质流向结构，介质从阀体一端法兰进入，绕过阀瓣下方腔室后从另一端法兰流出，这种流道设计使得阀门关闭状态下，阀瓣一侧承受介质压力，另一侧为低压侧，可借助介质压力提升密封面的贴合紧密度，同时降低启闭过程中阀杆的受力负荷。阀体采用流线型的腔体造型，在保证结构强度的前提下尽可能减少介质流动的局部阻力，降低管路输送过程中的压损。手轮采用轮辐式结构，在保证手动施力扭矩足够的前提下，减少了手轮的整体重量，轮缘做了圆弧过渡处理，避免操作时划伤操作人员。

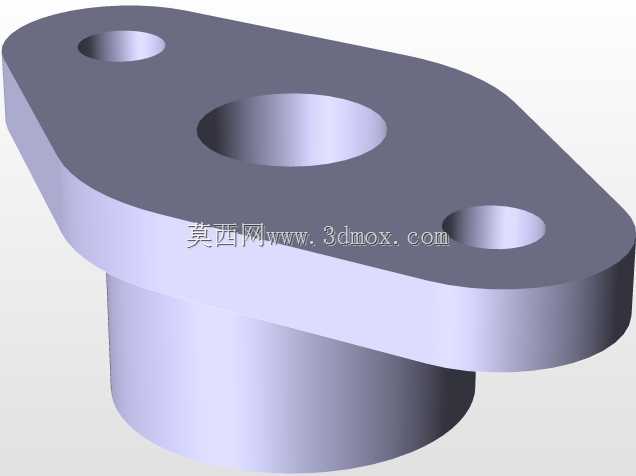

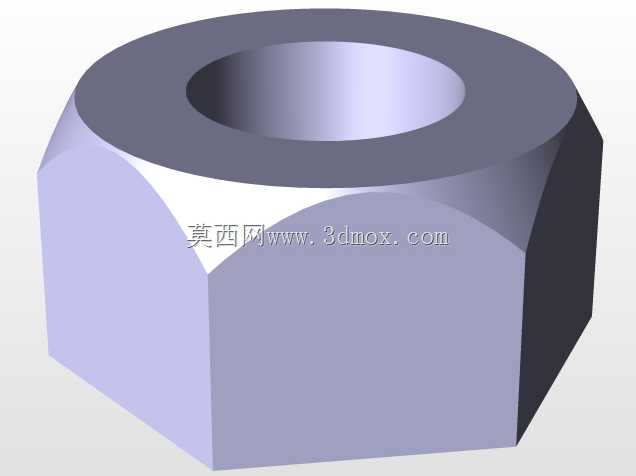

从结构细节来看，阀杆与手轮通过螺母锁紧固定，阀杆梯形螺纹部位设置在阀盖上方的支架腔内，避免与管内介质直接接触，减少螺纹部位的介质腐蚀与杂质卡滞问题，提升阀件的整体使用寿命。阀体两端的法兰密封面为凸面结构，可适配凹凸面、突面等多种形式的法兰垫片，安装时对中难度低，现场施工容错率高。整体结构没有复杂的异形构件，所有零部件均为常规机械加工可实现的结构，后续生产制造时无需特殊加工工艺，加工成本可控，适合批量生产应用。
