渐开线20度全深度斜齿与正齿传动件

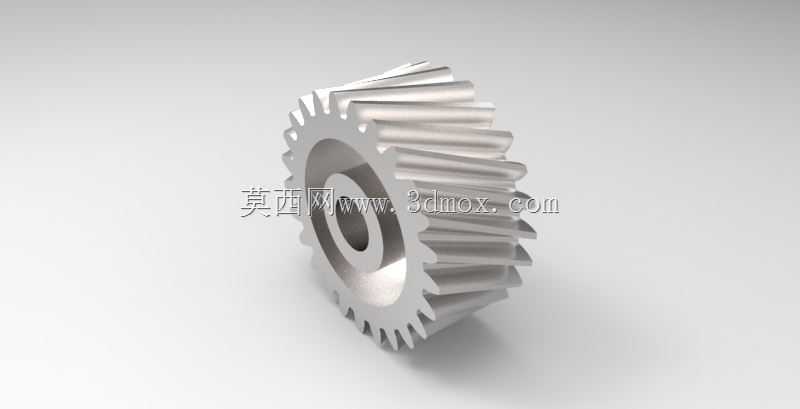

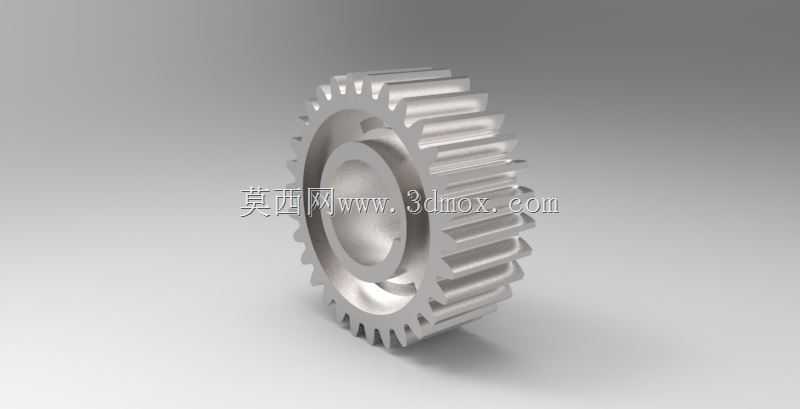

在各类动力传递与转速匹配的机械结构中，齿轮是应用范围极广的基础传动零件，本次涉及的渐开线20度全深度斜齿轮与正齿轮，覆盖了多数中低速、中重载传动场景的使用需求。从实际应用场景来看，这类齿轮可适配的设备跨度极大，小到小型输送线的动力传递单元、仪表类设备的微调传动机构，大到通用减速机的各级传动副、机床进给箱的变速齿轮组、农业机械的动力分配结构，都能见到同参数齿形的应用。正齿轮也就是直齿圆柱齿轮，多用于传动轴线平行、对轴向力控制要求严格的场景，比如小型设备的主轴直连传动、手动调节机构的动力传递，这类场景下装配空间的轴向余量通常较小，直齿结构啮合时无额外轴向分力，能降低两端支撑轴承的选型难度，也能减少轴向定位结构的设计复杂度。而斜齿轮因为轮齿呈螺旋角排布，啮合过程是逐步进入、逐步退出啮合区间，传动平稳性远优于同模数的直齿轮，冲击、振动与运行噪音都更小，适合转速更高、载荷存在波动的传动场景，比如泵类设备的动力输入端、自动化生产线的主传动辊驱动端，不过斜齿轮啮合时会产生轴向分力，设计安装结构时需要在支撑端配置能承受轴向载荷的轴承，比如角接触球轴承或者圆锥滚子轴承，同时要预留对应的轴向定位空间，避免运行过程中出现轴向窜动影响啮合精度。

从设计思路来看，20度压力角是目前通用机械领域应用最广泛的齿形压力角参数，相比更小的14.5度压力角，20度压力角的轮齿齿根厚度更大，弯曲强度更高，能承受更大的传递扭矩，不容易出现轮齿折断的失效形式；全深度齿也就是标准齿高设计，相比短齿制，重合度更大，传动过程中同时参与啮合的轮齿对数更多，单齿承受的载荷更小，能提升整体承载能力与运行平稳性。建模过程中，直齿轮的齿形生成基于渐开线方程，先确定分度圆、基圆、齿顶圆、齿根圆的参数，通过渐开线轨迹生成单齿齿廓，再通过圆周阵列完成全部轮齿的构建，齿根处需要做标准的圆角过渡，避免应力集中导致的疲劳失效。斜齿轮的建模则是在直齿齿形的基础上，按照选定的螺旋角参数，对齿廓进行螺旋扫掠，螺旋角的选择通常在8度到20度区间内，螺旋角越大，传动平稳性越好，但对应的轴向分力也越大，需要结合实际安装空间的轴承承载能力做平衡。

从安装边界与尺寸适配的角度来说，这类齿轮的内孔通常设计为标准圆柱孔，可通过平键与传动轴实现周向固定，部分需要频繁拆装的场景也可设计为花键孔结构，提升连接的同轴度与承载能力。齿轮的轴向定位通常依靠轴肩与孔用挡圈，或者锁紧螺母配合止动垫圈实现，设计安装位时需要注意，齿轮端面与相邻支撑轴承的端面要预留足够的间隙，避免运行过程中热胀冷缩导致零件卡滞，同时要保证齿轮啮合时的齿宽对齐，斜齿轮的安装还要注意螺旋角的旋向匹配，平行轴传动的一对斜齿轮需要旋向相反才能正常啮合。在实际选型替换时，除了模数、齿数、压力角这些核心啮合参数，还要注意齿顶圆直径、齿宽、内孔直径、键槽尺寸这些安装参数的匹配，避免出现装配干涉或者啮合错位的问题。另外，这类齿轮的加工通常采用滚齿或者插齿工艺，精度等级可根据使用场景选择，普通传动场景选8到9级精度即可，高速高精度场景则需要提升到7级及以上精度，建模时预留的加工余量也要对应精度等级做调整，保证后续加工后能满足啮合侧隙的要求，侧隙过小会导致轮齿卡滞、润滑不良，侧隙过大则会出现回程误差，影响传动精度，尤其是在需要正反转的传动结构中，侧隙的控制尤为重要。
