可实现完全啮合运动的双齿轮传动结构

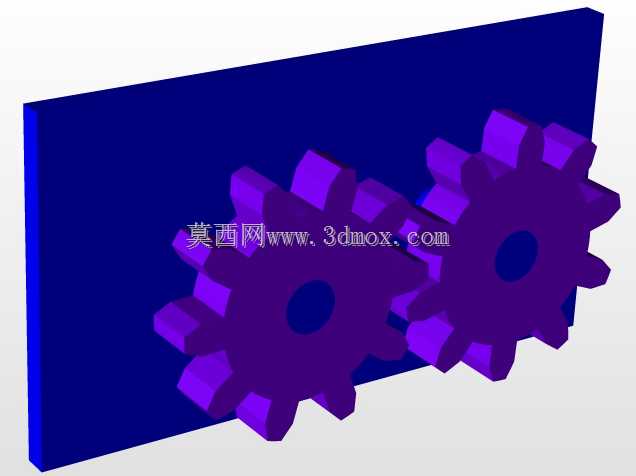

这套双齿轮传动结构，核心是实现无侧隙的完全啮合传动模拟，在做传动方案验证阶段，这类结构的建模精度直接决定后续动力学仿真的可信度。很多刚接触传动设计的工程师容易忽略安装边界的约束，这套结构在建模时就提前预留了安装基准面，也就是图中后方的深蓝色安装板，两个齿轮的中心距完全按照渐开线齿轮的标准中心距计算锁定，不会出现仿真过程中齿面干涉或者传动卡顿的问题。

从实际应用场景来看，这类平行轴外啮合双齿轮结构，是小型传动模组里最基础的动力传递单元，常见于小型工装的动力进给端、教具演示设备的传动模块、精密仪器的微调机构里。不同于重载设备里的多齿轮减速组，这套双齿轮结构没有额外的惰轮或者变速齿组，动力输入输出轴平行布置，传动比直接由两个齿轮的齿数比决定，建模时两个齿轮的齿廓完全采用标准渐开线生成，齿顶高、齿根高的参数匹配度经过校验，啮合过程中齿面的接触轨迹能覆盖整个齿廓工作段，不会出现局部应力集中的问题。

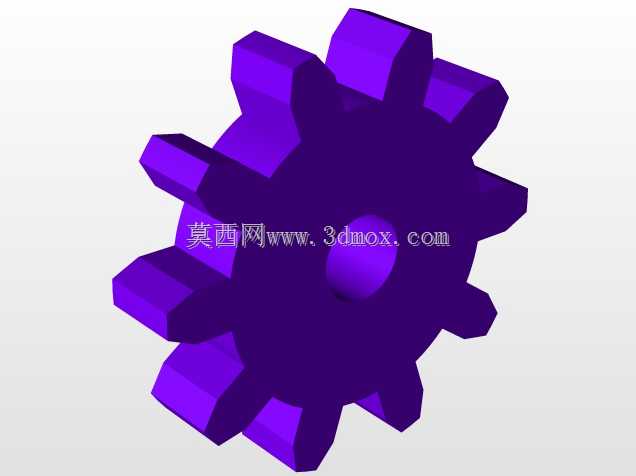

设计思路上，没有做多余的轻量化减重孔，因为这类小模数齿轮的应用场景大多是低载荷、高传动平稳性要求的场合，实心齿坯的结构刚性更好，在做运动模拟时不会因为齿坯变形导致啮合间隙波动。齿轮的轴向定位尺寸和安装板的厚度做了匹配，齿轮端面和安装板之间预留了0.2mm的装配间隙，既不会出现运转时的端面摩擦，也不会因为间隙过大导致齿轮轴向窜动。两个齿轮的轴孔直径按照常用的微型传动轴尺寸设计，轴孔和齿顶圆的同轴度公差在建模时就做了基准约束，后续导出工程图时可以直接标注形位公差，不需要二次调整基准。

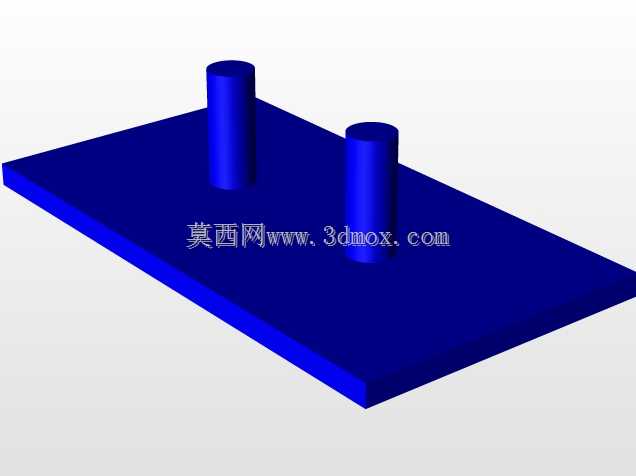

很多工程师做齿轮建模时容易犯的错误是只做齿形的外形拟合，忽略啮合运动的约束关系，这套结构在装配层级就做了齿轮啮合的运动副约束，主动轮转动时从动轮可以按照固定传动比同步反向转动，完全模拟实际的传动状态，不需要额外添加接触力设置就能直接用于运动学演示。安装板上的轴孔位置和齿轮中心完全对应，安装板的边缘做了直角避让，不会和齿轮的齿顶圆发生干涉，整个结构的安装边界非常清晰，横向尺寸以两个齿轮的中心距为基准向两侧各延伸一个齿顶圆半径的余量，纵向尺寸覆盖齿轮的全齿高加上安装板的固定边距，不管是集成到小型设备的传动腔里，还是单独作为教具演示模块，都不需要额外调整安装尺寸。

从功能特性来看，这套结构的传动可逆，既可以用大齿轮作为主动轮实现减速传动，也可以用小齿轮作为主动轮实现增速传动，齿面的啮合间隙控制在标准侧隙范围内，正反转切换时不会出现明显的回程误差，适合对传动精度有一定要求的小型传动场景。建模时所有的特征都做了参数化关联，如果需要调整传动比，只需要修改两个齿轮的齿数、模数参数，整个装配的中心距、安装板的轴孔位置都会自动更新，不需要重新绘制装配关系，能大幅缩短方案迭代的时间。在实际选型参考时，这套结构的尺寸边界可以直接作为传动腔设计的参考依据，齿轮的齿顶圆直径决定了传动腔的最小内部高度，两个齿轮的轴向宽度决定了传动腔的最小宽度，不需要额外预留过多的冗余空间，能有效缩小整个传动模块的体积。
