塑料挤出机传动齿轮箱结构设计

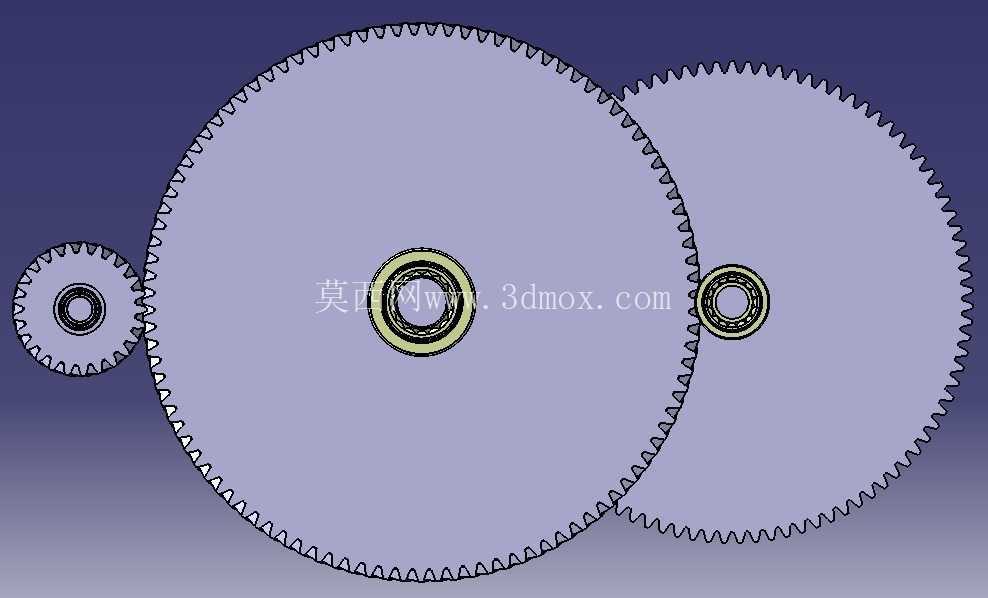

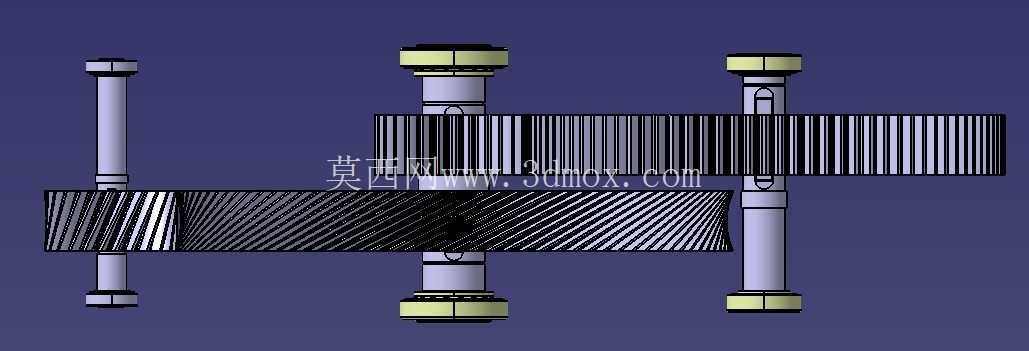

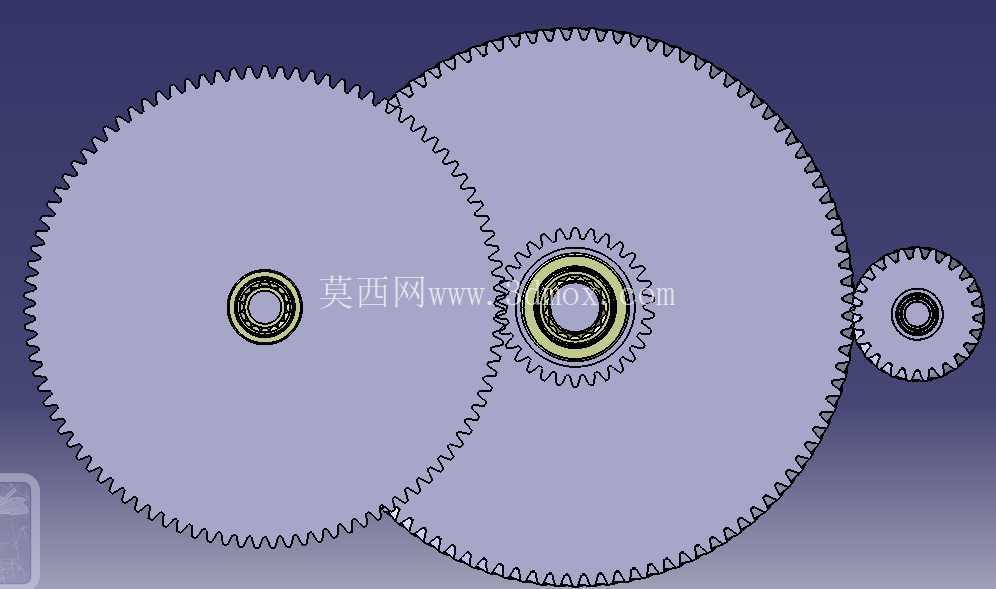

　　塑料挤出成型是高分子材料加工领域应用极广的工艺，从民用管材、型材到工业用薄膜、线缆包覆层，都依赖挤出设备稳定输出扭矩与转速，而齿轮箱作为挤出机动力传递的核心部件，直接决定了整机运行的可靠性与挤出制品的精度稳定性。这套齿轮箱采用平行轴三级定轴轮系布局，三根平行布置的传动轴通过渐开线圆柱齿轮实现动力传递，输入轴端可直连驱动电机输出轴，输出轴端与挤出机螺杆通过联轴器刚性连接，能够将电机输出的高转速低扭矩转化为螺杆所需的低转速大扭矩，匹配塑料塑化、输送过程中需要的持续稳定扭矩输出，避免因扭矩波动导致的熔体压力不稳、制品厚薄不均等问题。

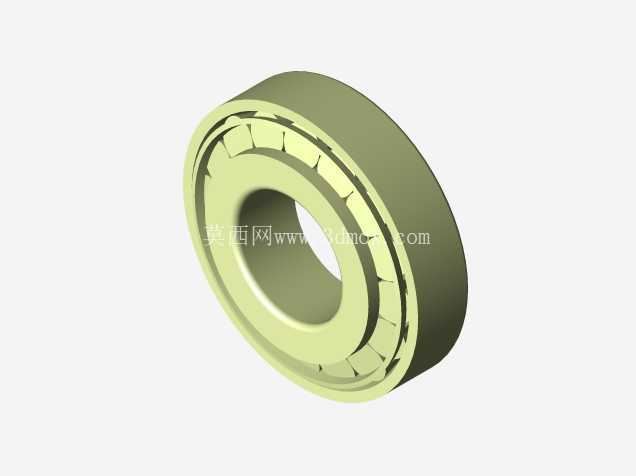

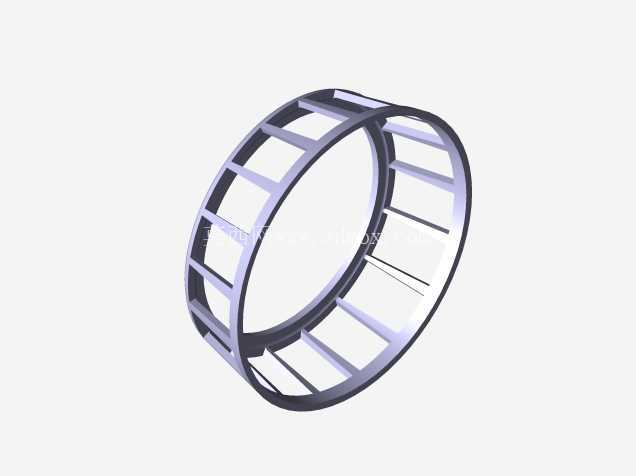

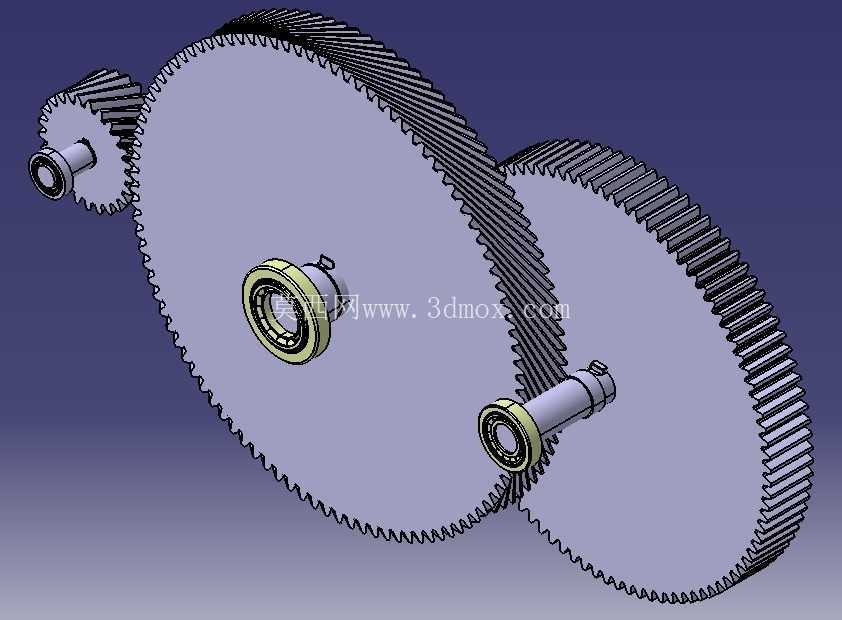

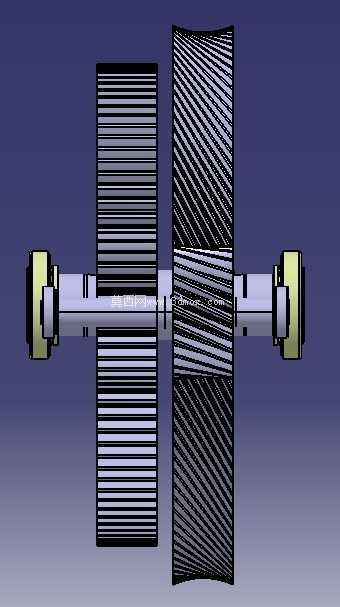

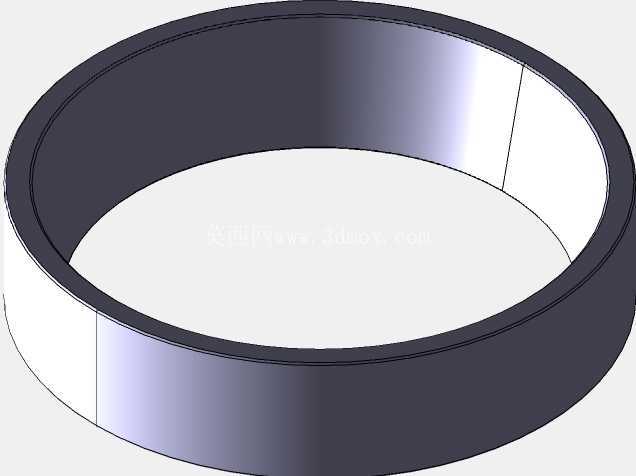

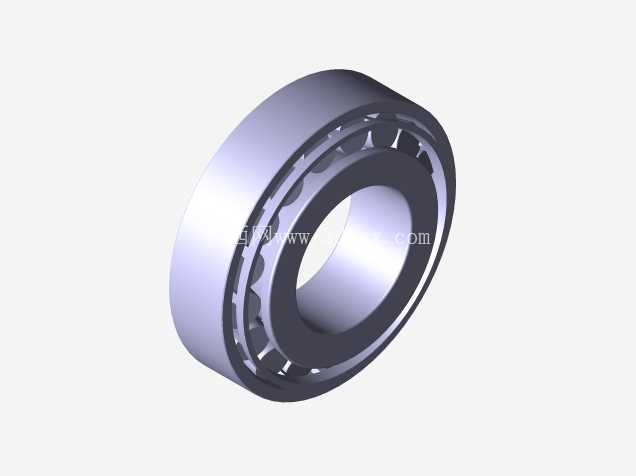

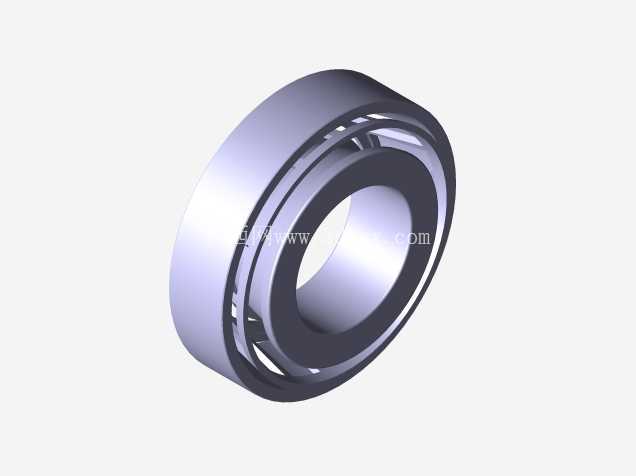

　　从结构设计逻辑来看，箱体采用剖分式结构设计，上下箱体通过沿传动轴轴线平面布置的内六角圆柱头螺栓实现紧固连接，螺栓沿箱体结合面均匀排布，保证结合面密封压力均匀，防止箱体内润滑油渗漏，同时也方便后期检修时快速开盖检查齿轮啮合状态、更换磨损零件。齿轮选用斜齿圆柱齿轮构型，相比直齿齿轮，斜齿啮合过程中轮齿是逐渐进入与退出啮合，重合度更大，传动过程中冲击载荷更小、运行噪音更低，更适合挤出机长时间连续运行的工况，能有效降低齿轮齿面接触应力，延长轮齿使用寿命。每根传动轴的两端都配置了适配的滚动轴承，轴承安装位设计有对应的轴肩定位结构，保证传动轴的轴向定位精度，同时轴承端盖与箱体之间预留有调整垫片组安装空间，可通过调整垫片厚度控制轴承游隙，补偿长期运行产生的磨损量，避免轴系窜动影响齿轮啮合精度。

　　在安装边界设计上，齿轮箱的输入轴、输出轴中心距严格匹配常规单螺杆挤出机的安装接口尺寸，箱体底部设计有平整的安装基面，基面上预留的螺栓安装孔位与通用挤出机机架安装孔位适配，不需要额外加工过渡连接板即可完成装配，降低现场安装的调整工作量。箱体内腔设计有合理的润滑油储油空间，齿轮下部浸入油池的深度控制在合理范围，既能保证齿轮啮合时带起足够润滑油实现飞溅润滑，覆盖所有齿轮啮合点与轴承位置，又不会因为浸油过深增加齿轮运转的搅油阻力，造成功率损耗与油温异常升高。箱体侧壁还预留有油位观察、油塞更换的工艺位置，方便日常运维时检查润滑油状态、定期更换润滑油。

　　针对塑料挤出机运行时可能出现的过载工况，这套齿轮箱的轮齿参数经过载荷校核，齿面硬度、芯部韧性都匹配挤出机可能出现的短时过载扭矩需求，避免因物料中混入硬质杂质导致螺杆卡滞时打齿。轴系的刚度设计经过挠度验算，保证在最大输出扭矩工况下，传动轴的弯曲变形量控制在齿轮啮合允许的偏差范围内，不会出现轮齿偏载、局部应力集中的问题。齿轮啮合侧隙按照挤出机连续运行的热膨胀量预留了合理间隙，避免长时间运行油温升高后，轮齿热胀导致啮合卡滞。箱体的结合面加工精度满足密封要求，不需要额外加装密封胶即可实现静密封，输出轴端配置的接触式密封圈能够有效阻挡箱体内润滑油漏出，同时防止外部加工环境中的塑料粉尘、杂质进入箱体内部污染润滑油，加剧零件磨损。

　　在实际产线应用中，这类齿轮箱可适配中小规格的单螺杆塑料挤出机，覆盖通用塑料型材、管材、棒材的挤出生产工况，稳定的传动特性能够保证螺杆转速波动控制在极小范围内，确保挤出熔体的压力与输出量稳定，最终提升挤出制品的尺寸一致性与外观质量。结构上的模块化设计也让易损件的更换更为便捷，当齿轮、轴承达到使用寿命后，不需要整体更换箱体，仅需拆解对应部位更换磨损零件即可，大幅降低设备的全生命周期维护成本。
