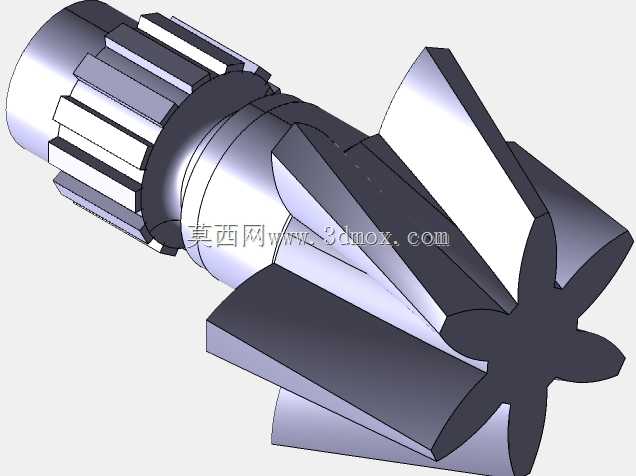

带花键连接段的传动斜齿轮结构

这款斜齿轮集成了渐开线花键连接段，属于动力传动系统里的核心啮合零件，在各类需要大扭矩传递、平稳传动工况的设备中都有广泛应用，常见于机床主轴传动箱、工业减速机、工程机械变速机构、阀门驱动装置这类对传动精度和承载能力有明确要求的场景。和直齿圆柱齿轮相比，斜齿轮的轮齿沿螺旋角方向逐步进入啮合，不会出现直齿传动的整齿突然撞击问题，传动过程的冲击、振动和噪声都能得到有效控制，尤其适合中高速、重载的连续运转工况。

从结构设计来看，零件一端采用渐开线花键作为动力输入接口，花键的齿形采用标准压力角设计，多齿同时承载的特性让连接段可以传递更大扭矩，同时花键配合具备良好的对中性，能保证齿轮运转时的同轴度要求，避免偏心带来的偏磨、振动问题。花键段和齿轮本体之间设计有轴肩定位结构，安装时可以直接抵靠轴承内圈或者箱体隔套，不需要额外调整轴向位置，能有效控制装配累积误差，提升装配效率。齿轮段的轮齿采用螺旋角设计，啮合重合度比同参数直齿轮高出30%左右，单位齿面的承载压力更低，齿面接触疲劳强度和齿根弯曲强度都有明显提升，能适应长期交变载荷下的运转需求，减少断齿、点蚀这类常见失效问题的发生概率。

在安装边界上，零件的轴向尺寸需要匹配传动箱内的轴承跨距设计，花键端的配合长度要和对接的传动套、联轴器的内花键长度适配，避免出现配合长度不足导致的花键压溃，或者配合过长导致的装配干涉。齿轮段的齿顶圆直径需要和箱体内壁预留足够的安全间隙，一般单边间隙不小于齿顶圆直径的千分之五，防止运转过程中箱体热变形、轴系挠曲导致齿顶刮碰箱壁。轮齿的螺旋方向需要和配对啮合的齿轮旋向相反，安装时的中心距偏差要控制在公差带范围内，中心距过大会导致齿侧间隙过大、传动回差超标，中心距过小则会加剧齿面磨损，甚至出现运转卡滞。

实际选型应用时，需要结合传动系统的额定扭矩、最高转速、传动比要求匹配对应的模数、齿数和螺旋角参数，齿面根据工况需求可以选择调质、表面淬火或者渗碳淬火处理，不同的热处理工艺对应不同的齿面硬度，适配不同载荷等级的使用场景。比如在阀门驱动的减速机构里，这类带花键的斜齿轮可以直接和驱动轴的内花键配合，不需要额外的键连接，减少了连接环节的间隙，能精准控制阀门的启闭角度，同时斜齿轮的平稳传动特性可以降低阀门启闭过程中的冲击，避免阀瓣、密封面受到刚性撞击损坏。在机床主轴传动箱中，这类齿轮的平稳传动特性可以保证主轴运转的精度，减少切削过程中的振动，提升工件加工的表面质量。

建模过程中需要重点关注轮齿的渐开线齿形准确性，螺旋角的导程计算要和参数匹配，花键部分的齿形公差、齿向公差要符合配合要求，轴肩处的过渡圆角需要设计合理，避免应力集中导致的轴肩断裂问题，所有加工面的粗糙度要求也要结合功能需求设置，啮合齿面的粗糙度一般要达到Ra1.6以下，花键配合面粗糙度达到Ra3.2，非配合的安装端面粗糙度达到Ra6.3即可，在保证使用性能的前提下控制加工成本。
