6.5英寸悬浮滑板轮毂驱动电机结构

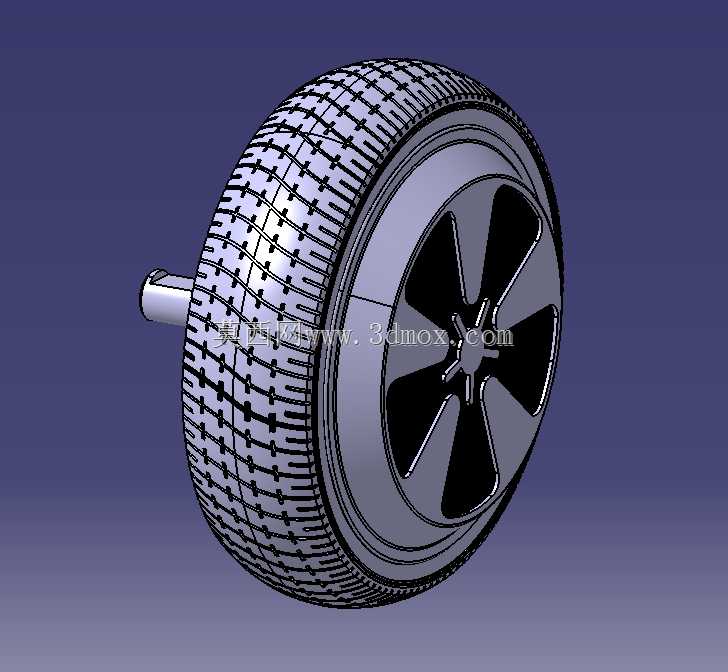

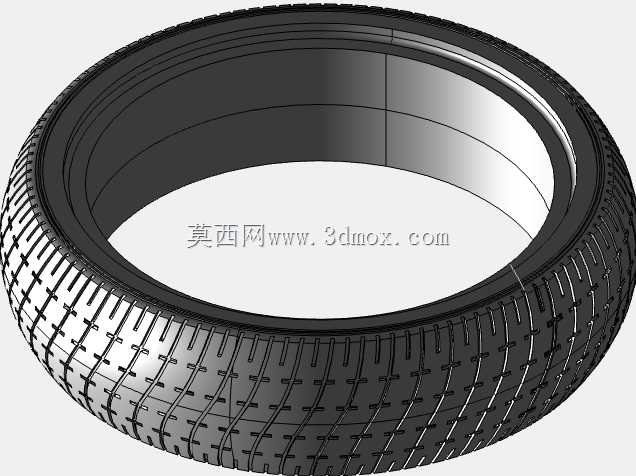

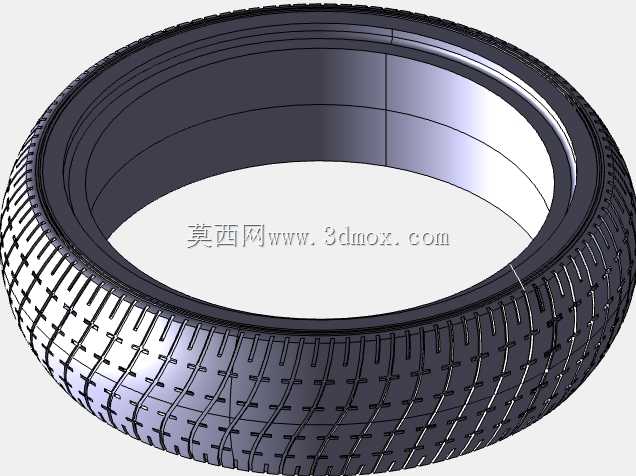

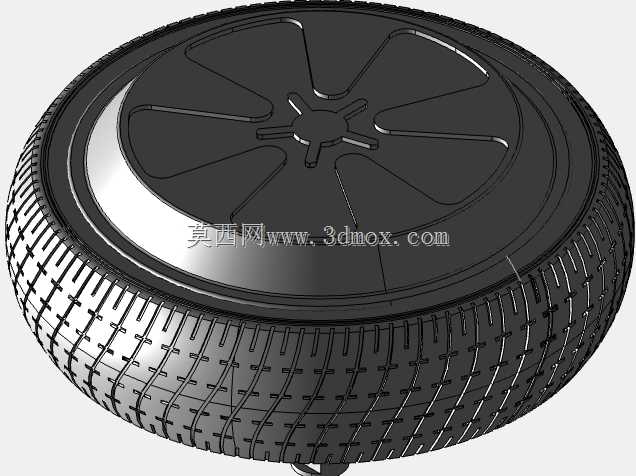

　　短距代步场景里，电动悬浮滑板的动力核心直接决定整机的操控反馈与续航表现，这类集成式轮毂驱动单元，把动力输出、行走承载、轮体支撑整合在同一轮径空间内，省去了传统传动结构的链条、齿轮减速外置环节，能大幅压缩整机的底部安装空间，让踏板区域的结构布局更紧凑，降低整车整备质量。从实际使用场景来看，这类驱动轮直接适配城市短途通勤、休闲代步的电动平衡车、悬浮滑板产品，轮体直接接触铺装路面，需要同时承担驱动扭矩输出、整车负载承载、行驶过程中径向冲击缓冲的多重作用，设计时需要平衡动力性能、结构强度与安装适配性的多重需求。这款6.5英寸规格的驱动轮，轮缘采用标准橡胶充气胎结构，胎面的防滑纹路设计可以提升铺装路面行驶时的抓地力，减少湿滑路面的打滑概率，轮胎与轮毂的配合边界采用常规卡合式密封结构，满足日常充气维护的使用需求。轮毂部分采用辐条式支撑结构，金属质感的辐条造型在保证轮体径向支撑强度的同时，通过辐条间的镂空区域减少轮体自身转动惯量，提升动力响应速度，也能为电机工作时的热量散发提供流通空间，避免长时间高负载运行时的热量堆积。

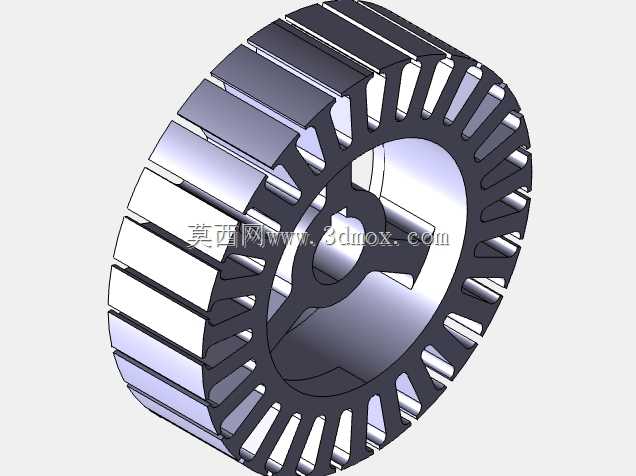

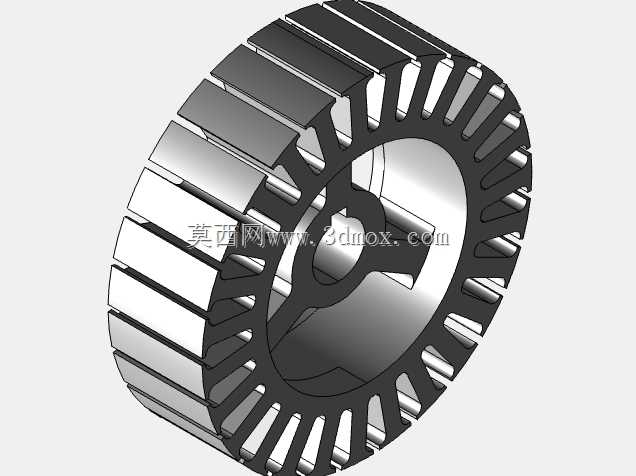

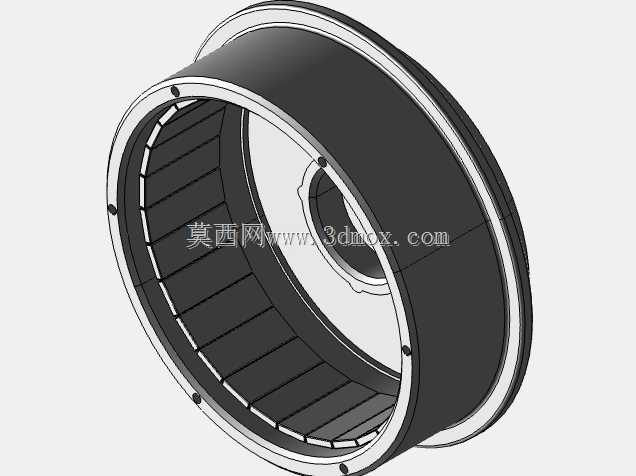

　　集成在轮毂内部的驱动单元采用外转子结构设计，转子部分直接与轮毂壳体固连，定子部分固定在轮轴上，动力输出直接作用于轮体，没有中间传动环节的能量损耗，传动效率比带减速机构的外置驱动方案更高，同时也减少了传动部件磨损带来的后期维护需求。从安装边界来看，轮轴两端预留了标准的安装固定位，可以直接匹配悬浮滑板的踏板支架安装孔位，不需要额外设计转接结构，轮体的整体宽度控制在常规踏板的安装间隙范围内，安装后不会超出踏板两侧的边界，避免行驶过程中轮体与踏板结构发生运动干涉。设计过程中需要重点考量轮体的动平衡性能，由于电机转子与轮毂集成一体，转动部件的质量分布均匀性直接影响高速行驶时的振动水平，建模时需要对辐条、轮毂壳体、转子磁钢的安装位置做对称度约束，减少转动时的偏心量。同时轮胎与轮毂的配合公差需要严格控制，既要保证轮胎充气后的密封可靠性，也要兼顾后期轮胎更换时的拆装便利性，过盈量过大会提升装配与维护难度，过盈量不足则容易出现行驶过程中轮胎脱圈的安全隐患。

　　在结构强度校核层面，轮毂的辐条根部是应力集中的核心区域，日常行驶过程中经过路面减速带、坑洼路段时的瞬时冲击载荷会直接作用在辐条与轮毂外圈的连接位置，建模时需要在该位置做圆角过渡处理，避免直角结构带来的应力集中问题，同时根据额定负载要求调整辐条的厚度与截面形状，保证在最大负载工况下的结构变形量在允许范围内，不会出现辐条断裂、轮毂变形的失效问题。轮轴的固定结构需要同时承受径向负载与驱动时的反扭矩，安装位的配合公差需要满足定位精度要求，避免轮体转动时出现轴向窜动，影响行驶稳定性。

　　这类集成式轮毂电机的设计思路，核心是在有限的轮径空间内整合所有动力与行走功能，在保证输出扭矩满足爬坡、起步加速需求的前提下，尽可能压缩轴向尺寸，降低轮体自身重量，让整车的重心更低，操控灵活性更好。对于三维建模从业者而言，搭建这类模型时需要重点处理轮胎纹路、辐条曲面、电机内部安装位的配合关系，保证各个部件的装配间隙符合工程实际，避免出现运动干涉，同时还原轮体的真实比例与安装尺寸，可直接用于同类代步产品的结构选型参考、整机装配模拟以及结构校核工作，帮助设计人员快速完成整车动力轮部分的布局验证，缩短产品开发周期。
