XL4005DSN5000降压稳压电源模块结构

　　这类降压稳压模块在小型电控柜、实验台架、移动设备供电支路和嵌入式设备前置电源中使用频率很高，核心任务是把较高的直流输入电压稳定转换到负载所需的较低直流电压。实际接线时，输入端通常接电池组、开关电源或母线直流电源，输出端接单片机控制板、传感器组、继电器驱动板、小型风机或照明负载。模块本体承担电压变换、输出稳压、电流连续供给以及基础保护等功能，适合在空间受限但又需要独立电源支路的设备内部布置。

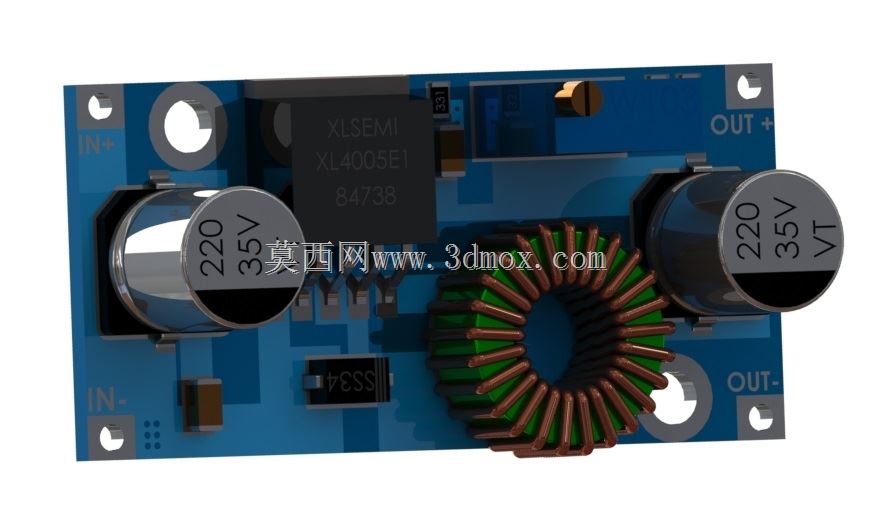

　　从结构上看，该类模块围绕功率转换芯片展开，板上布置输入输出滤波电容、功率电感、调压电位器、整流或续流器件、接线端子以及固定孔位。功率电感是外形高度和占板面积的主要约束件，设计时不能只看二维电路板轮廓，还要考虑电感顶部与外壳内壁之间的绝缘距离。电容的高度同样影响堆叠空间，尤其是电解电容靠近壳体侧壁时，需要预留焊接后的实际高度公差，而不是仅按元件标称高度估算。接线端子区域应留出手指和螺丝刀操作空间，若模块安装在深腔内部，端子朝向最好与维护开口一致，避免后期接线时被支架或线束遮挡。

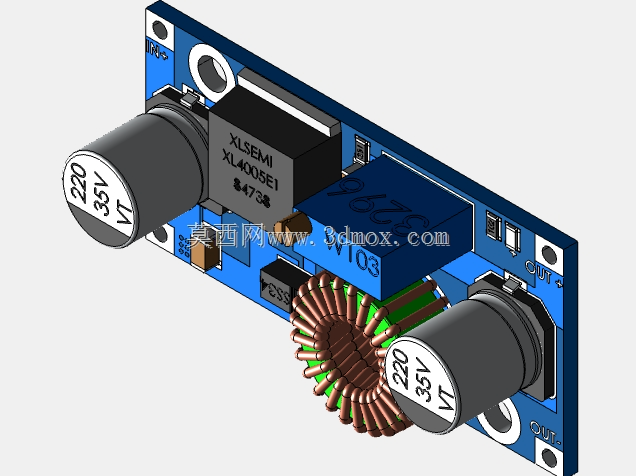

　　建模时可以把电路板作为基准零件，先确定板边轮廓、安装孔中心距和端子位置，再依次布置芯片、电感、电容、电位器与接插件。板上元件并非单纯外观件，它们的包络直接决定整机内部的干涉边界。功率电感周围应保留一定空气流通区域，不能紧贴热敏元件或塑料支撑件；调压电位器需要暴露在可调节位置，若设备出厂后仍需校准输出电压，电位器调节孔应与外壳开孔对齐。输入、输出端子的焊盘和走线方向可按实物简化，但端子间距、螺钉压线方向和导线弯曲半径应保留，这样在总装阶段才能判断线束走径是否合理。

　　安装边界方面，这类模块通常依靠板角孔位固定在支柱、绝缘垫片或钣金支架上。固定件不宜过度压紧电路板，尤其是板边靠近电容和端子的位置，压紧力可能使焊点承受附加应力。较稳妥的方式是使用铜柱或尼龙螺柱提供均匀支撑，柱高结合模块最高元件确定，保证板底与安装面之间留有间隙。板底间隙不仅用于避开焊脚突出，也能减少与金属底板之间的短路风险。若设备振动较明显，四角固定比单侧托持更可靠，同时线束在端子附近应设置扎带固定点，避免导线拉扯直接传递到焊点。

　　功能设计上，降压模块的输出电压调节范围、负载电流能力和散热条件需要结合使用场景校核。模块在满载或接近满载时，芯片和电感会产生明显温升，封闭壳体内不能仅依赖自然散热经验布置，应在周边预留对流通道，必要时让芯片区域靠近壳体通风口。输入端电压波动较大的场合，电容容量和耐压裕量要与上游电源匹配；输出端接感性负载时，还应考虑启动瞬间电流冲击对稳压环路的影响。对于多板并行安装的电控箱，模块之间不宜紧密贴合，相邻板卡的电容、电感和端子应错位布置，既降低热聚集，也方便测量表笔接触测试点。

　　在三维总装中，该模块的价值不只是呈现一块电路板，而是帮助设计者完成电源仓空间分配、线束走向、维护开口和绝缘距离校验。把真实元件高度、端子操作空间、安装孔位和散热间隙纳入模型后，可以在加工外壳或装配样机前发现板卡与支架、线束、盖板之间的冲突。对于设备选型人员来说，也能据此判断该模块是否适合放入现有控制盒，是否需要调整安装柱高度、端子方向或周边元件布局，从而减少样机阶段反复改板和改壳体的工作量。
