半桥式称重传感组件配套HX711放大模块结构

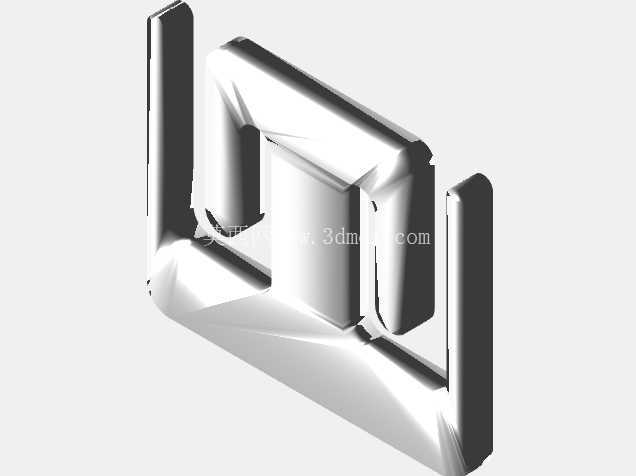

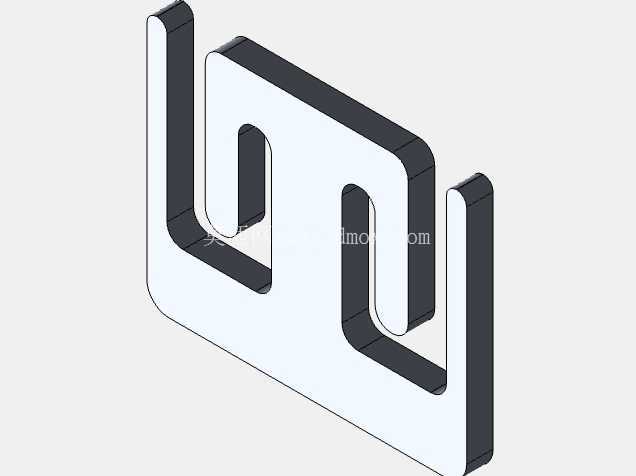

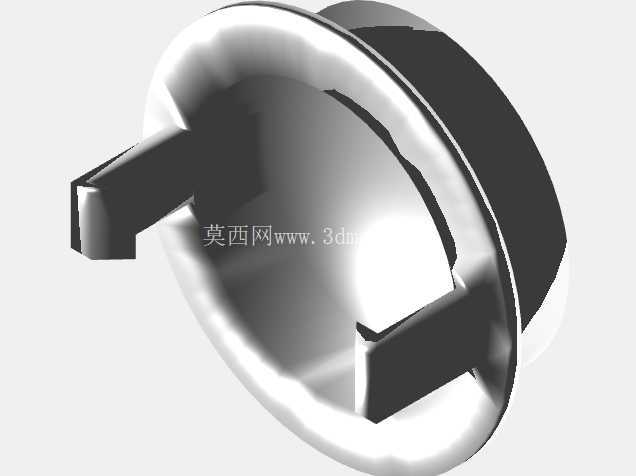

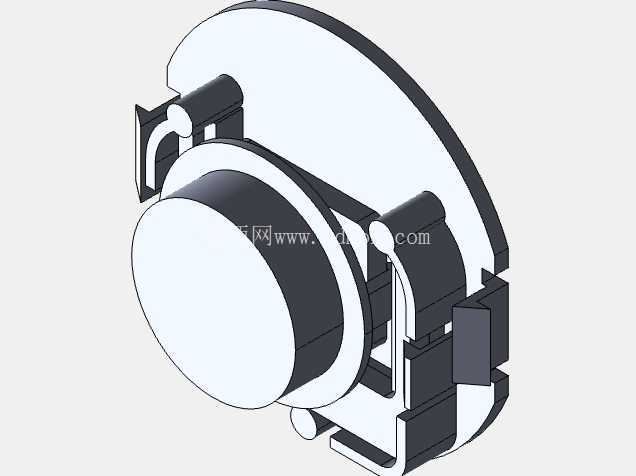

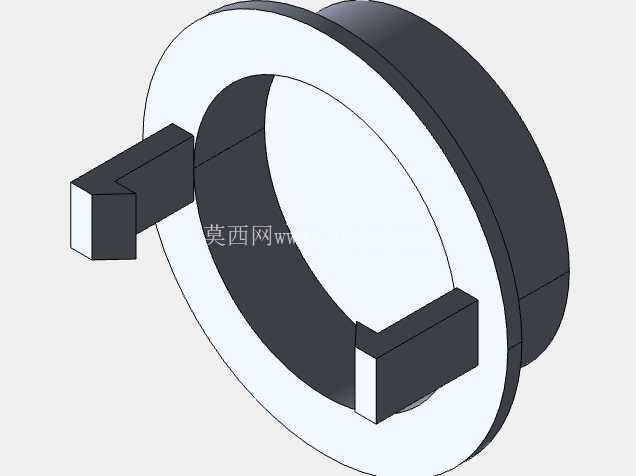

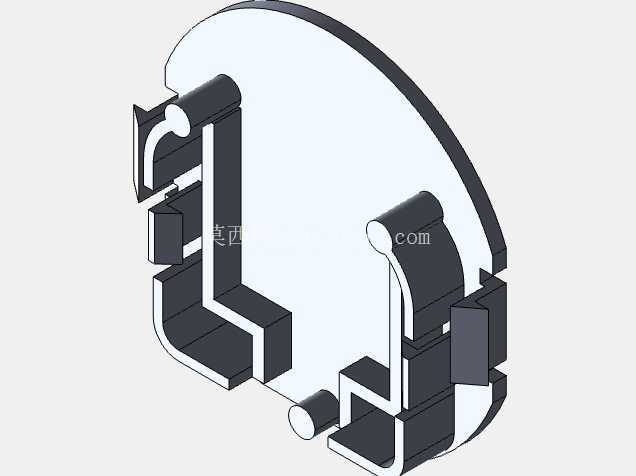

　　这套称重传感组件的三维结构还原，核心围绕小量程静态重量检测场景的实际安装需求搭建，日常在小型智能仓储货位重量核验、桌面级3D打印耗材余量监测、小型自助售货柜货道出货检测、家用智能体重秤配件开发、小型实验台物料称重工位这类场景中，这类半桥应变式称重单元的应用覆盖率极高。很多刚接触称重检测结构设计的工程师容易忽略应变片的安装基准问题，这套模型里完整还原了四个半桥称重单元的安装定位凸台、走线槽位，以及配套HX711放大模块的固定孔位，能直接给结构设计阶段的安装边界校核提供参考，不用再反复对照 datasheet 测量实物尺寸。

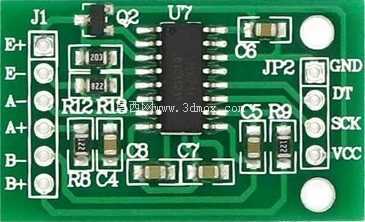

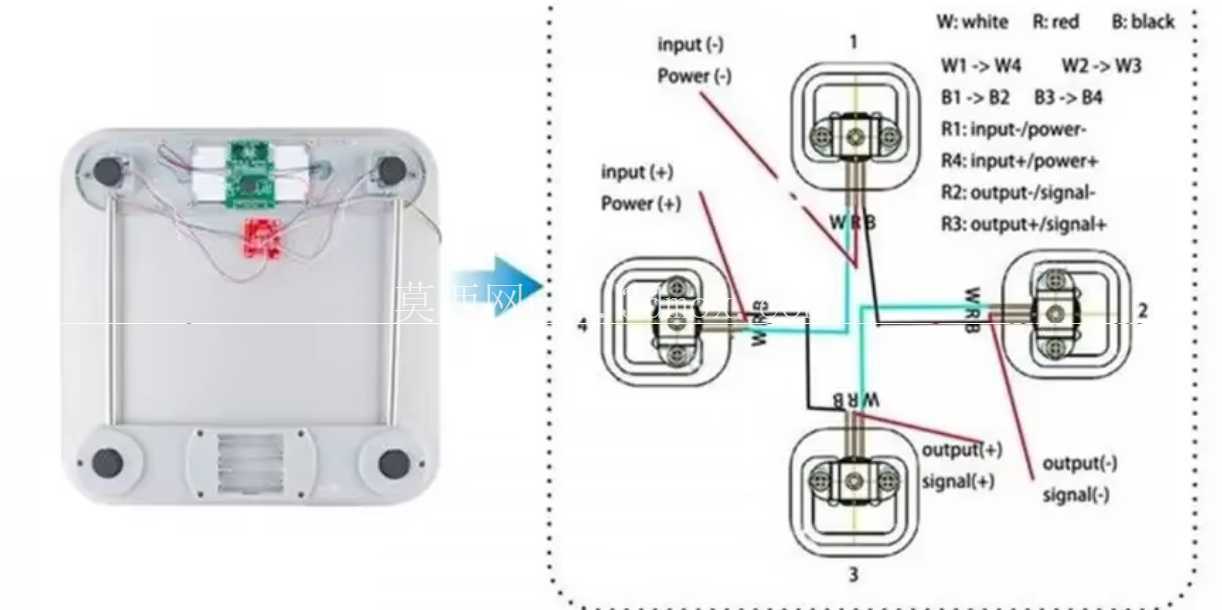

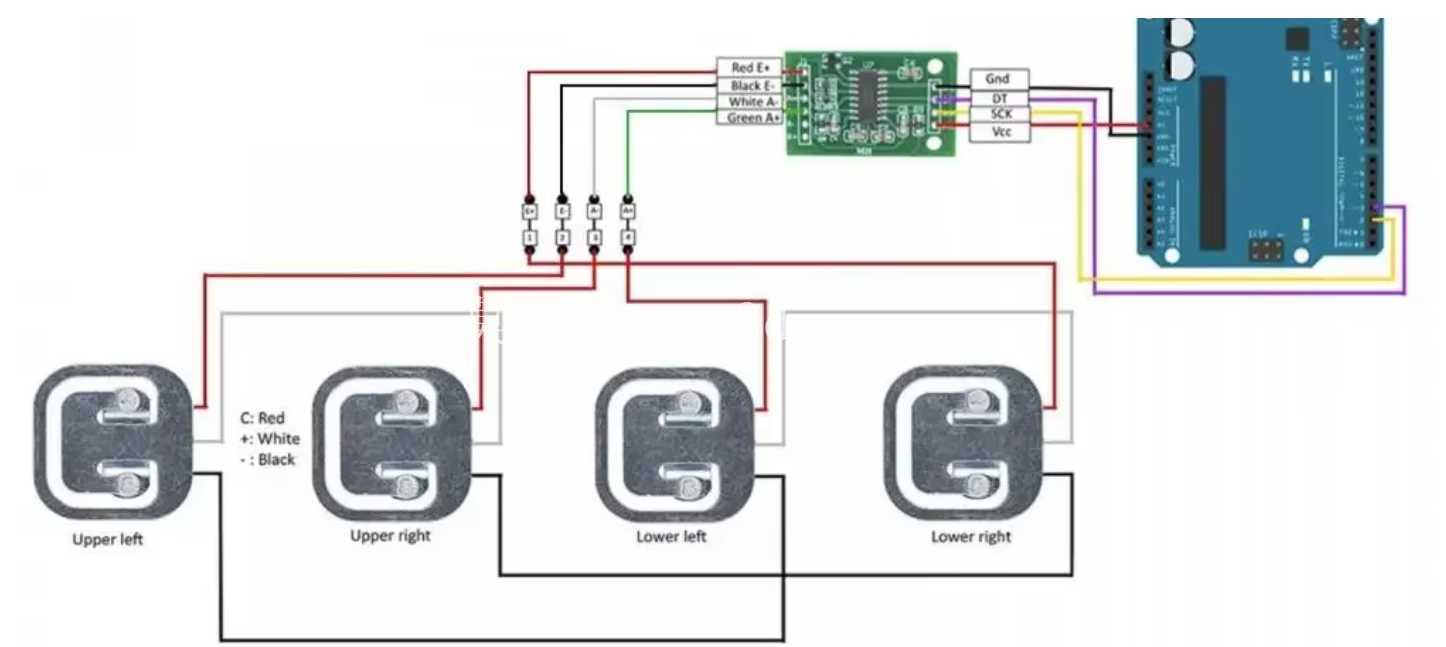

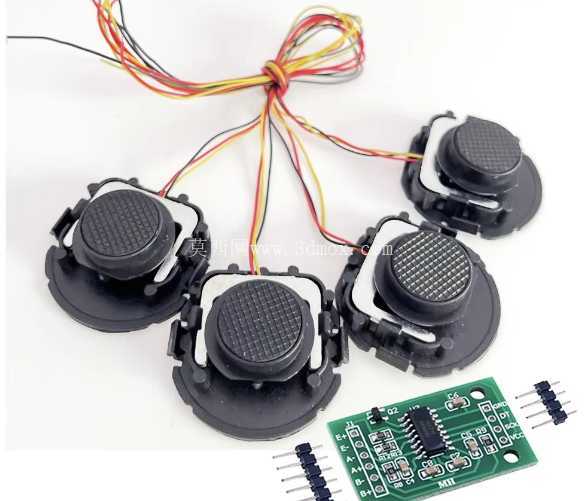

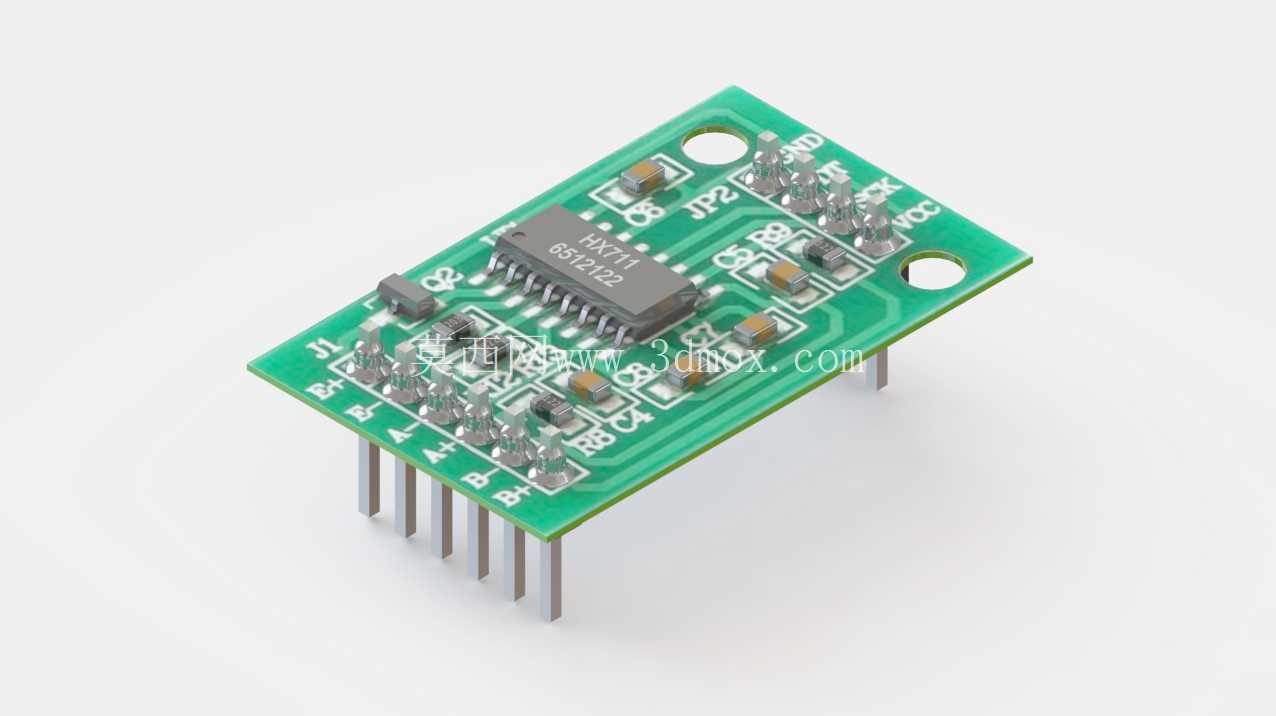

　　从功能特性来看，单只半桥应变单元的额定检测量程为50kg，实际项目应用中可以根据检测需求灵活组合桥路配置：如果是小范围单点受力检测，单只传感器搭配外部高精度电阻即可组成半桥检测回路，适合检测范围在50kg以内的窄小受力面场景，比如小型快递柜的格口重量核验；如果是中等量程的双侧受力场景，可将两只传感器对向安装组成全桥回路，总检测量程可覆盖100kg，适合小型货架层板的载重量监测；如果是平面均匀受力的平台类场景，比如小型分拣台的称重工位、桌面级称重平台，将四只传感器分别布置在受力平台的四个角位，组成全桥检测回路后总检测量程可达200kg，这种布置方式能抵消平台偏载带来的检测误差，也是民用小型电子秤最常用的结构方案。配套的HX711放大模块是专门针对称重传感器设计的24位高精度AD转换单元，模块上预留了标准的排针接口，和传感器引出线的线序一一对应，模型里还原了模块的安装避让空间，设计安装结构时不用额外考虑排针和周边结构的干涉问题。

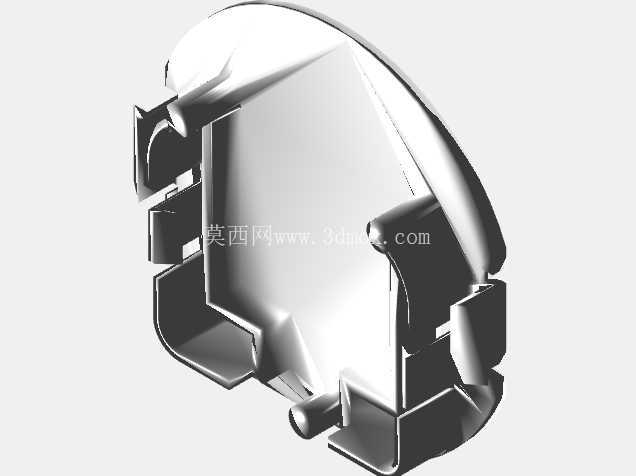

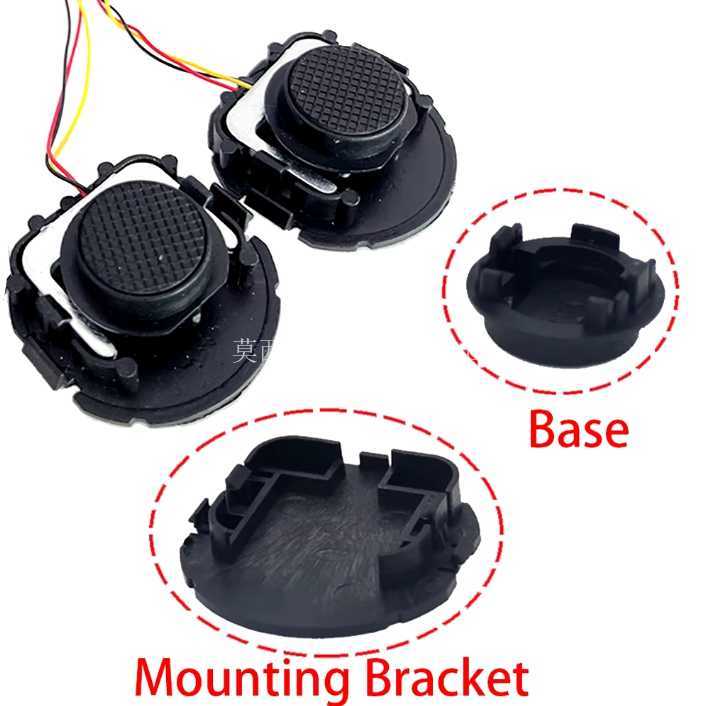

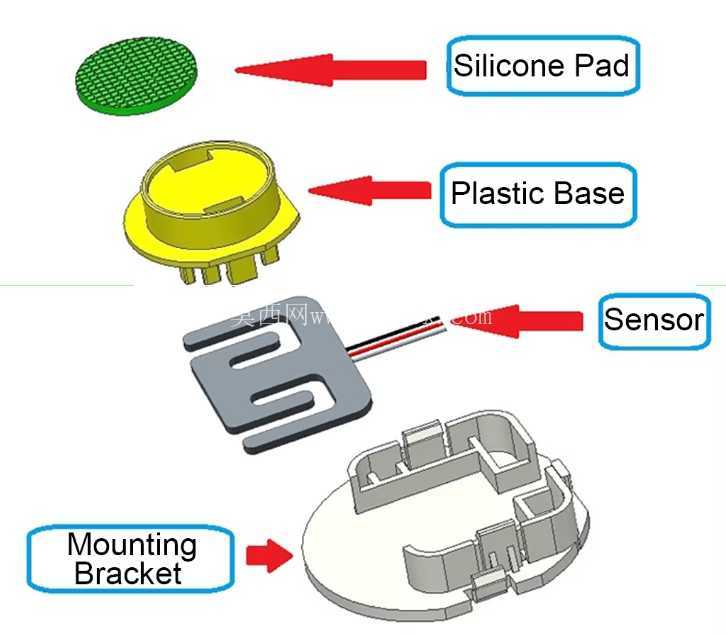

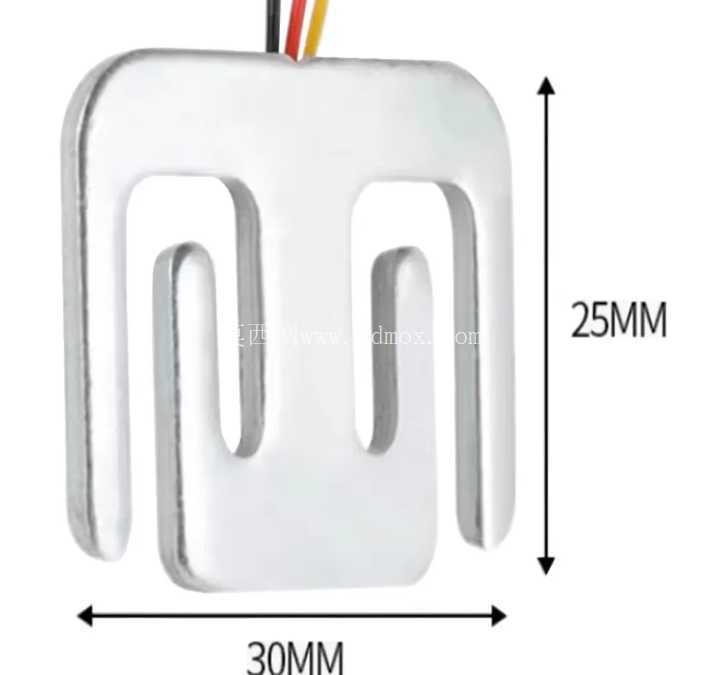

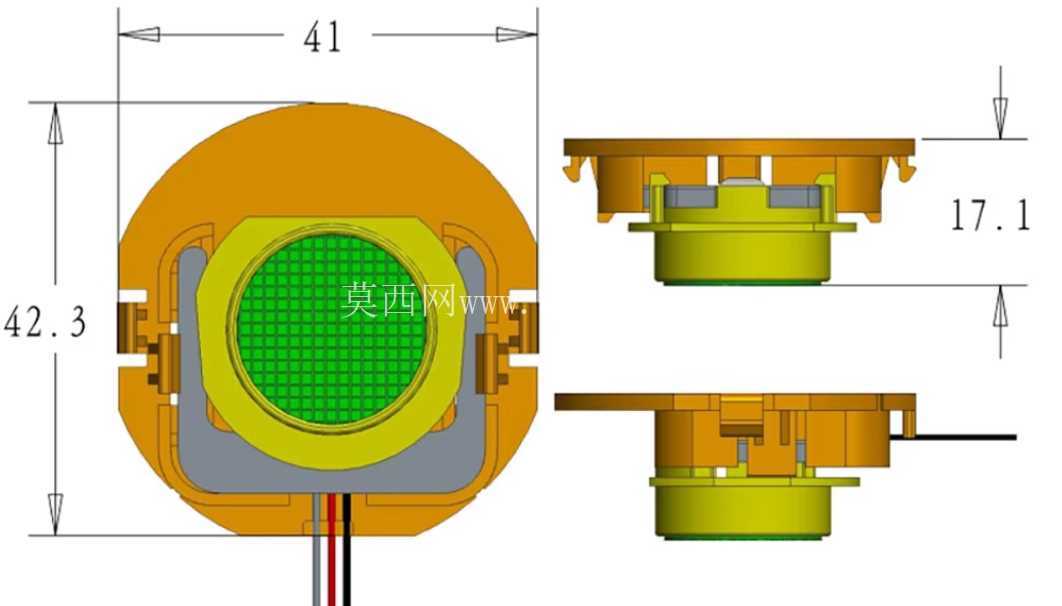

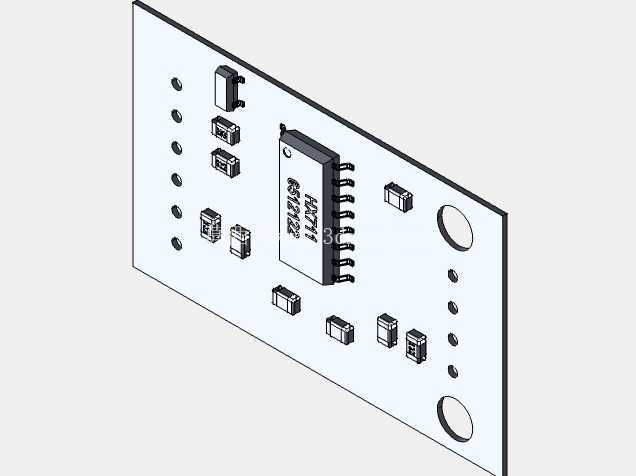

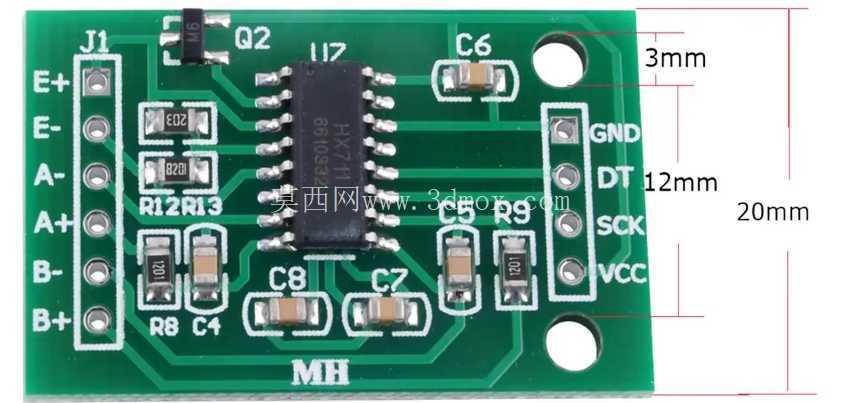

　　设计思路上，这套结构完全贴合实际量产配件的安装逻辑：每个称重传感单元的受力面做了网格状防滑纹理，和被测平台接触时能避免受力偏移导致的检测数据漂移；传感器底座预留了自攻螺丝安装孔位，孔位间距适配常用的小型设备安装型材，不需要额外做转接件；引出线的长度在模型里做了等比例还原，走线时可以顺着设备的结构梁布置，不会出现线长不足或者冗余过多的问题；HX711模块的固定孔位兼容M2螺丝安装，模块周边预留了3mm的避让空间，方便焊接排针以及外接通讯线束。外形尺寸方面，单只称重传感单元的主体尺寸为30mm×25mm×13mm，受力面凸起高度为2mm，安装时需要在受力平台和固定底座之间预留至少15mm的垂直空间，避免受力形变时传感器和周边结构发生剐蹭；HX711放大模块的尺寸为40mm×20mm，安装时建议和传感器单元的距离不超过45cm，也就是模型里配套的引出线长度，过长的线束会引入电磁干扰，影响检测数据的稳定性。

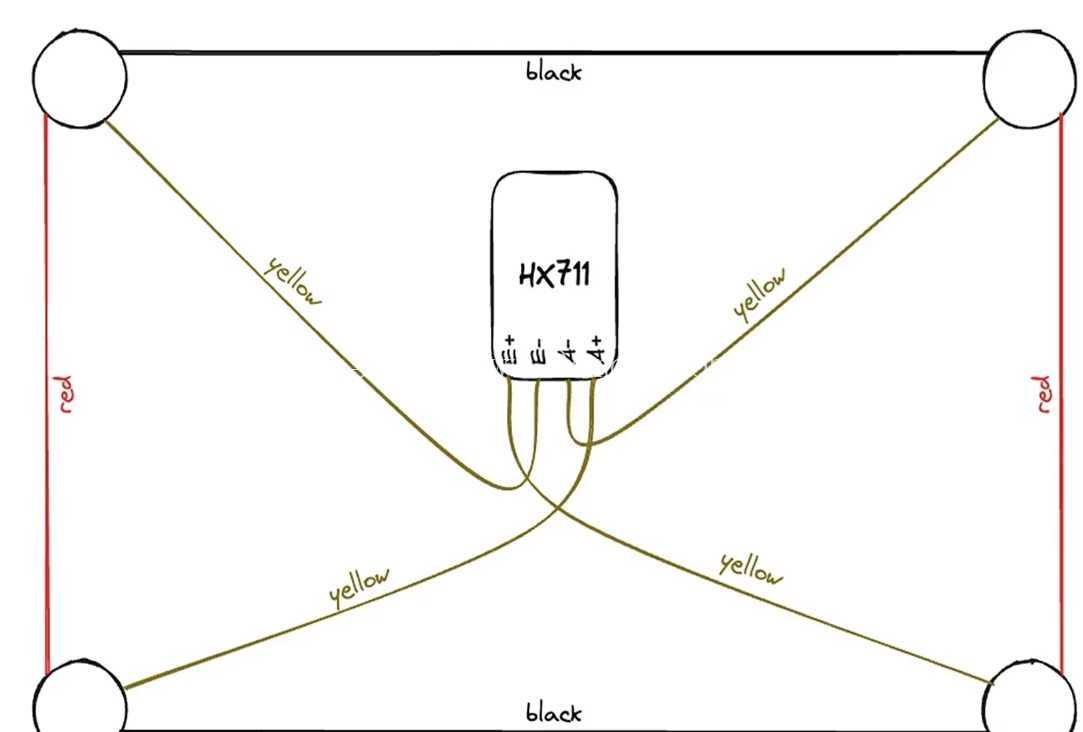

　　很多工程师在做这类称重结构设计时，容易忽略传感器的形变空间预留，要么把安装间隙留得过小，受力后传感器被结构顶住导致数据不准，要么间隙留得过大导致平台晃动，这套三维模型里把传感器满量程形变时的最大位移量做了直观的结构参考，设计安装结构时可以直接参照这个边界预留间隙。另外传感器的出线方向在模型里也做了还原，四个角位布置的传感器出线方向统一朝向中心的放大模块，走线时可以将线束汇总后从中心位置引出，减少线束外露的长度，也能避免线束被拉扯导致的接线松脱问题。对于需要做快速原型验证的开发者来说，这套结构可以直接导入装配环境中做干涉检查，提前发现安装位置的冲突问题，减少打样迭代的次数。在实际项目选型时，还要注意这类半桥传感器的激励电压范围为5-10V直流，配套HX711模块时可以直接用模块自带的稳压输出给传感器供电，不需要额外设计供电电路；传感器的绝缘电阻满足常规工业场景的使用要求，在-10℃到40℃的工作温度范围内，温度漂移参数能满足民用和普通工业场景的检测精度需求，不需要额外做温度补偿结构。
