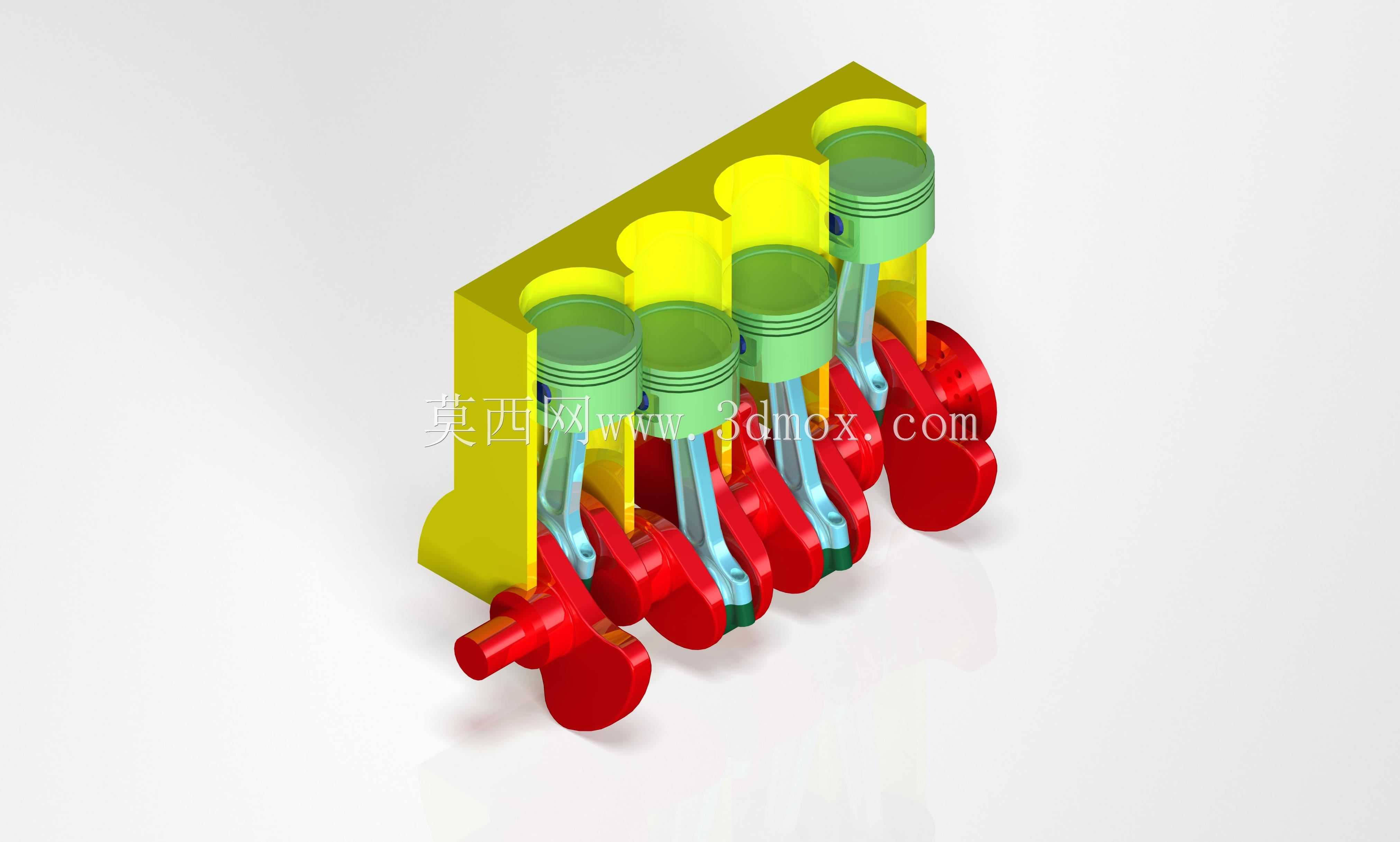

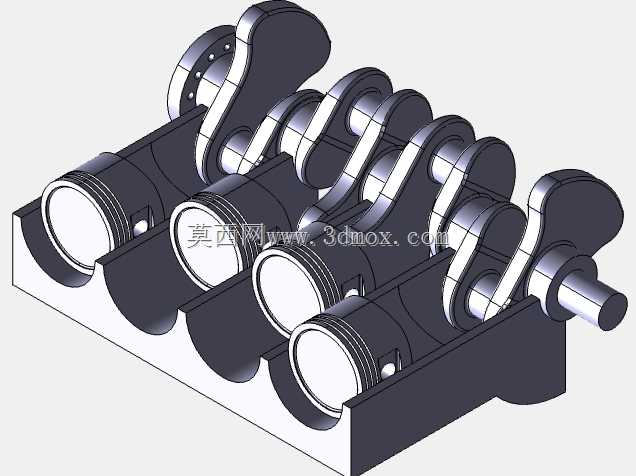

直列四缸发动机曲柄活塞组装配结构

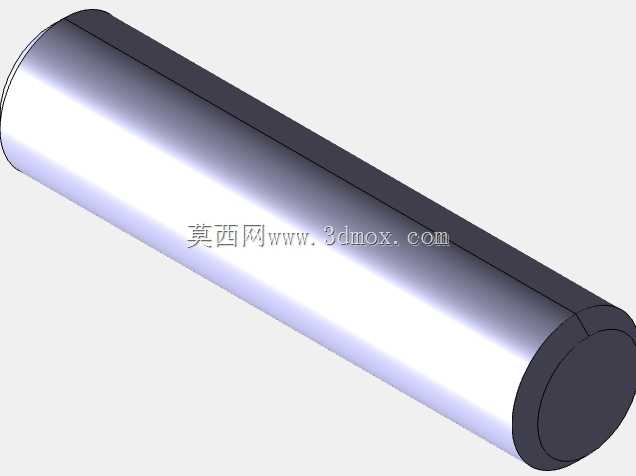

　　这套装配结构覆盖了往复式内燃机核心做功转换单元的全部配合关系，在乘用车动力总成、小型通用动力机械、工程机械辅助动力单元的开发验证环节，这类核心组件的装配精度直接决定整机运行的平顺性、输出效率与服役寿命。从实际工程落地的角度看，该结构的核心功能是完成燃料燃烧膨胀的直线功到旋转扭矩的转换，活塞顶面承接燃烧室爆燃压力，通过活塞销将力传递给连杆，再由连杆驱动曲轴完成旋转输出，整套运动副的配合间隙、形位公差、动平衡精度，是设计阶段需要反复校核的核心指标。

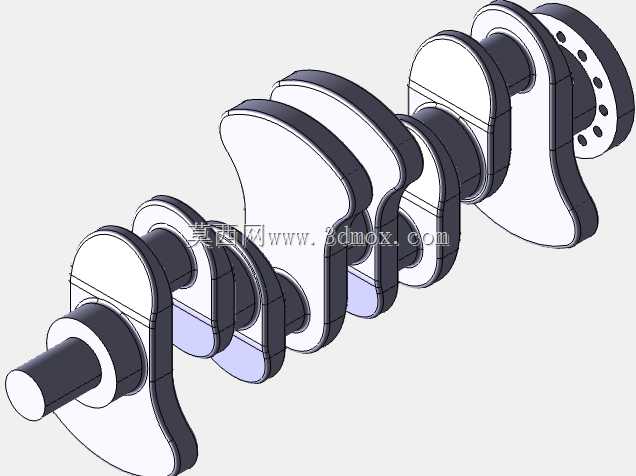

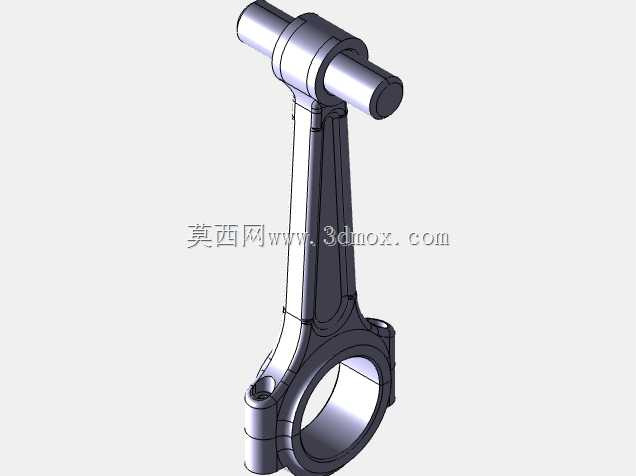

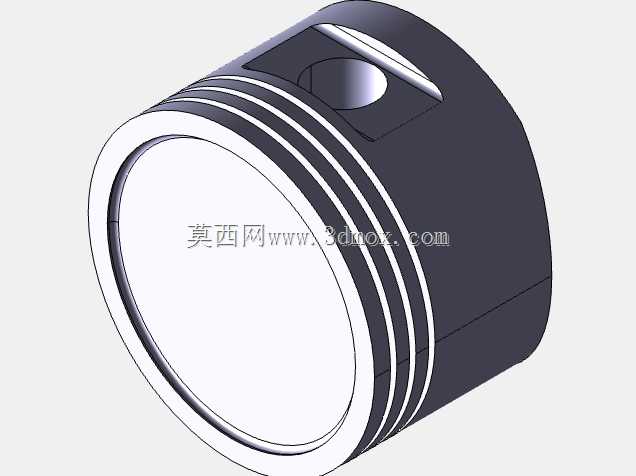

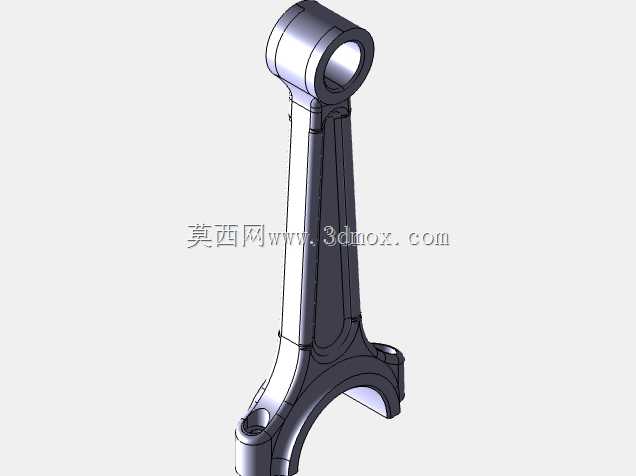

　　设计过程中首先要明确各运动件的运动边界，活塞在上止点、下止点位置时，裙部不能与曲轴平衡块、缸筒下端面发生运动干涉，连杆在最大摆角位置时，杆身不能与缸筒内壁、曲轴曲柄销侧壁产生刮碰，这部分的尺寸链校核需要结合活塞行程、连杆中心距、曲轴回转半径三个核心参数做运动仿真验证，避免实际装机后出现运动卡滞、部件碰磨的故障。从结构组成来看，活塞采用了适配直列四缸布局的等直径设计，活塞环槽位置预留了气环、油环的安装空间，裙部做了适配侧推力的型面优化，可降低往复运动过程中对缸壁的侧向冲击；连杆采用了工字型截面结构，在保证抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小曲轴旋转过程中的惯性载荷；曲轴为整体式四曲拐结构，相邻曲拐夹角为180度，可保证四个气缸按做功顺序交替输出动力，平衡块的布局经过配重优化，可抵消大部分往复惯性力与旋转离心力，降低整机运行过程中的振动水平。

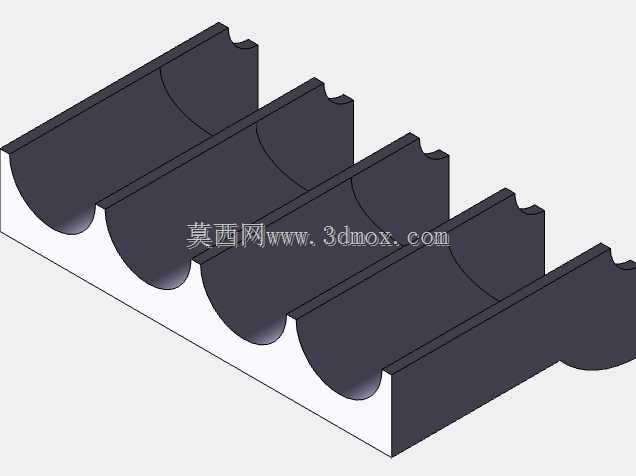

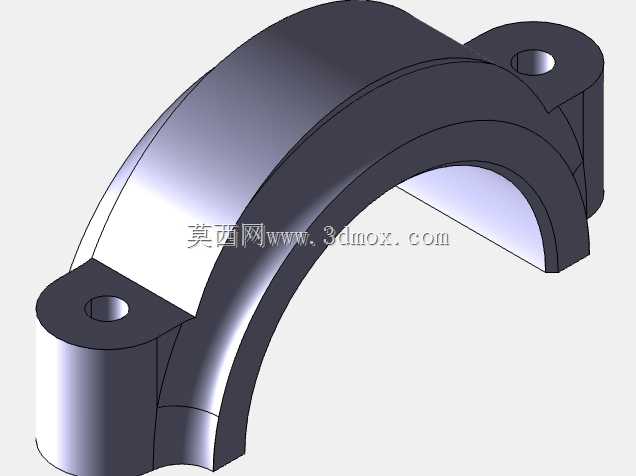

　　安装边界层面，整套曲柄活塞组的轴向定位依托曲轴两端的主轴承座完成，缸体部分的缸筒中心距需要与曲轴主轴颈中心距严格匹配，活塞销孔的同轴度、连杆大小头孔的平行度、曲轴各轴颈的同轴度都需要控制在微米级公差范围内，才能保证长时间高转速运行下的可靠性。在实际工程应用中，这类装配结构的三维数模可直接用于运动学仿真、有限元强度校核、装配工艺模拟，比如通过仿真可验证不同转速下活塞的换向敲击力、连杆的应力分布、曲轴的扭振特性，提前识别结构设计中的薄弱点，减少物理样机的试制轮次，缩短动力总成的开发周期。

　　对于结构设计从业者而言，这套数模完整还原了核心运动副的配合关系，可直观理解往复式动力机械的做功传递逻辑，掌握运动件尺寸链校核的核心思路，在做同类动力产品开发时，可参考其结构布局逻辑，结合具体的排量、功率输出要求调整各部件的尺寸参数，完成适配特定场景的动力核心结构设计。
