手推车辆用前轮胎轮组装配结构设计

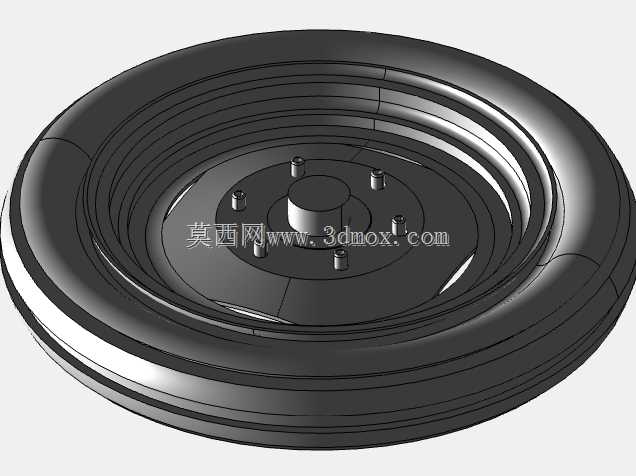

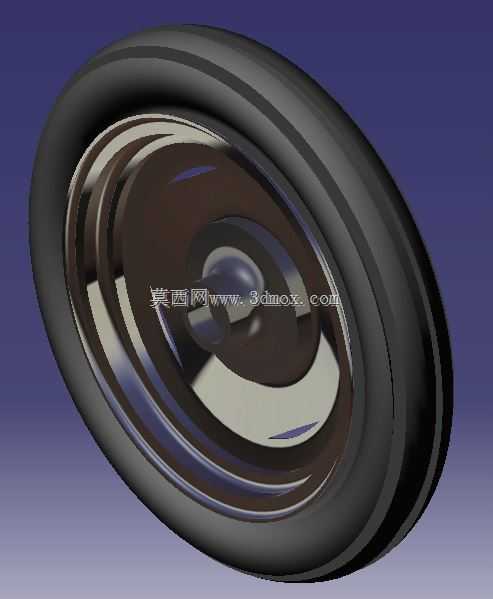

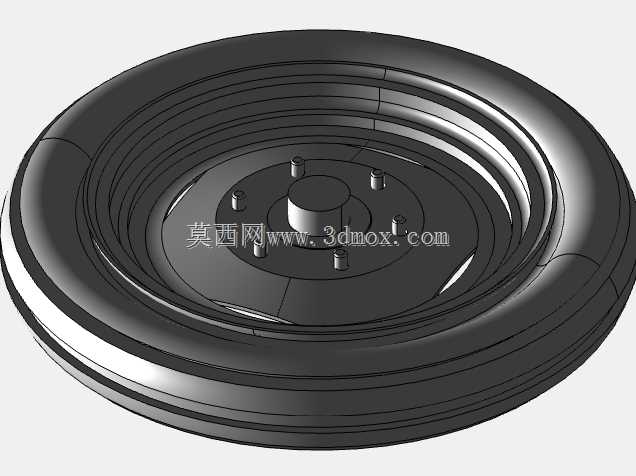

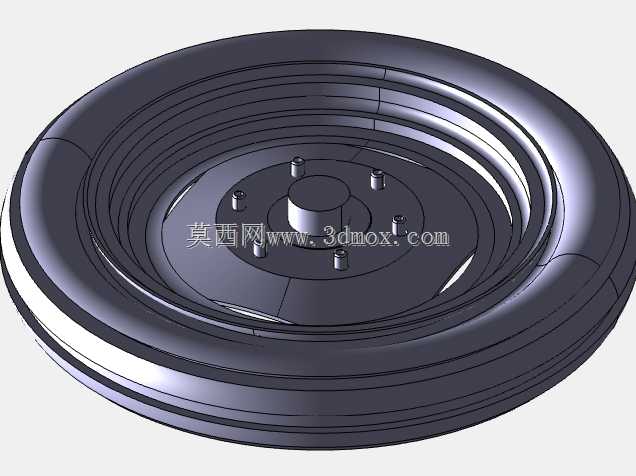

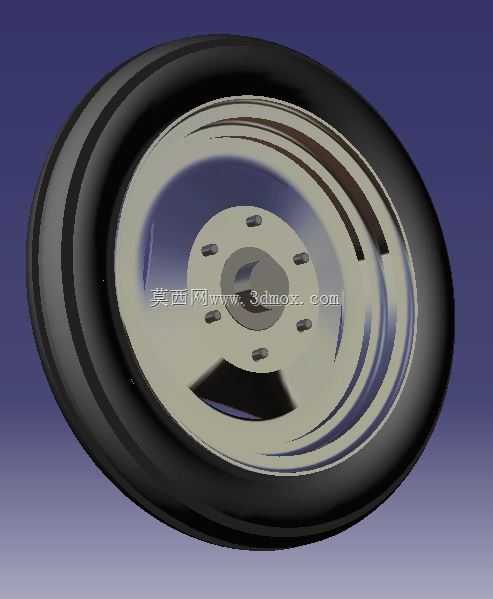

　　在小型短途转运作业场景里，手推类转运机具、小型农用拖拉机械的前端行走轮组，是承担整机前部载荷、保障转向灵活性的核心部件，这套前轮胎装配结构的设计，完全围绕低速重载、非铺装路面通行的实际工况展开。从结构组成来看，整套轮组包含橡胶外胎、金属轮毂、轮轴安装位三个核心部分，轮毂采用冲压成型的盘式结构，轮辐区域做了圆弧过渡的加强造型，既可以降低冲压工序的成型难度，也能在承受径向冲击时分散应力，避免轮辐根部出现应力集中导致的开裂问题。橡胶胎体采用了圆弧断面的实心结构设计，适配厂区、田间土路等存在碎石、凹凸起伏的非硬化路面，相比充气轮胎，这种结构不需要维护胎压，也不存在扎胎漏气的故障点，适合长时间无人值守的连续作业场景，胎面做了光滑弧面设计，没有设置深沟槽花纹，主要是考虑到这类低速行走部件的行驶速度普遍低于5km/h，不需要高速轮胎的排水、抓地沟槽设计，光滑胎面反而可以降低在硬质铺装路面上的滚动阻力，减少推行时的人力消耗或者动力损耗。

　　在安装边界的设计上，轮毂中心的安装孔位采用了同轴度公差严格的通孔设计，配合轮轴的间隙配合公差，可以保证轮组转动时的径向跳动量控制在合理范围内，避免行走时出现整机晃动的问题；轮毂与轮胎的配合面做了滚花防滑处理，压装后可以保证轮胎与轮毂之间不会出现相对转动，传递行走扭矩时不会出现打滑脱开的故障。设计过程中优先考虑了部件的通用性，轮组的安装跨距、轴孔尺寸都匹配现有主流小型手推机具、小型拖拉机前轮的安装尺寸，可以直接替换现有老旧损坏的前轮组件，不需要对安装机架做额外的改造加工。

　　从载荷传递路径来看，整机前部的载荷通过轮轴传递到轮毂中心，再通过盘式轮辐均匀分散到整个轮毂外圈，最终传递到橡胶胎体与地面接触，整个传力路径没有应力突变的结构，每个连接部位的受力都均匀分布，在额定载荷下不会出现局部应力超过材料屈服强度的情况。针对日常使用中容易出现的侧向受力场景，比如转向时的侧向摩擦力、路面倾斜带来的侧倾载荷，轮毂的轮缘位置做了翻边加强设计，轮胎的胎圈部位嵌入轮毂翻边的卡槽内，侧向受力时胎圈不会从轮毂上脱出，保证转向过程中的结构可靠性。在建模过程中，所有配合面都按照实际加工公差做了间隙预留，轮胎与轮毂的压装过盈量控制在合理范围，既保证压装后的连接强度，也不会因为过盈量过大导致压装时轮毂出现变形。

　　这套轮组结构没有冗余的复杂零件，整体结构简单可靠，维护成本极低，除了应用在手推转运车辆、小型农用拖拉机上，也可以适配小型工装设备、移动作业平台的行走轮使用，只要安装尺寸匹配，都可以实现快速替换安装。在实际使用场景中，这类前轮组件不需要额外的润滑维护，橡胶胎体的耐磨性能可以满足数千小时的作业使用需求，轮毂表面做了防锈涂层处理，在潮湿、多尘的作业环境下也不会出现快速锈蚀的问题。设计时特意规避了容易积留杂物的结构缝隙，轮辐的光滑曲面不会缠绕田间的杂草、厂区的包装绳等杂物，减少日常使用中的清理维护工作量。转向过程中，轮组可以围绕轮轴自由转动，盘式轮毂的转动惯量较小，转向时不需要额外施加很大的操作力，单人即可轻松完成转向操作，适配小型人力推动机具的操作力要求。
