船用三叶曲面螺旋桨结构设计

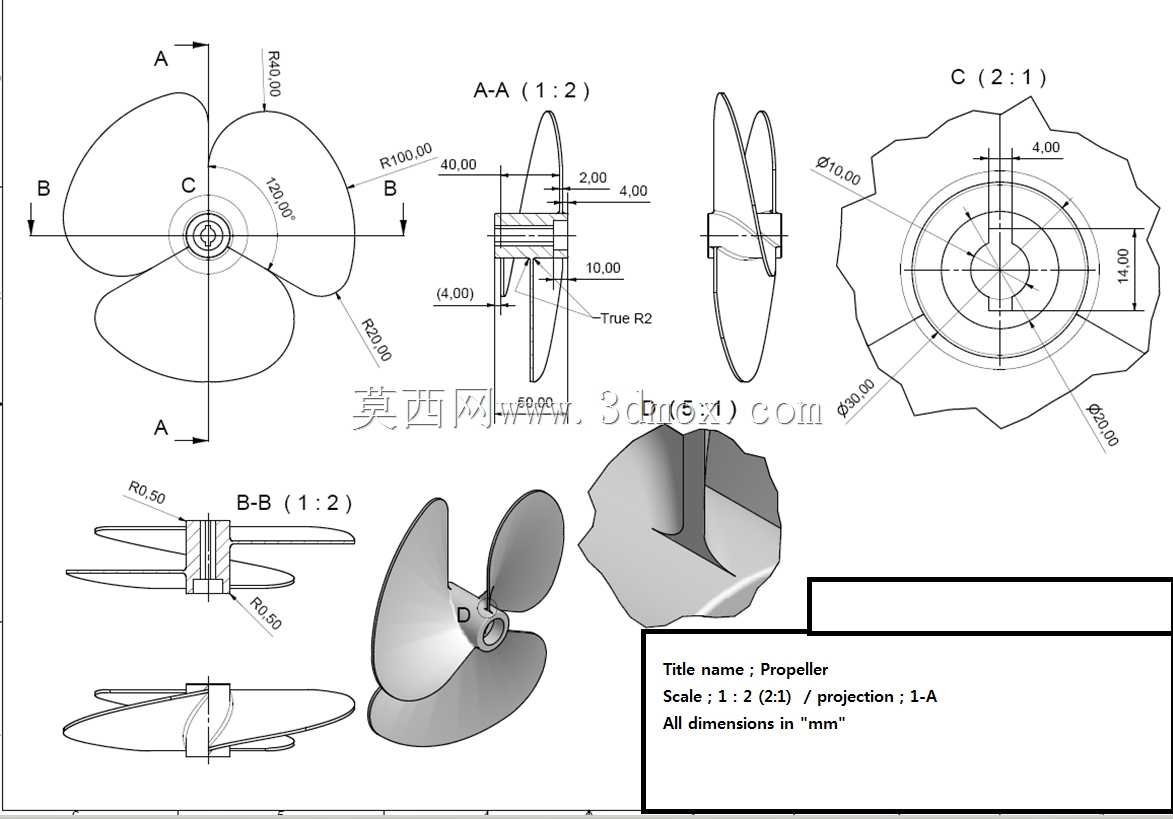

　　这款三叶螺旋桨的设计，最初是针对内河小型作业船舶的推进需求展开的，在做结构方案之前，先梳理了这类船舶的实际运行工况：多数时间在流速平缓的内河航道、湖区作业，航速不高但需要稳定的推力输出，同时要兼顾浅水区域航行时的抗剐蹭能力，避免叶片边缘因为触碰水下杂物、河床凸起出现变形。整个建模过程以毫米为投影单位搭建基准，先确定桨毂的核心安装尺寸，桨毂作为和传动轴连接的核心载体，内孔的同轴度公差需要严格控制，和传动轴的配合面预留了标准的过渡配合余量，安装时可以通过键槽传递扭矩，避免运转过程中出现打滑、松脱的问题。

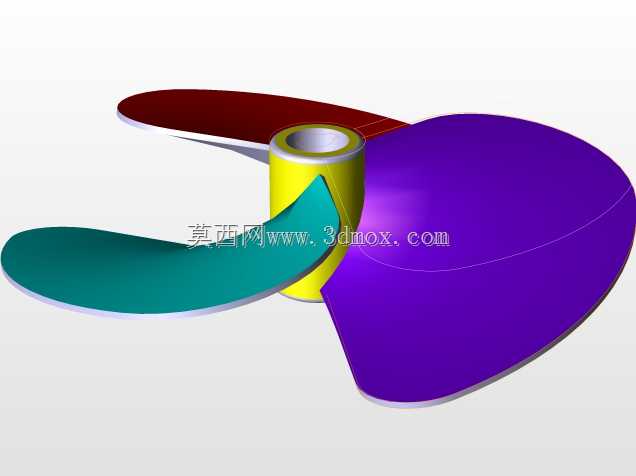

　　叶片的曲面造型没有采用通用的等螺距设计，而是根据不同半径位置的水流线速度差异做了变螺距处理，从叶根到叶梢的螺距逐步递减，这样在桨叶旋转时，不同半径位置的叶切面都能保持合适的攻角，减少水流在叶背的分离现象，既可以提升推进效率，也能降低运转过程中的空泡风险，减少叶片表面的气蚀损伤。三个叶片沿桨毂周向均匀120度分布，做静平衡校验时，每个叶片的质量矩偏差控制在极小范围内，避免高速旋转时产生额外的径向振动，传递到船体引发不必要的共振。

　　叶片的厚度从叶根到叶梢逐步减薄，叶根位置和桨毂衔接处做了大圆角过渡，避免应力集中，因为这个位置在螺旋桨承受推力、扭矩载荷时是应力最高的区域，圆角过渡可以有效分散应力，提升结构的疲劳强度，即使在船舶急加速、急停或者遇到水流冲击载荷时，也不会出现叶根断裂的问题。从安装边界来看，桨毂的轴向长度根据小型船舶尾轴的伸出长度做了匹配，叶片的最大旋转直径适配对应吨位船舶的尾轴安装高度，保证叶片旋转时和船底外壳、舵叶之间留有足够的安全间隙，不会在船体发生轻微形变、舵叶转动时出现剐蹭。实际应用中，这类螺旋桨除了小型内河船舶，也可以适配部分水下作业机器人、小型水面无人艇的推进系统，只需要根据配套动力的转速、输出扭矩调整叶片的曲面参数和整体尺寸即可。

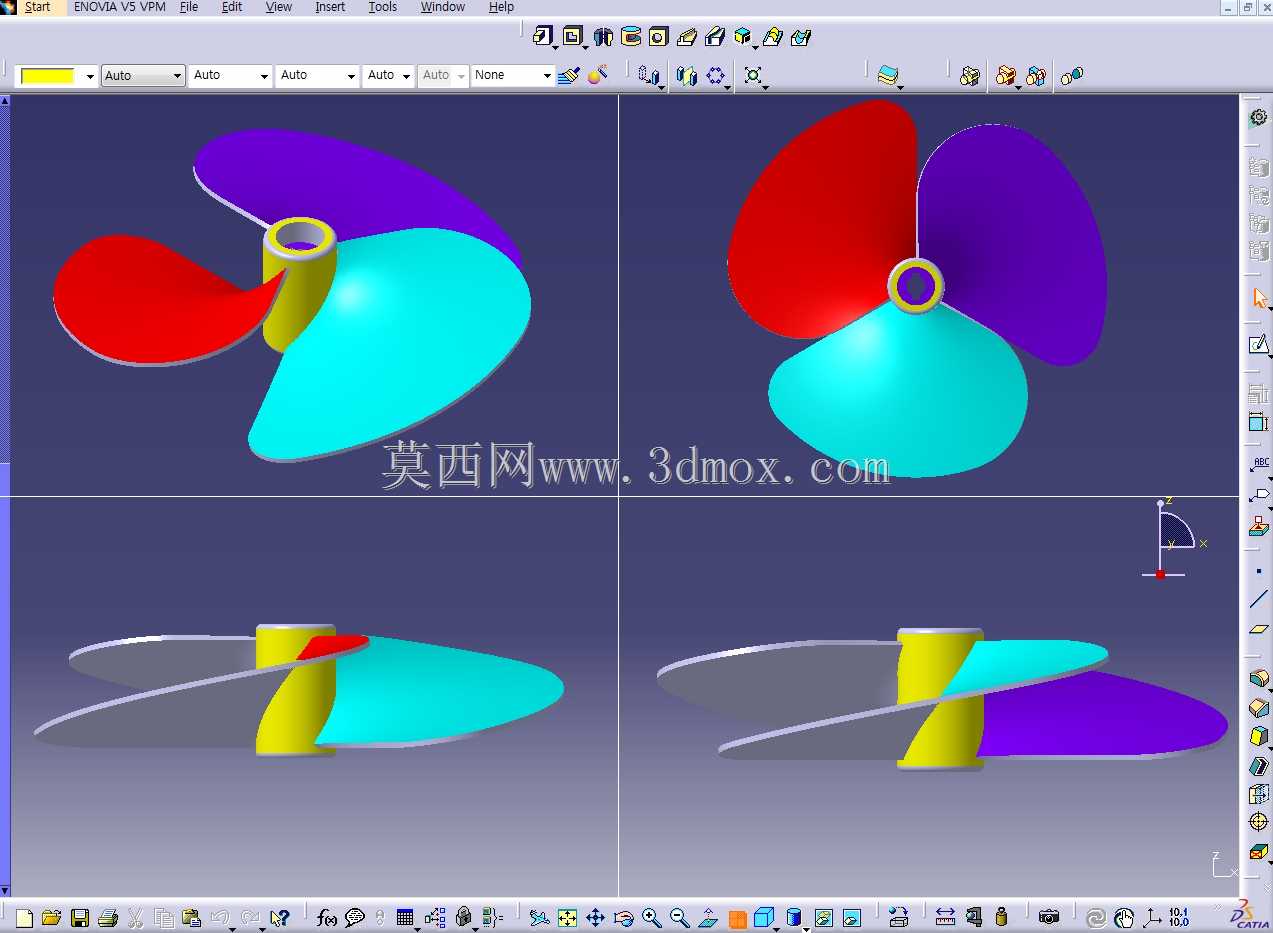

　　建模时四个视图分别展示了螺旋桨的正视角、侧视角以及不同角度的剖面形态，方便结构设计人员核对叶片的曲面曲率、桨毂的各段尺寸，在做后续的装配干涉检查、流体仿真分析时，可以直接提取模型的曲面数据导入仿真软件，不需要重复做曲面重构工作。叶梢位置做了小圆角钝化处理，避免尖锐边缘在安装、搬运过程中划伤操作人员，同时也能减少叶梢和水流作用产生的涡流噪声，提升船舶运行的静谧性，对于有静音需求的作业场景，这个细节设计可以有效降低水下辐射噪声。在做结构强度校核时，针对不同转速下的离心载荷、水流冲击载荷做了多工况验算，叶片的形变位移量控制在允许范围内，不会因为高速旋转出现叶片形变过大导致的动平衡失效问题。和传统的两叶螺旋桨相比，三叶结构的推力输出更平稳，运转时的振动更小，不会出现两叶桨在经过船尾伴流区时的周期性推力波动，对于提升船舶航行的舒适性、延长尾轴密封件的使用寿命都有实际帮助。整个模型的曲面都是连续G2过渡，没有出现曲面褶皱、断点的问题，在后续做数控加工编程时，可以直接生成连续的刀具路径，不需要额外修补曲面，减少加工前的模型处理工作量。
