阀块用多面棱面装饰旋钮结构设计

在工业流体控制回路的阀组集成布局中，操作旋钮是操作人员与阀块内部流道控制元件直接交互的核心部件，除了基础的扭矩传递、行程限位功能外，外露的旋钮结构也直接影响阀组整体的操作辨识度与外观规整度，这款棱面结构的装饰旋钮，正是针对仪表类阀块的外露操作端需求完成的结构设计。

从实际应用场景来看，这类旋钮主要配套安装在仪器仪表舱内的集成阀块上，多用于实验室精密流体控制设备、小型气路集成模组、台式分析仪器的外露调节端，这类安装场景往往没有额外的操作手柄防护结构，旋钮直接暴露在操作人员可视可触的范围内，既需要满足手动旋转调节的操作手感要求，也要兼顾设备外观的整体性，避免常规滚花旋钮的粗糙观感。

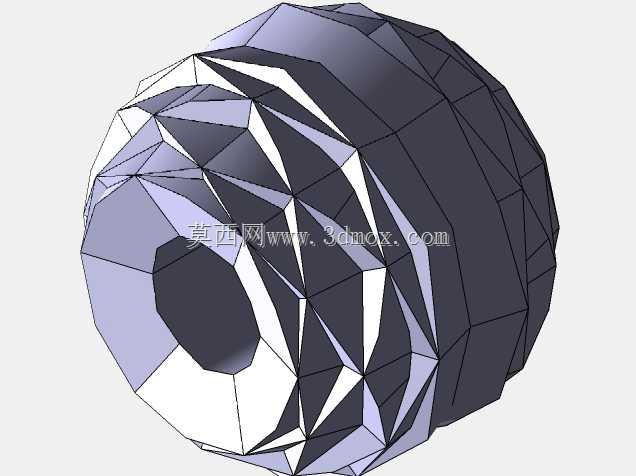

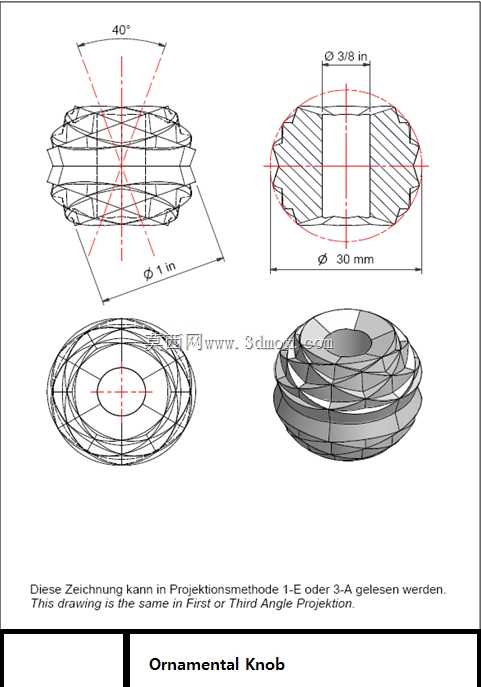

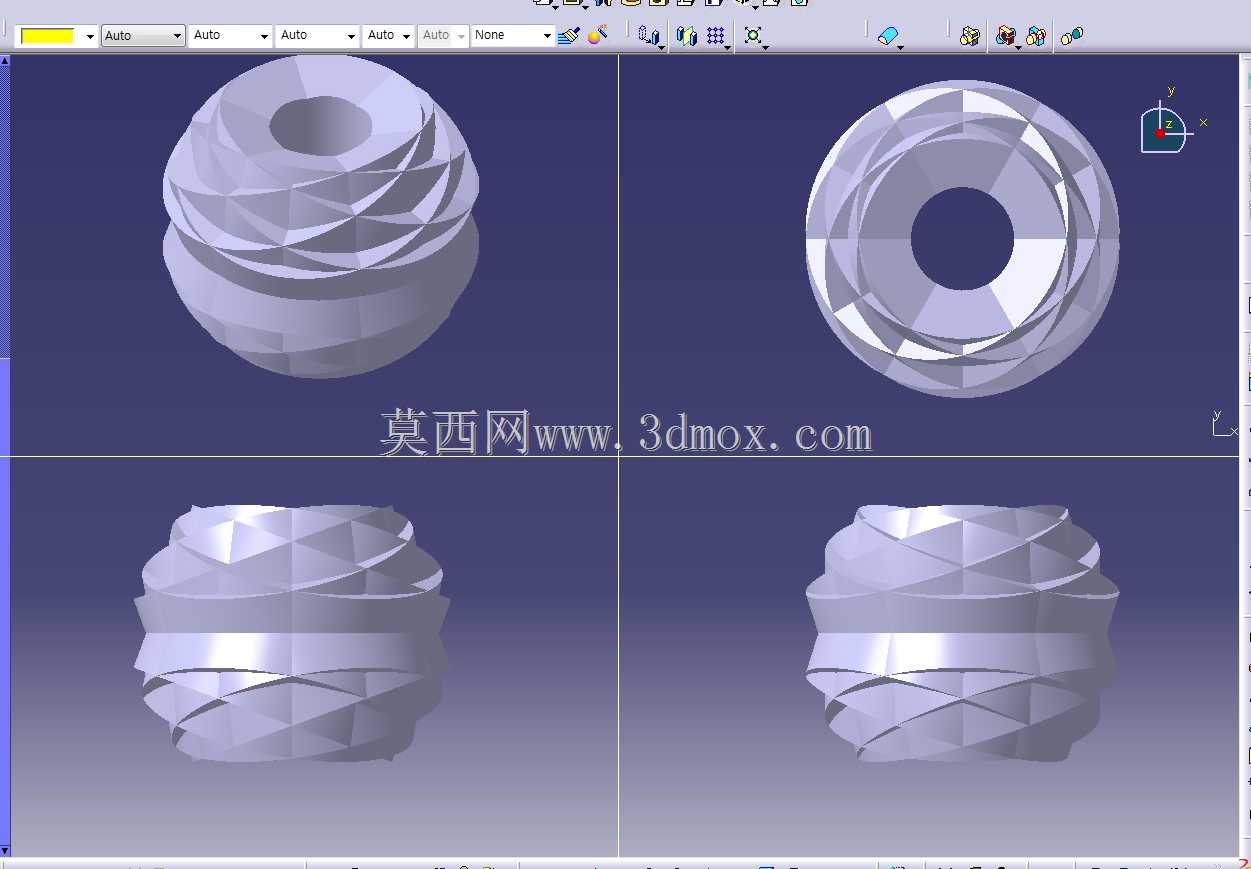

设计过程中首先考量的是操作扭矩的传递可靠性，旋钮主体采用回转类基体结构，中心预留与阀杆配合的安装通孔，孔位的公差配合按照小直径阀杆的过渡配合要求设定，保证装配后不会出现径向晃动，旋转过程中扭矩可以均匀传递到阀杆上，不会出现打滑、偏磨的问题。区别于常规的直纹滚花或者网纹滚花旋钮，这款产品在外圆周面采用了多组交错的棱面切割结构，每一圈棱面都沿着旋钮的回转方向呈螺旋状交错排布，这种结构并非单纯的装饰设计：当操作人员佩戴薄型丁腈防护手套操作时，棱面的棱角可以提供足够的周向摩擦力，不需要施加过大的轴向按压力就能完成旋转调节，避免了光滑旋钮表面容易打滑的问题；同时交错的棱面在光线照射下会形成规律的明暗变化，操作人员可以通过棱面的位置变化直观判断旋钮的旋转角度，在没有刻度标识的阀组上，也能快速识别调节开度的大致位置，降低误操作的概率。

从安装边界来看，这款旋钮的整体高度控制在适配小型阀块安装的尺寸范围内，最大外径不会超过阀块上相邻阀件的安装间距，安装后不会与旁边的管路接头、压力检测元件产生空间干涉，旋钮下端面设计有平整的贴合面，装配后可以紧贴阀块的安装面板，既可以阻挡外界的灰尘、细小碎屑顺着阀杆间隙进入阀块内部，也能避免旋钮安装后出现轴向窜动。旋钮的顶部采用内凹的环形平面设计，没有突出的尖锐结构，即使在设备运输、安装过程中受到磕碰，也不会出现棱边崩缺的问题，同时内凹结构也可以预留位置粘贴功能标识，方便操作人员区分不同旋钮对应的控制回路。

结构强度方面，整个旋钮的壁厚按照均匀受力的原则设计，棱面结构的凸起部分没有出现壁厚突变的情况，避免注塑或者机加工过程中出现应力集中的问题，在正常的手动操作扭矩范围内，不会出现棱面断裂、基体开裂的情况。考虑到阀块使用场景可能存在少量的试剂飞溅、油污沾染，外表面的棱面结构没有设计容易积藏污垢的窄缝，日常维护时用无尘布擦拭就可以清理表面的污渍，不会出现污垢残留难以清理的问题。

在实际选型匹配时，这款旋钮可以直接替换同安装孔径的常规塑料旋钮，不需要对阀块的阀杆结构做额外修改，安装时只需要将中心孔对准阀杆压入到位即可，不需要额外的紧固件固定，依靠配合面的抱紧力就可以满足使用要求。相较于金属材质的旋钮，这款结构的重量更轻，不会对阀杆产生额外的轴向载荷，长期使用也不会因为自重导致阀杆出现偏斜，影响阀件的密封性能。
