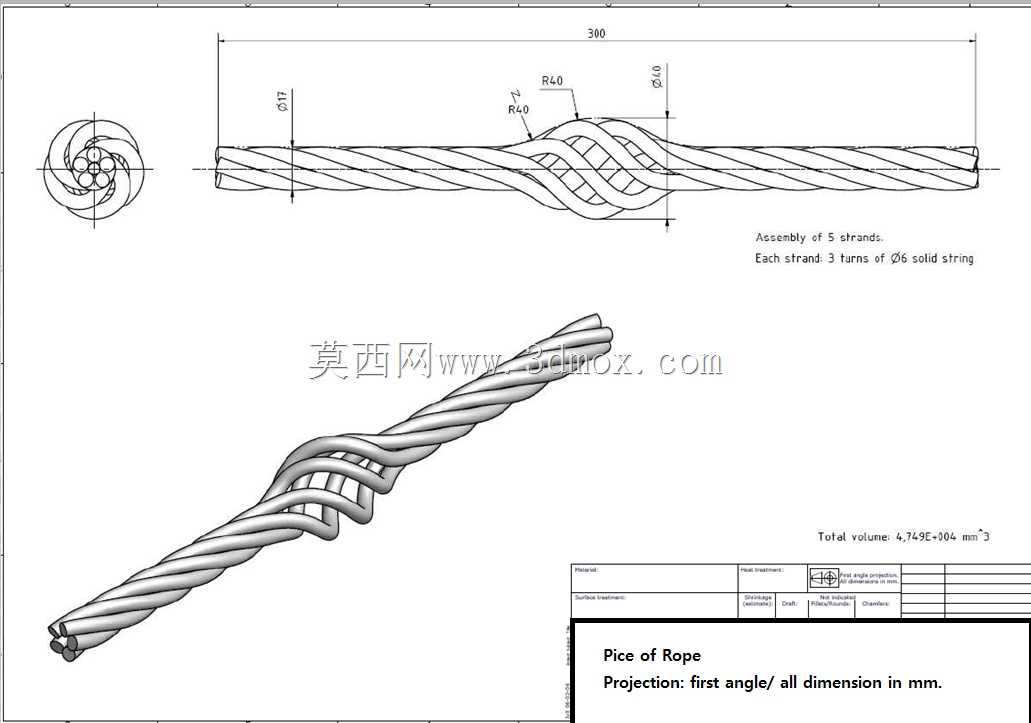

这类扭绞编织绳结构在工业场景中常作为柔性连接件、密封填料芯、传动软轴包覆层、绳缆受力单元使用,不同的扭绞角度与编结方式直接决定构件的抗拉强度、弯曲疲劳寿命与形变回弹特性。设计这类结构时,首先要明确单股绳体的截面直径与整体扭绞节距的匹配关系,节距过小会导致绳体弯曲刚度陡增,无法适配小半径弯折的使用场景,节距过大则会让多股绳之间的抱合力不足,受轴向拉力时容易出现单股滑移、散股的失效问题。

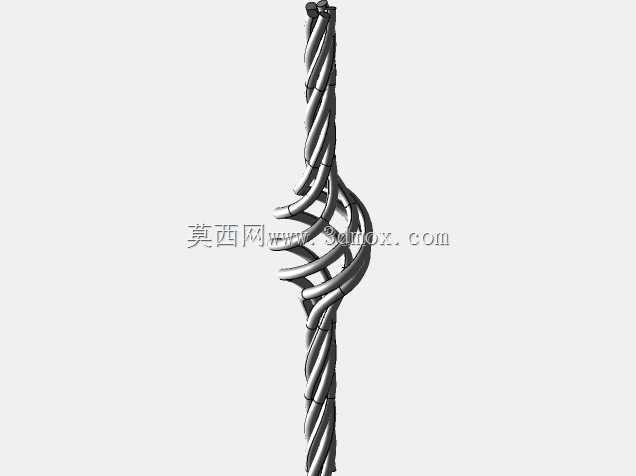

从结构形态来看,直段扭绞部分采用等螺距螺旋扫掠路径,每股绳体的螺旋升角保持一致,相邻绳股之间保持0.1-0.2mm的均匀间隙,避免装配或受力形变时出现股间干涉,同时预留出形变余量,当绳体承受轴向拉力时,各股绳能通过微小的径向收缩抵消部分拉伸形变,提升整体结构的延展性。中间的编结节点是整个结构的受力关键,设计时需要让各股绳在节点处形成互相穿插的锁止结构,每一股绳都压合相邻两股、同时被另外两股压合,形成自锁的编织逻辑,避免节点在受拉时出现松脱、滑移。环形扭结结构则需要控制环体内径与绳体直径的比例,通常环体内径不小于绳体直径的3倍,避免绳体在环弯处出现过度弯折,导致内部应力集中,长期交变载荷下出现断裂风险。

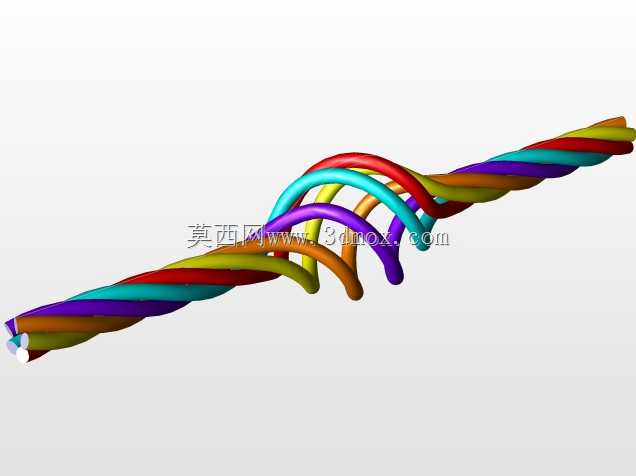

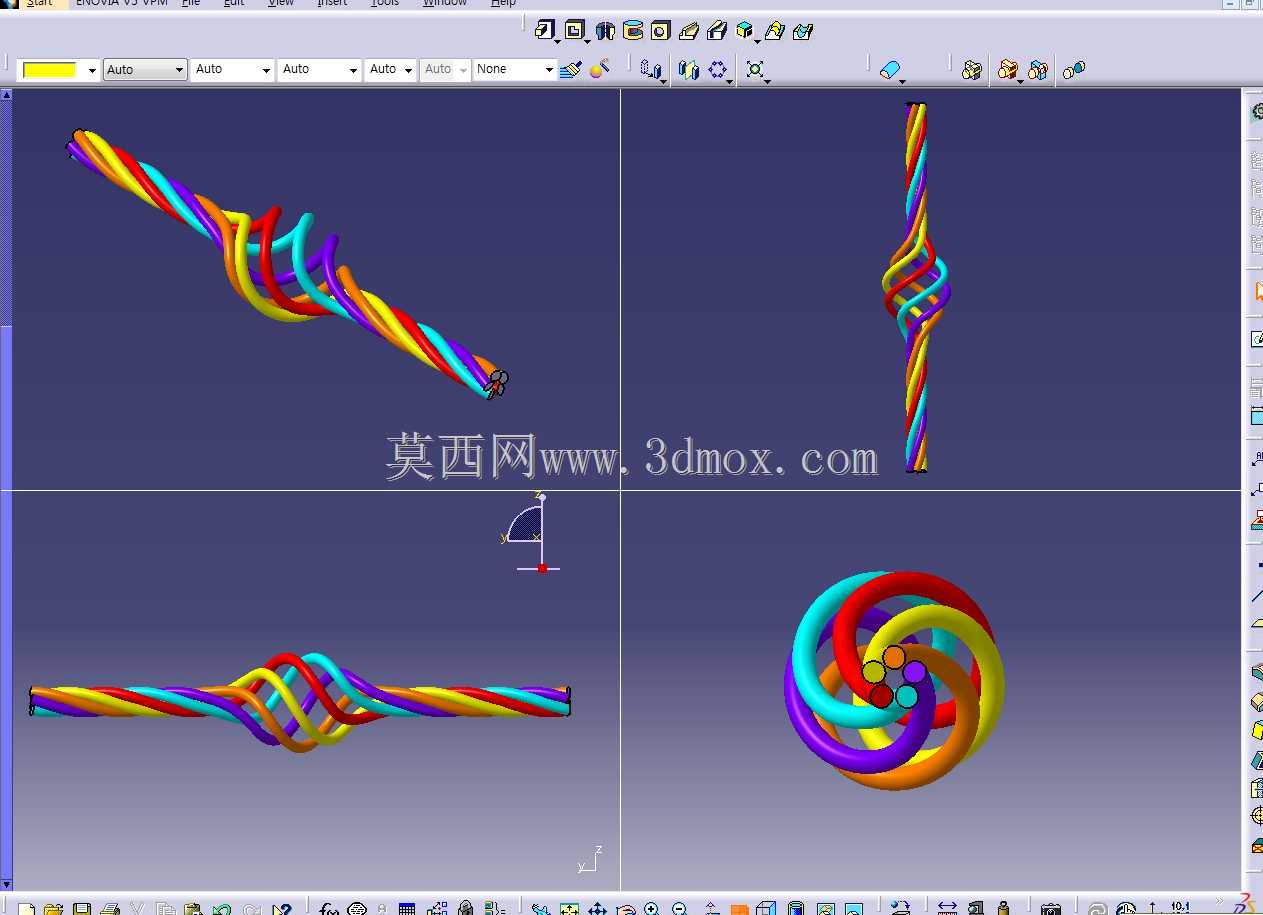

在实际工程应用中,这类扭绳结构如果作为密封填料使用,需要调整绳股的扭绞密度,让整体结构具备适当的可压缩性,填充到密封腔后能在压盖压力下充分填充间隙,阻断介质泄漏通道;如果作为柔性传动连接件,则要提升绳股的扭绞紧密度,降低受力时的结构伸长量,保证传动精度。建模过程中需要先绘制单股绳的中心路径,直段部分采用螺旋线方程控制路径轨迹,节点穿插部分通过三维草图绘制各股绳的穿绕路径,保证每一段路径的曲率连续,避免出现硬折点导致扫掠生成的绳体出现表面褶皱、曲率突变的问题。不同颜色的绳体分属独立的实体特征,方便后续做有限元分析时单独赋予材料属性,模拟各股绳在受力状态下的应力分布,验证结构设计的合理性。
安装边界方面,直段扭绳的两端通常需要做压合接头,接头的包覆长度不小于绳体直径的5倍,保证接头与绳体的结合力足够,受拉时不会出现拔脱;环形绳结则多用于挂接、穿连场景,设计时需要校核环体的最小破断拉力,匹配实际工况的载荷要求,预留足够的安全系数。这类编织扭绳结构还常被用于柔性防护网的受力绳、线缆包覆加强层、软管增强层等场景,不同场景下的绳股数量、扭绞方向、编结密度都有对应的设计规范,比如增强层用的扭绳通常采用正反扭向交替排布,抵消单方向扭绞带来的结构扭转应力,避免软管承压时出现扭转变形。建模时还要注意绳体表面的纹理处理,实际工程中绳体表面的捻制纹路会影响与接触件的摩擦系数,做运动仿真时需要准确还原表面形貌,才能得到更贴近实际的摩擦、磨损仿真结果。对于多股交汇的节点位置,要做圆角过渡处理,降低节点处的应力集中系数,避免长期受载时节点位置最先出现疲劳断裂。
