船舶舱室分隔防水密封水密门结构

　　在民用散货船、油化船以及军用舰船的舱室布局设计中，水密门是承担舱室分隔、水密隔离功能的核心构件，其安装位置多集中在机舱与相邻储物舱的连通通道、轴隧区域的人员通行口、双层底区域的检修通道入口，以及上层建筑与主甲板连通的应急通道处，这类区域一旦发生船体破损进水、消防水漫溢或者管路泄漏跑水，水密门需要在极短时间内完成闭合锁止，将进水限制在单一舱室内，避免进水蔓延导致整船稳性丧失、动力系统瘫痪的恶性事故。不同于普通建筑用门或者船用普通舱室门，水密门的设计核心围绕密封可靠性、结构抗变形能力、操作便捷性三个维度展开，首先在门框与门板的贴合面，会采用整圈嵌入式的耐海水腐蚀橡胶密封条，密封条的截面多设计为空心D型或者梯形，当门板闭合压紧时，密封条会产生30%到40%的压缩变形，完全填充门框与门板之间的装配间隙，即使在单侧承受0.2MPa到0.5MPa的水压时，也不会出现渗漏。

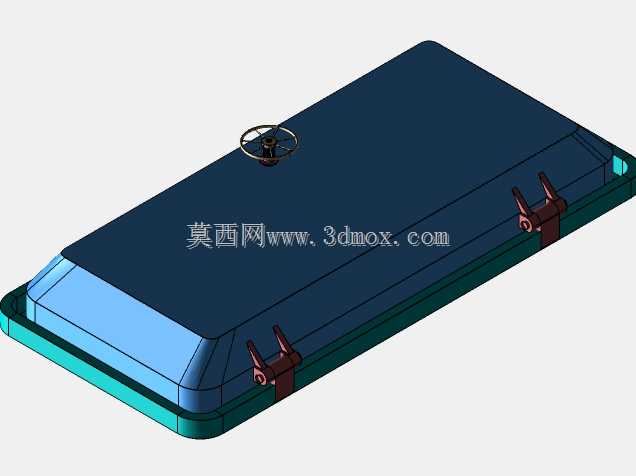

　　门板本体的结构并非简单平板，而是采用钢板压型的筋板加强结构，门板厚度根据安装位置的水密压力等级不同，通常在6mm到12mm之间，背面会焊接纵横交错的加强筋，筋板高度一般为门板厚度的8到10倍，确保门板在承受单侧水压时，最大变形量不超过门板对角线长度的1/1000，避免因门板变形导致密封条脱开失效。门框的安装边界需要与船体舱壁的钢结构焊接为整体，焊接时需要采用连续满焊工艺，焊脚高度不低于舱壁板厚的0.7倍，焊接完成后需要对门框安装平面进行校平，平面度误差控制在每米1mm以内，防止因门框焊接变形导致门板闭合后出现局部间隙。在锁止机构的设计上，船用水密门多采用多点锁紧的楔形把手结构，通常在门板的侧边设置3到6个锁紧点，操作把手时通过连杆机构带动所有锁紧点同步动作，楔形锁块会在闭合过程中逐步将门板向门框方向拉紧，确保整圈密封条受力均匀，部分安装在主甲板以下、需要满足远程控制要求的水密门，还会配套液压或者气动驱动的锁紧机构，可在驾驶室的控制台远程操作闭合，同时在门体两侧设置本地手动操作机构，即使在动力系统失效的情况下，现场人员也可以通过手动操作完成门的开启与闭合。

　　从安装尺寸的边界来看，常规船用人员通行水密门的净通行宽度一般为600mm到800mm，净通行高度为1800mm到2000mm，门框的外轮廓尺寸需要比净通行尺寸每边大150mm到200mm，用于预留与舱壁焊接的连接边以及密封条的安装空间，设计建模时需要特别注意门的开启方向，根据通道的逃生路线要求，水密门的开启方向必须朝向逃生方向，也就是朝向主甲板或者上层建筑的方向，同时要保证门完全开启时，不会遮挡通道内的其他设备、消防器材以及应急逃生标识，门的开启角度通常要求不小于110度，并且设置定位装置，防止门在船舶横摇时自动闭合影响人员通行。

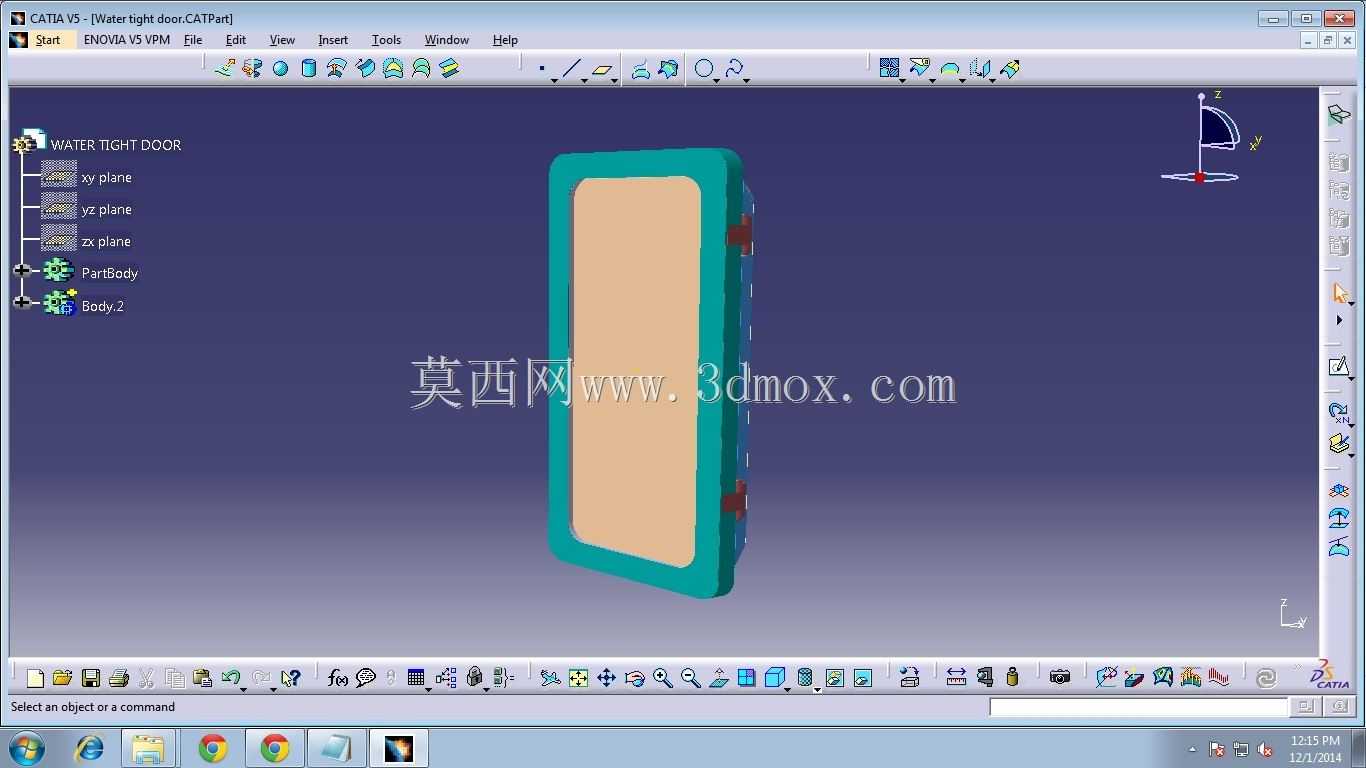

　　在实际的船舶运维过程中，水密门的密封性能需要定期检查，每次坞修时都要对密封条进行外观检查，出现老化、开裂、永久变形的密封条需要及时更换，同时对锁紧机构的连杆、转轴进行润滑保养，确保操作灵活无卡滞，在日常航行中，位于水线以下的水密门除人员通行需要外必须保持常闭状态，部分船舶会在水密门位置安装开闭状态传感器，将信号接入船舶的监控系统，实时掌握各门的开闭状态，避免航行中门未锁止导致进水风险。建模过程中需要重点还原门板的加强筋结构、密封条的安装槽结构、多点锁紧的连杆机构以及门框与舱壁的连接结构，不能简单将其建模为普通平板门，要充分考虑实际生产中的焊接工艺、装配公差以及密封结构的细节，确保模型可以直接用于生产图纸的导出、装配干涉检查以及运维培训的演示使用。
