阀块配套扭力臂连接构件

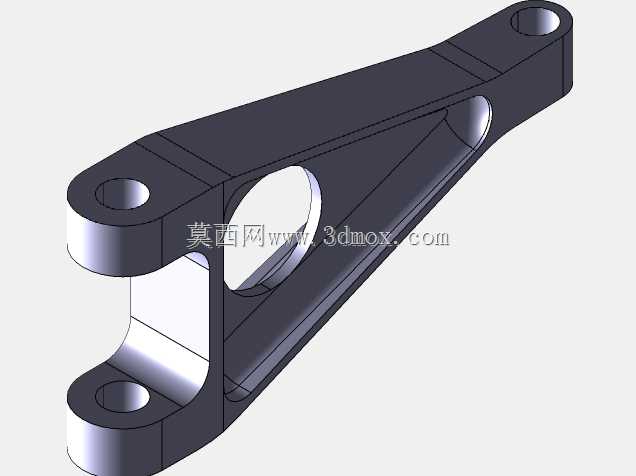

　　在工业流体控制的阀组集成系统里，这类扭力臂构件是阀块执行端扭矩传递的核心受力件，日常多配套在仪表类控制阀、工业管路截断阀的手动/气动执行机构输出端，承担把执行件的旋转扭矩转化为阀瓣启闭推力的中间传力作用，不少工况下也会作为阀组外置的限位支撑构件，抵消阀杆动作时产生的侧向弯矩，避免阀杆受偏载出现密封面偏磨、卡滞问题。从结构受力逻辑来看，这个构件采用了长臂式的杠杆构型，长臂端的单安装孔用来对接执行机构的输出轴销，叉形端的两个同轴孔用来连接阀杆的驱动拨叉，中间的大尺寸镂空孔一方面是为了避让阀组上凸出的调压阀芯、管路接头等周边部件，避免装配时出现空间干涉，另一方面也通过等强度的筋板布局，在不降低整体抗弯扭刚度的前提下削减构件自重，降低执行机构的空载驱动负载。

　　设计时首先要匹配对应阀块的安装边界，叉形端的两孔同轴度公差需要控制在0.02mm以内，否则装配后会出现阀杆动作卡涩，长期运行还会造成孔位的偏磨旷量；长臂端的孔位中心到叉形孔中心的孔距公差直接决定了扭矩传递的杠杆比，误差过大会导致执行机构输出扭矩不足，出现阀门关不严或者开不到位的问题。构件的外形轮廓做了大圆角过渡处理，所有受力拐角位置都没有锐角结构，避免应力集中造成的疲劳断裂，毕竟这类构件在阀门频繁启闭的工况下要长期承受交变载荷，应力集中位置很容易在数万次动作后出现微裂纹扩展。

　　安装时需要注意，叉形端的开口间隙要和阀杆拨叉的厚度匹配，预留0.1-0.15mm的轴向窜动间隙，避免温度变化导致构件热胀卡死，长臂端和执行轴销的配合采用过渡配合，装配时需要涂抹少量锂基脂减少磨损，同时要保证构件安装平面和阀块安装面的平行度误差不超过0.05mm，否则会产生额外的侧向力作用在阀杆密封件上，缩短密封填料的使用寿命。从实际应用场景来看，这类扭力臂不仅用在常规的工业管路阀组上，在化工流体控制的集成阀岛、液压系统的控制阀组里也有大量应用，不同工况下可以根据传递扭矩的大小调整臂长比例和截面厚度，这个构型的扭力臂适配的是中等通径的仪表阀块，传递的额定扭矩在15-25N·m区间，能够满足常规工业管路的启闭力需求，构件的筋板布局沿着主受力方向布置，在承受最大额定扭矩时的最大变形量控制在0.03mm以内，不会因为构件变形导致阀位反馈出现偏差。

　　设计过程中还要考虑周边的操作空间，构件的外轮廓不能超出阀块的安装边界太多，避免影响相邻阀组的操作和维护，外露的棱边都做了倒角处理，防止安装维护时划伤操作人员，叉形端的孔位端面做了沉台设计，用来容纳连接销轴的卡簧或者锁紧螺母，避免锁紧件凸出表面影响装配。
