三通法兰式工业流体控制阀体结构

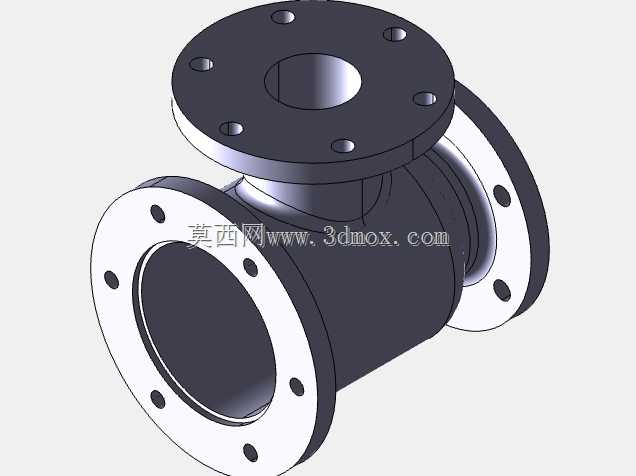

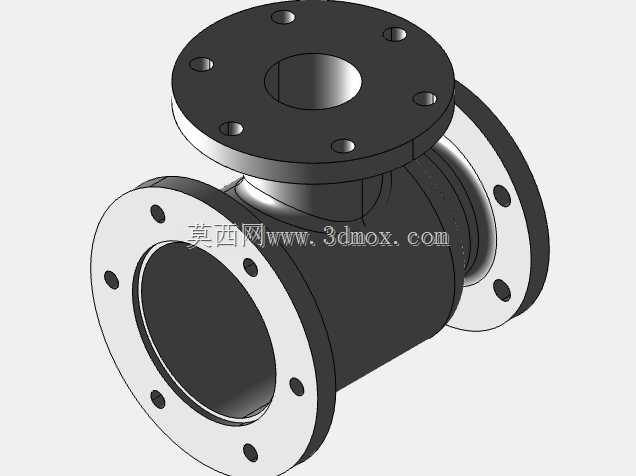

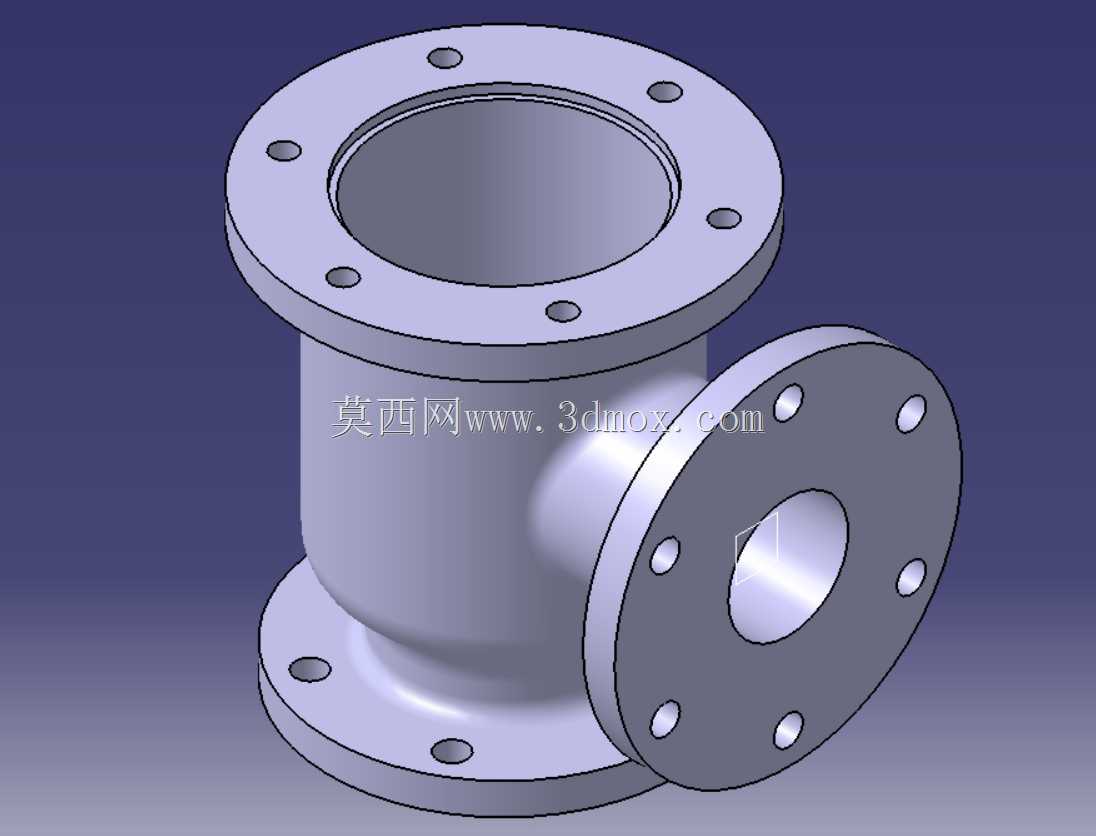

　　在石化输送、市政给排水、工业循环水系统、暖通空调管网这类涉及流体介质输送的场景里，管路的转向、分流、合流节点往往需要可靠的连接件来承载介质压力、保证密封性能，这款三通法兰式阀体正是为这类节点设计的核心承压构件。不同于螺纹连接的小通径阀体，这款采用全法兰连接结构的阀体，适配中大通径的管路布设需求，三个连接端均采用凸面带颈法兰结构，法兰端面均匀分布螺栓通孔，安装时可通过匹配的螺栓组配合密封垫片实现端面静密封，能承受常规工业管网的额定工作压力，避免介质在连接位置出现渗漏。

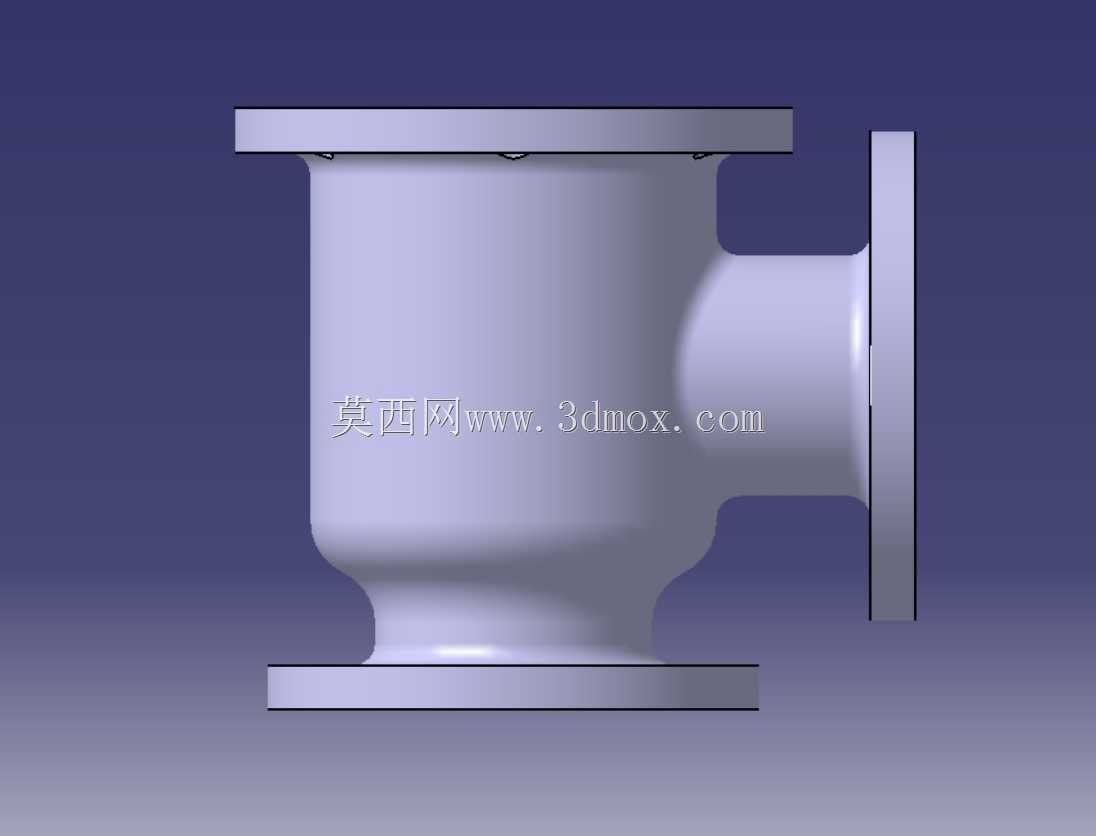

　　从结构设计逻辑来看，这款阀体采用直角三通的流道布局，垂直方向为上下贯通的直流道，侧向为90度引出的支流道，流道内壁做了圆弧过渡处理，没有突兀的直角拐点，能有效降低介质在转向分流过程中的局部阻力损失，减少介质内杂质在流道拐角处的沉积概率，长期运行时也能降低流道冲蚀磨损的速率。阀体的主体壁厚经过等强度校核，在法兰与筒体衔接的位置做了加厚过渡处理，因为该位置在承压状态下会出现应力集中现象，加厚的过渡圆角可以分散应力峰值，避免长期交变压力作用下出现结构疲劳开裂。

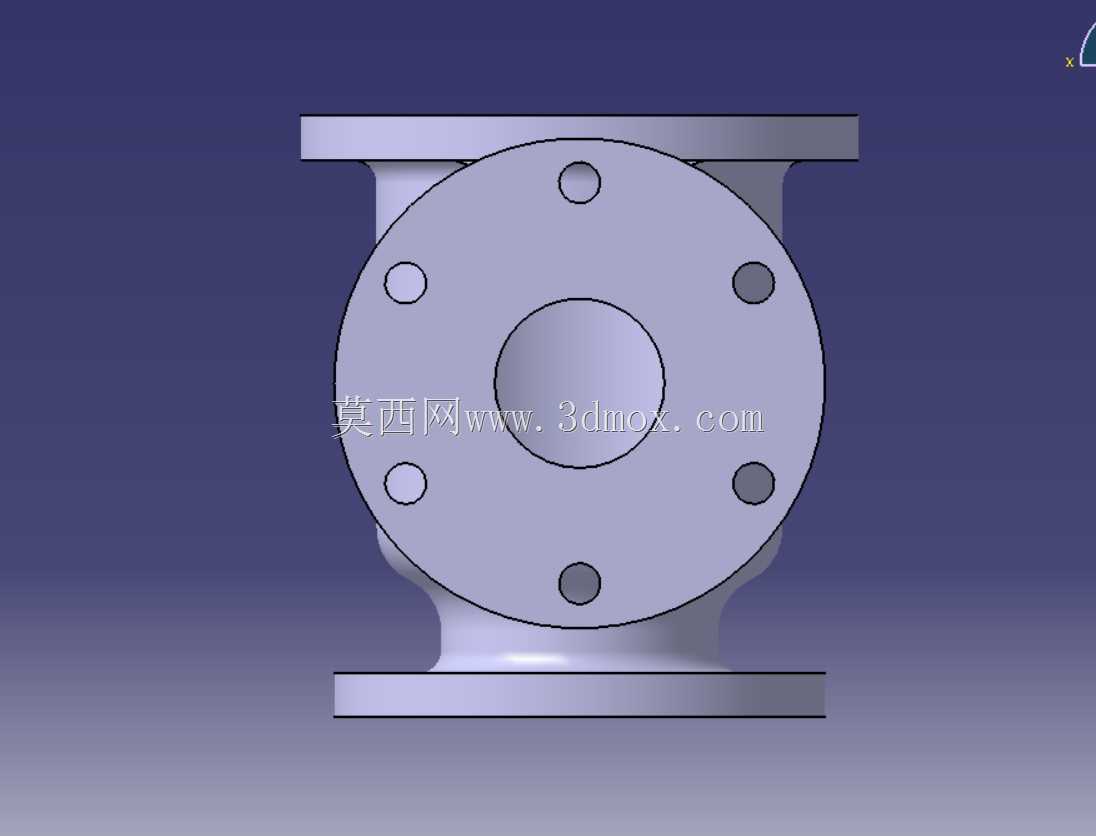

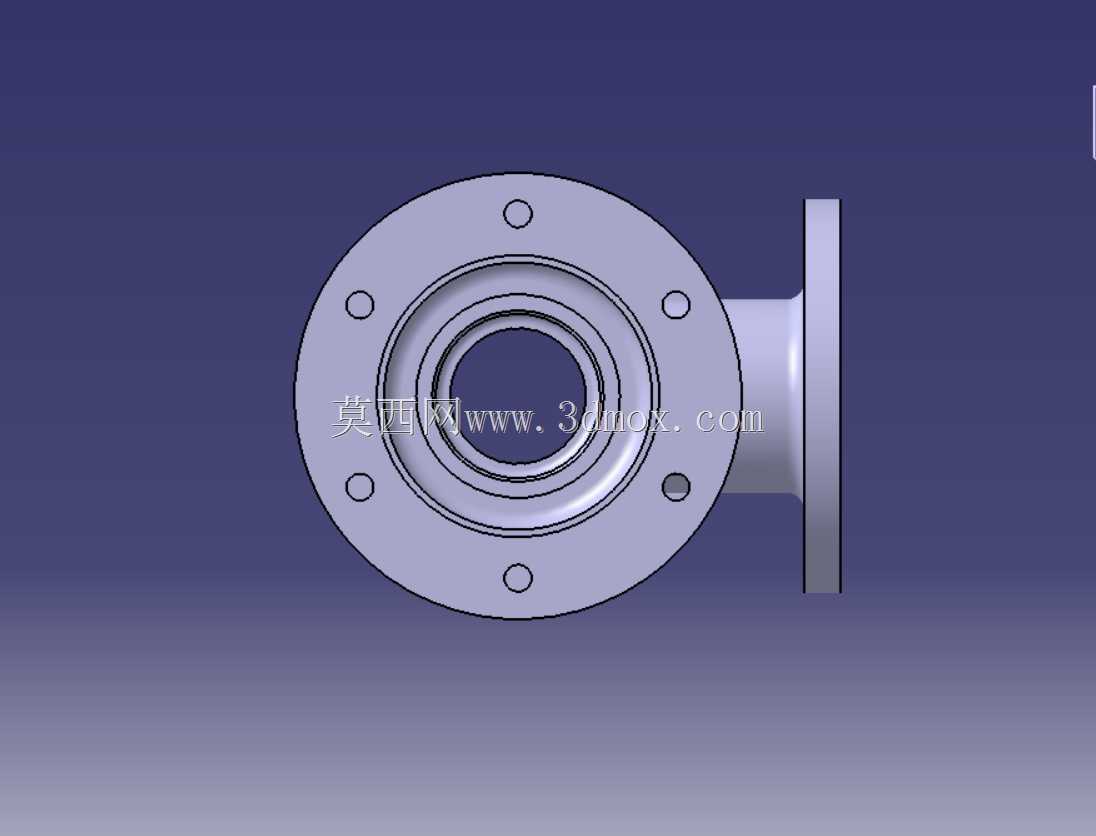

　　三个法兰端的螺栓孔采用跨中均布的排布方式，也就是相邻螺栓孔的中心连线与流道中心线呈45度夹角，这种排布方式能让法兰端面的压紧力分布更均匀，不会出现某一角度密封面压合力不足的问题，安装时也能适配不同安装空间的螺栓紧固操作，不会因为管路周边的支撑结构遮挡导致螺栓无法穿装。从安装边界来看，这款阀体的三个法兰端面均为垂直于对应流道轴线的机加工面，安装时不需要额外调整角度，只要保证对接管路的法兰端面与阀体法兰端面平行，穿入螺栓后按对角顺序逐步拧紧即可，不需要现场做焊接加工，后期维护拆解也更方便，适合需要定期检修清理管路的工况场景。

　　流道的通径在三个连接端保持一致，不存在缩径结构，不会因为阀体的接入导致管路整体通流能力下降，对于输送含有微小固体颗粒的流体介质，也不会因为通径突变造成颗粒卡滞。在实际选型应用中，这类阀体可以作为三通球阀、三通截止阀的主体外壳，内部装配对应的阀芯、阀杆、密封组件后就能实现流体的流向切换、分流调节功能，也可以直接作为管路三通连接件使用，相比焊接式三通，法兰连接的形式在后期管路改造、故障排查时能快速拆解，不需要切割管路，大幅降低运维成本。设计建模过程中，法兰端面的密封面粗糙度、螺栓孔的位置度、流道内壁的同轴度都做了严格的公差约束，保证加工完成后能与标准法兰配件实现互换，不需要单独定制对接件，降低现场安装的适配难度。阀体的外部轮廓没有多余的凸起结构，外部做了圆弧过渡，既可以减少铸造过程中的应力集中，也能在做外防腐处理时保证涂层均匀覆盖，不会出现积液死角造成外部腐蚀。对于不同的工况需求，只需要调整阀体的材质选型、壁厚参数、法兰压力等级，就能适配不同腐蚀性介质、不同工作压力的管路系统，结构本身的通用性较强，不需要大幅改动整体流道布局就能覆盖多数工业三通管路的使用需求。
