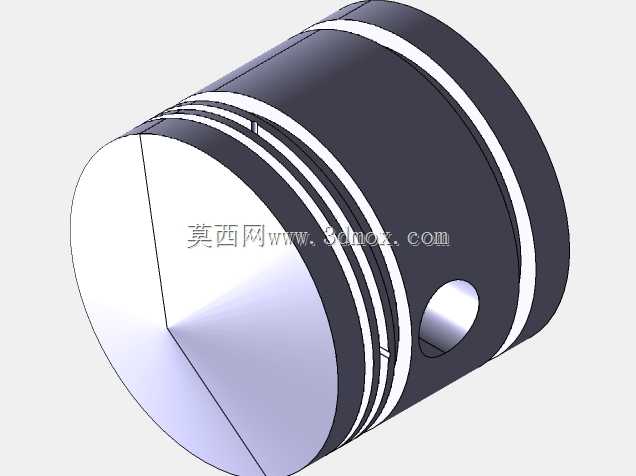

汽油发动机活塞结构三维数模

　　在往复式汽油发动机的核心运动机构中，活塞是直接参与能量转换的关键零件，其结构设计直接决定发动机的动力输出效率、运行可靠性与使用寿命。日常做动力总成结构匹配时，最先要明确活塞的安装边界：活塞整体为圆柱回转体结构，头部直径需与对应缸径保持严格的配合公差，裙部的型线设计要兼顾冷态装配间隙与热态膨胀后的贴合度，避免冷启动敲缸或热态拉缸故障。活塞头部加工有多道环槽，用于安装气环与油环，气环负责密封燃烧室的高压燃气，防止做功冲程的燃气窜入曲轴箱，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。环槽的宽度、深度以及槽岸的高度都需要经过强度校核，既要保证活塞环的安装定位可靠，也要预留足够的热膨胀余量，避免高温下环槽卡滞导致密封失效。活塞销孔的位置设计是整个零件的受力核心，销孔中心通常会相对于活塞中心做微小偏移，用来抵消做功冲程中活塞侧压力换向带来的敲击噪声，销孔内部的衬套配合尺寸需要与活塞销、连杆小头的尺寸链完全匹配，保证往复运动时的传力顺畅，同时避免应力集中造成销座开裂。

　　从功能特性来看，活塞顶部直接与高温高压燃气接触，工作瞬间温度可超过两千摄氏度，承压可达数兆帕，因此顶部的形状设计需要匹配燃烧室的涡流需求，不同排量、不同压缩比的发动机，活塞顶部的凹坑深度、气门避让坑的位置尺寸都有明确差异，既要保证压缩比符合设计要求，也要在上止点位置预留足够的气门运动间隙，防止活塞与进排气门发生运动干涉。在实际工程应用场景中，这类活塞模型可用于发动机总成的装配干涉检查、运动仿真分析，也可作为逆向设计、教学演示的基础数模。

　　建模过程中需要重点关注各特征的形位公差要求：活塞裙部的椭圆度设计是为了补偿热态下活塞销方向的膨胀量，保证活塞在工作温度下能与缸壁保持均匀贴合；环槽的平面度、销孔的同轴度都直接影响零件的装配性能，建模时需要严格按照实际加工工艺的基准来设置特征参考，避免数模与实际加工要求脱节。做运动仿真时，需要将活塞与连杆、曲轴的运动副设置准确，模拟不同曲轴转角下活塞的往复运动行程，验证活塞在上止点、下止点位置时与缸盖、曲轴平衡块的间隙是否符合安全要求，同时可以通过运动分析计算活塞的往复惯性力，为曲轴平衡块的设计提供数据支撑。

　　在结构强度校核环节，需要结合活塞的材料特性（通常为铝合金材质，兼顾轻量化与导热性），分析做功冲程最大爆发压力下活塞顶部的变形量、销座位置的应力分布，对应力集中的区域做圆角过渡优化，避免长期交变载荷下出现疲劳裂纹。很多新手建模时容易忽略活塞裙部的型线修正，直接做成等直径圆柱，实际生产中这样的活塞装配后热态下会出现卡滞，因此数模中需要准确体现裙部的中凸变椭圆特征，还原真实零件的设计细节。此外，活塞的重量控制也是设计中的重要环节，同组活塞的重量差需要控制在很小的范围内，避免发动机运转时出现不平衡振动，建模时可以通过质量属性评估功能快速测算零件重量，为后续的去重优化提供参考。在做整机装配匹配时，活塞的压缩高度是核心尺寸链参数，直接影响发动机的实际压缩比，这个尺寸需要与连杆长度、曲轴行程、缸体高度、缸垫厚度等参数做闭环校核，任何一个尺寸的偏差都会导致压缩比偏离设计值，进而影响发动机的动力性与燃油经济性。
