越野工况深花纹防滑橡胶轮胎结构设计

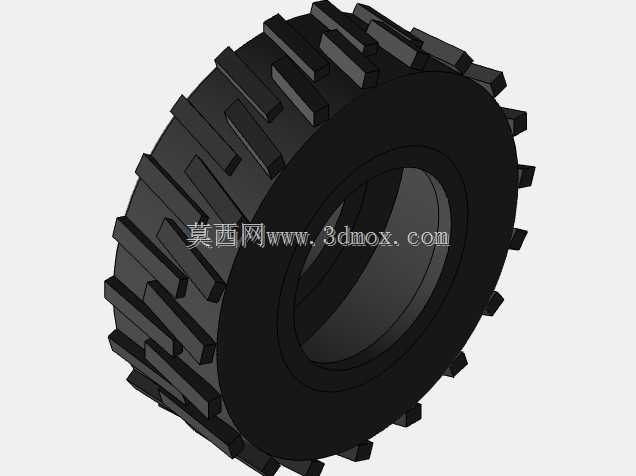

　　这款轮胎的三维结构设计，核心面向非铺装路面的轮式行走设备配套需求，常见于小型工程机械、农用作业机械、越野作业车辆的行走系统中，作为直接与地面接触的承载部件，需要同时兼顾承载能力、抓地性能、耐磨性能与缓冲减震的多重作用。设计初期首先明确了配套轮辋的安装边界，胎圈位置的内径尺寸严格匹配对应规格的轮辋座圈直径，胎圈部位内置的刚性圈结构在建模时做了等比例还原，保证充气状态下胎圈与轮辋的贴合压力均匀，避免行驶过程中出现胎圈脱开、漏气的问题。

　　胎面的花纹块排布采用了交错式的块状布局，相邻花纹块之间预留了足够的排泥、排石间隙，在泥泞、碎石路面作业时，花纹间隙可以快速排出嵌入的泥土与碎石，避免花纹被异物填满导致抓地力下降；每一块花纹块的侧边都做了倾斜的拔模角度处理，既符合橡胶硫化成型的工艺要求，也能在轮胎发生侧滑时增加侧向的咬合阻力，提升设备在倾斜路面行驶的稳定性。胎体的断面结构采用了常规的斜交胎层级设计思路，从胎面到胎侧的厚度做了渐变过渡，胎面位置的胶层厚度最大，保证耐磨性能与抗穿刺能力，胎侧位置的胶层适当减薄，提升轮胎的侧向形变能力，在经过凹凸不平的路面时可以通过自身形变吸收部分冲击载荷，减少传递到轮毂与悬挂结构的冲击力。

　　建模过程中对花纹块的根部做了圆角过渡处理，避免应力集中导致的花纹块根部开裂问题，这也是实际工程应用中轮胎早期损坏的高发位置，圆角半径的取值参考了同规格越野轮胎的成熟设计参数，在保证花纹块刚性的前提下尽可能降低应力集中系数。轮胎的整体外径、断面宽度、胎面宽度都严格对应目标配套设备的安装空间要求，安装后轮胎与车架、挡泥板之间预留了足够的跳动间隙，满足设备在满载工况下悬架压缩到极限位置时不会发生运动干涉。

　　从实际使用场景来看，这类深花纹轮胎在松软土地、碎石路面、积雪路面的抓地表现远优于普通公路花纹轮胎，块状花纹的边缘在车辆起步、制动时可以切入地面表层，提供足够的附着力，避免轮式设备出现打滑空转的问题；同时花纹块的高度设计兼顾了耐磨寿命与行驶噪音，花纹块过高会导致高速行驶时胎面形变过大、升温过快，花纹块过低则会缩短在粗糙路面的使用寿命，本次设计的花纹高度取值平衡了两种需求，既可以满足中低速作业场景的耐磨要求，也不会因为胎面刚度过低导致行驶稳定性下降。胎面的花纹排布还做了节距错位处理，避免相同节距的花纹块周期性接地产生共振噪音，这一细节对于有一定行驶速度要求的轮式设备来说十分必要，可以有效降低作业过程中的行驶噪音。在安装匹配层面，除了胎圈与轮辋的配合尺寸，还考虑了充气后的轮胎膨胀量，建模时的常温无内压状态尺寸，与额定充气压力下的工作尺寸差值控制在合理范围内，保证安装后轮胎的端面跳动、径向跳动量符合行走系统的装配精度要求，避免车辆行驶时出现异常抖动。
