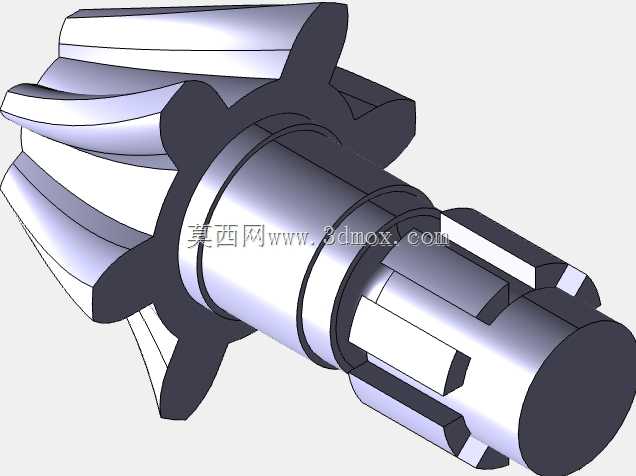

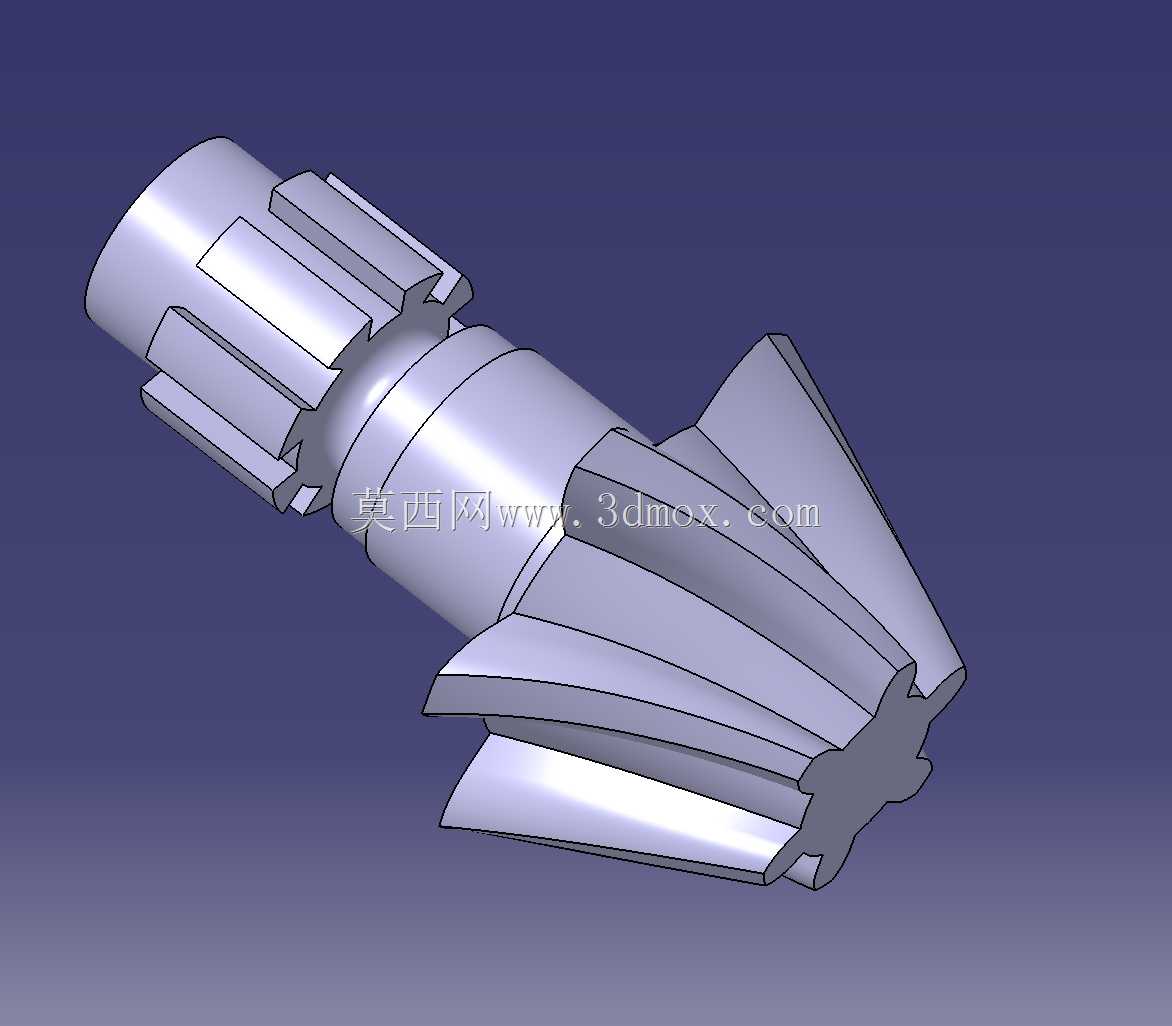

汽车传动系统用斜齿锥齿轮轴结构设计

项目分类:齿轮 发布时间:2025-09-16 ID:1081282
  • 汽车传动系统用斜齿锥齿轮轴结构设计
  • 汽车传动系统用斜齿锥齿轮轴结构设计

在动力传动系统的扭矩换向与减速增扭环节,斜齿锥齿轮轴是承担交错轴动力传递的核心承载零件,这类集成式轴齿结构省去了齿轮与轴分体装配的配合间隙,在高转速、交变载荷的工况下能保持更稳定的传动精度,避免分体结构因键连接磨损带来的传动回程误差。

从实际应用场景来看,这类零件最常出现在汽车差速器的输入端,负责将变速器输出的纵向扭矩换向90度传递给半轴齿轮,同时承担一级减速的扭矩放大作用;在工业机械的立式传动箱、农机的动力输出换向机构、小型工程机械的行走驱动箱中,这类斜齿锥齿轮轴也有广泛应用,相比直齿锥齿轮结构,斜齿设计在啮合过程中是渐进式接触,轮齿从齿端逐步啮合到全齿宽,传动过程的冲击、噪声远低于直齿结构,更适合转速波动大、需要频繁正反转的工况。

设计这类轴齿结构时,首先要确定的是安装边界的尺寸约束:轴端的花键段需要匹配输入端联轴器或者连接法兰的内花键参数,花键的模数、齿数、压力角要和上游传动件完全适配,同时要预留轴肩作为轴向定位基准,保证轴承安装位的轴向窜动量控制在0.02mm以内,避免齿轮啮合时出现偏载。锥齿轮段的分锥角需要根据两交错轴的交角确定,绝大多数差速器应用场景下两轴交角为90度,此时分锥角的正切值等于配对齿轮的齿数比,齿宽系数通常取0.25-0.3倍的锥距,避免齿宽过大导致小端齿顶过薄、热处理时出现开裂风险。

结构设计上,齿轮与轴的过渡位置必须设计足够大的圆角过渡,避免应力集中,因为在车辆急加速、急减速或者承受冲击载荷时,轴齿结合位置是应力最高的区域,直角过渡很容易在交变载荷下出现疲劳断裂。轴承安装位的轴径尺寸需要匹配所选圆锥滚子轴承的内径,同时要考虑轴承的安装拆卸空间,轴肩高度不能超过轴承内圈的拆卸高度,方便后期维护时的轴承更换。轮齿的螺旋方向需要根据实际旋转方向确定,保证啮合时轴向力指向轴承的大端支撑侧,抵消部分传动过程的轴向窜动,降低轴承的轴向载荷。

从加工工艺性角度考虑,斜齿锥齿轮的齿形加工通常采用刨齿或者铣齿工艺,建模时需要严格按照渐开线齿形生成逻辑构建齿面,保证齿面的接触区在齿宽中部,靠近小端位置预留合适的接触余量,避免装配后出现大端接触或者齿顶接触的异常啮合状态。轴上所有需要磨削加工的配合面,都要设计越程槽结构,保证磨削加工时能加工到整个配合面,没有残留的刀痕或者未加工区域,影响配合精度。

实际选型应用时,需要根据传递的额定扭矩、最高工作转速核算轮齿的接触强度和弯曲强度,轴的直径要满足扭转强度和弯曲强度的校核要求,特别是花键段的挤压应力,要控制在材料许用应力范围内,避免大扭矩下花键出现压溃变形。材料通常选用20CrMnTi渗碳淬火处理,齿面硬度达到HRC58-62,芯部硬度保持HRC30-45,既保证齿面的耐磨性能,又让芯部有足够的韧性承受冲击载荷,避免轮齿受冲击时出现断齿问题。

装配过程中,这类齿轮轴需要通过调整垫片厚度来控制锥齿轮的啮合间隙,正常啮合侧隙控制在0.1-0.3mm之间,侧隙过小会导致传动卡滞、齿面磨损加快,侧隙过大会导致换向时冲击过大、传动噪声升高。啮合接触斑点的检查是装配的核心环节,正常状态下接触斑点应位于齿面中部,接触长度不小于齿宽的60%,接触高度不小于齿高的50%,如果出现接触位置偏移,需要通过调整轴承座的位置或者垫片厚度来修正啮合位置,保证全工况下的传动平稳性。
