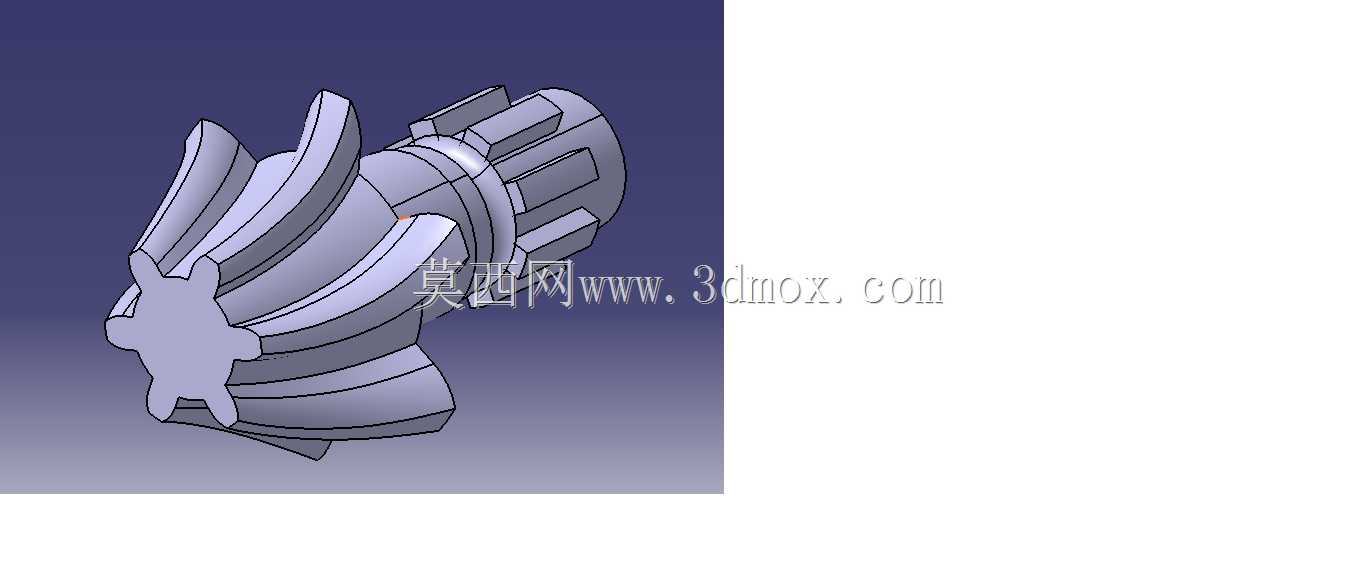

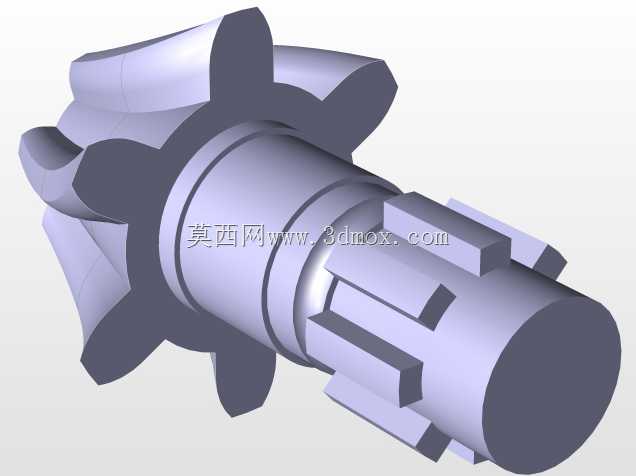

螺旋锥齿轮带花键轴传动结构

在中小功率传动的动力换向场景里，这类带集成花键轴的螺旋锥齿轮是差速、转角传动模块里的核心受力件，常见于小型工程机械的行走驱动端、农用机具的动力输出转角箱、轻工设备的垂直轴传动工位，区别于直齿锥齿轮，它的齿向呈螺旋状排布，啮合过程中轮齿是逐步进入接触再逐步退出，不会出现直齿锥齿轮那种整齿突然啮合的冲击感，运行噪音更低，承载能力也比同模数的直齿锥齿轮高出30%左右，适合转速在1500rpm以内、需要稳定传递扭矩的工况。

从结构设计逻辑来看，这个零件把传动锥齿和动力输入的花键轴做成了一体式结构，没有采用分体过盈配合或者键连接的装配形式，本质是为了消除装配间隙带来的传动回差，同时减少装配环节的累计公差，在紧凑安装空间里能最大化缩减轴向尺寸，避免分体结构在交变载荷下出现配合松动、键槽压溃的失效问题。齿部的螺旋角设计通常取35度标准值，这个角度下轮齿的重合系数能达到1.2以上，啮合时至少有一对半轮齿同时参与受力，载荷分布更均匀，不会出现单齿受力过载断齿的情况，齿面的接触区特意设计在齿高中部偏趾端位置，避免装配时出现边缘接触导致的局部应力集中。

安装边界上，轴端的花键采用矩形花键结构，相比渐开线花键它的对中性更易调整，适合需要频繁拆装维护的传动箱结构，花键的大径、小径公差严格按照过渡配合选取，既保证装配时能顺利推入配合件，又不会在传递扭矩时出现径向窜动。齿轮背部的轴肩是核心的安装定位基准，装配时轴肩端面直接贴合轴承内圈端面，轴向定位精度控制在0.02mm以内，避免齿轮啮合时出现轴向窜动导致的齿面偏磨。齿部的大端端面到轴肩的距离是安装时的核心尺寸链节点，这个尺寸直接决定一对锥齿轮的安装距，一旦偏差超过0.1mm，就会导致啮合接触区偏移到齿端，轻则运行噪音增大，重则出现轮齿崩裂的失效。

实际工况应用里，这类零件通常配对使用，轴线呈90度垂直布置，把水平方向输入的动力转换为垂直方向输出，比如在小型清扫设备的滚刷驱动机构里，电机水平布置，通过一对这类螺旋锥齿轮把动力转向后传递给垂直安装的滚刷，不需要额外增加带轮或者链轮的转向结构，整体传动箱的体积能缩小40%以上。在设计校核阶段，需要重点验算齿根弯曲强度和齿面接触强度，针对有正反转频繁切换的工况，还要额外校核轮齿的双向弯曲疲劳强度，避免反复交变载荷下出现齿根裂纹。齿部的加工通常采用精锻后铣齿的工艺，齿面粗糙度控制在Ra1.6以内，减少啮合时的摩擦损耗，花键部分采用磨削加工，保证配合面的尺寸精度，整体热处理采用渗碳淬火工艺，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-35，既保证齿面的耐磨性能，又让芯部有足够的韧性承受冲击载荷，不会出现硬度过高导致的轮齿脆断问题。

在装配调试环节，需要通过调整垫片的厚度来控制两个配对齿轮的安装距，保证啮合接触区符合设计要求，空载转动时不能有卡滞、异响，加载运行后齿面接触斑点要沿齿长方向达到60%以上，沿齿高方向达到50%以上，才能保证长期运行的可靠性。这类一体式螺旋锥齿轮结构相比分体装配结构，零件数量更少，装配工序更简单，在批量生产的小型传动设备里能有效降低生产和装配成本，同时提升传动系统的整体刚性，减少后期维护的频次。
