钢管桁架式卡丁车车架底盘结构设计

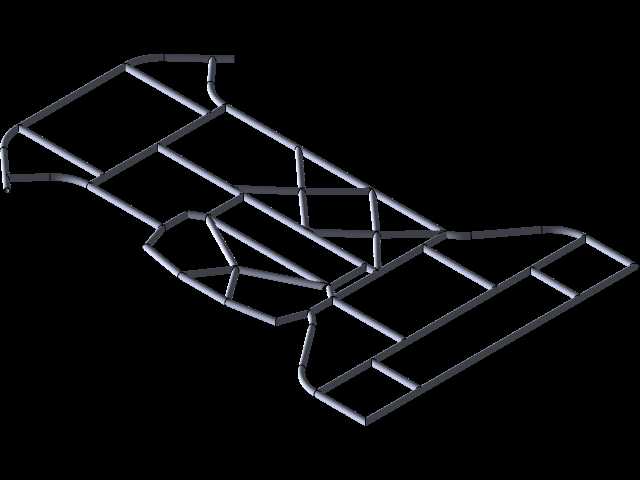

该卡丁车车架底盘采用圆钢管空间桁架结构形式，整体为一体化焊接成型的承载基体，是卡丁车所有功能部件的安装基准，直接决定整车的操控稳定性与碰撞安全冗余。从实际场地应用场景来看，这类车架多用于休闲娱乐场经营性卡丁车、业余赛事入门级改装卡丁车，适配室内硬化赛道、户外铺装短道的使用需求，可承受连续过弯时的侧向载荷、颠簸路面的垂向冲击以及低速碰撞时的能量吸收需求。设计阶段优先考虑了侧面发动机的悬置布置需求，在车架中部偏侧预留了独立的发动机安装点位，点位周边通过斜向钢管做局部加强，避免发动机运转振动传递至驾驶区域引发共振，同时平衡了整车前后轴荷分配，让重心位置落在前后轴之间偏前的合理区间，提升转向响应速度。车架前部预留了转向机构、前防撞梁与前轮悬架的安装边界，管架的间距尺寸匹配常规卡丁车转向节、摇臂的安装孔位标准，无需额外改制即可适配通用化的行走部件；中部驾驶区域的管架轮廓符合人体工程学坐姿要求，预留了座椅安装固定点、安全带锚点以及脚踏机构的布置空间，两侧的边梁同时承担侧碰防护的作用，碰撞时可通过管架的塑性变形吸收冲击能量，避免驾乘人员受到直接挤压。后部结构围绕传动系统、后轴与后轮制动部件设计，横向连接的钢管保证了后轴安装的同轴度基准，减少行驶过程中后轮的偏摆量。整体管架的管径与壁厚选型兼顾了结构强度与轻量化需求，所有管材连接节点均采用相贯线切割后满焊处理，避免应力集中引发的焊缝开裂问题，桁架的斜撑布置遵循力流传递路径，让行驶过程中产生的各类载荷可以通过管架均匀分散至整个基体，不会出现局部应力过载的情况。安装边界方面，车架底部预留了统一的离地间隙，适配常规10寸卡丁车轮毂的安装高度，各安装点位的平面度公差控制在合理范围内，保证后续部件装配时无需反复调校即可达到设计配合精度，侧面发动机悬置点位的高度设计也匹配通用小型汽油机的输出轴中心高，可直接对接传动链轮组件，减少传动系统的额外转接结构，降低动力传递过程中的损耗。
