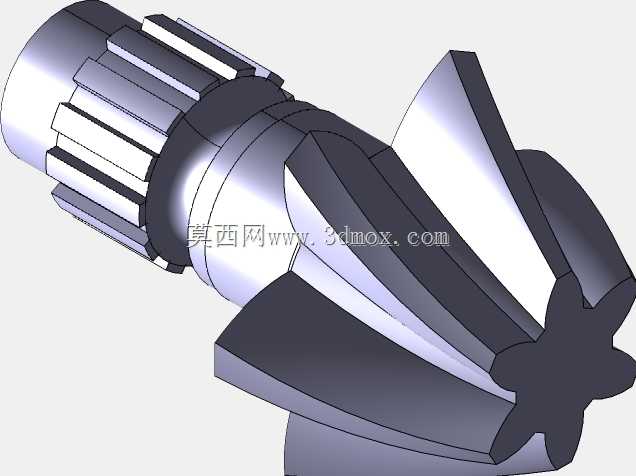

带花键轴段的螺旋锥齿轮传动构件

项目分类:齿轮 发布时间:2025-09-16 ID:1081298
  • 带花键轴段的螺旋锥齿轮传动构件

  在相交轴动力传递的工况场景中,螺旋锥齿轮是应用占比极高的传动构件,这类构件常见于差速器总成、机床主轴进给箱、工程机械行走驱动桥、航空附件传动箱等需要改变动力传递方向的部位,相比直齿锥齿轮,螺旋锥齿轮的轮齿呈螺旋状排布,啮合过程中至少有两对轮齿同时参与接触,重合度更大,传动过程的冲击载荷更小,运行噪音更低,承载能力也有明显提升,适合中高速、重载的传动需求。本次建模的螺旋锥齿轮采用轴齿一体化结构,输入端直接加工出外花键轴段,省去了齿轮与轴之间的键连接、过盈配合等装配环节,从根源上避免了装配间隙带来的传动回差,也减少了装配工序带来的累计误差,整体刚性更强,适合对传动精度要求较高的场合。

  花键轴段采用矩形花键齿形,齿侧定心精度高,导向性好,能够传递较大的扭矩,安装时可直接与配套的内花键套配合,轴向可根据装配需求做小范围的滑移调整,适配不同的安装距要求。齿轮部分的轮齿采用等顶隙收缩齿设计,啮合过程中齿顶与配对齿轮的齿根之间保持恒定的间隙,避免轮齿受热膨胀后出现顶死现象,同时也能储存少量润滑脂,减少啮合面的磨损。建模过程中首先确定齿轮的基本参数,根据传动比要求选定齿数,结合安装空间确定节锥角、齿顶高系数、顶隙系数,再通过螺旋角的调整优化啮合接触区的位置,确保载荷均匀分布在轮齿中部,避免出现边缘接触导致的轮齿断裂。

  轴段部分的直径根据扭矩计算结果确定,满足扭转强度要求,花键的齿数、模数结合轴径选取,确保花键的挤压强度、剪切强度符合工况载荷要求。齿轮与轴段的过渡位置设计有圆角过渡,避免应力集中,在交变载荷作用下减少轴肩位置的断裂风险。安装边界方面,花键轴段的长度需要满足配套花键套的啮合长度要求,齿轮背锥面到轴段定位端面的距离需要严格控制,确保装配后齿轮的啮合位置符合设计要求,轮齿的大端、小端倒角处理到位,避免装配过程中出现磕碰损伤,也能去除加工毛刺。实际应用中,这类一体化螺旋锥齿轮轴常配对使用,装配时需要调整配对齿轮的安装距,保证接触斑点位于轮齿齿面的中部,偏向小端位置,确保满载荷运行时接触斑点不会偏移到轮齿边缘。

  润滑方面根据运行转速选择润滑方式,中低速工况可采用润滑脂润滑,高速工况则需要采用飞溅润滑或者压力喷油润滑,确保啮合面得到充分的冷却和润滑,延长使用寿命。建模时对轮齿的齿面做了连续曲率处理,确保齿面光滑无突变,啮合过程中不会出现卡滞,轴段的同轴度、齿轮的径向跳动、端面跳动都按照传动精度等级做了约束,满足不同精度等级的传动需求。这类构件在设计时还需要考虑热处理工艺,轮齿部分通常需要进行渗碳淬火处理,提高齿面硬度,增强耐磨性,轴段部分根据强度要求可进行调质处理,保证芯部的韧性,能够承受冲击载荷,避免过载断裂。
