机械车间用双轴承支撑承载组件结构

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1081303
  • 机械车间用双轴承支撑承载组件结构
  • 机械车间用双轴承支撑承载组件结构
  • 机械车间用双轴承支撑承载组件结构
  • 机械车间用双轴承支撑承载组件结构
  • 机械车间用双轴承支撑承载组件结构
  • 机械车间用双轴承支撑承载组件结构

在常规机械加工车间的产线辅助工装、小型传动设备改造、非标自动化工位搭建场景里,这类双轴承支撑组件是很常见的传动支撑单元,很多一线做设备维护、结构改型的工程师都接触过类似结构,它的核心作用是为贯穿式传动轴提供两个点位的径向支撑,抵消轴系运转过程中产生的径向跳动与偏载力矩,避免单轴承支撑时出现的悬臂挠曲问题,保障轴端连接的带轮、齿轮、执行端头的运转同轴度。

从实际使用场景来看,这类组件常被用在小型输送线的动力端支撑、专机的刀具主轴辅助支撑、工装夹具的旋转定位轴座位置,相比单轴承座拼接的结构,它的两个轴承安装位在同一个箱体本体上一次加工成型,从加工根源上就消除了两个分体轴承座安装时的找正误差,不需要现场反复打表调整两个支撑点的同轴度,能大幅缩短现场装配的调试周期,也能避免后期设备运行中因为安装座移位带来的轴承偏磨、轴系异响问题。

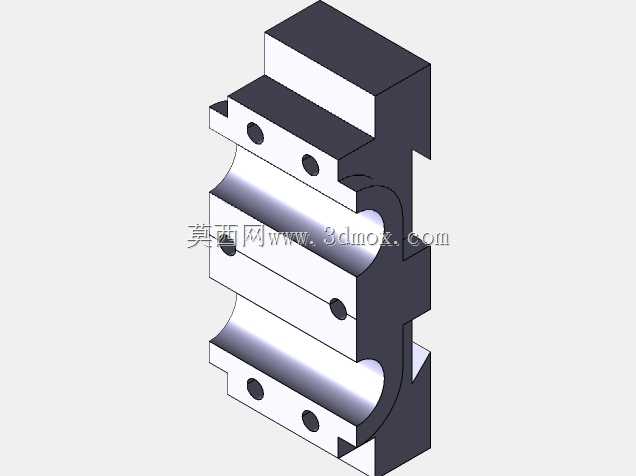

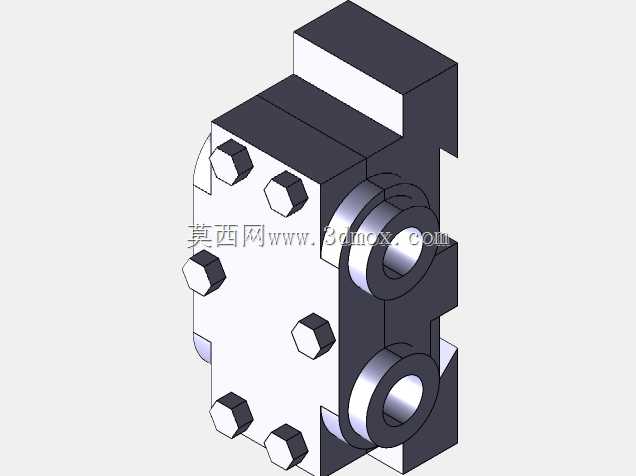

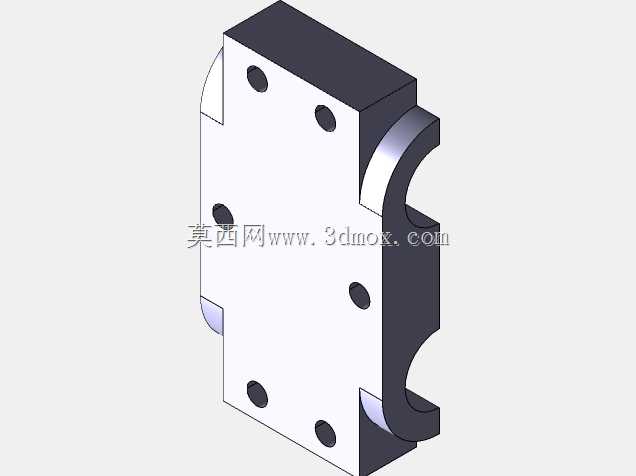

结构设计上,这个组件采用了一体式铸铁箱体作为基体,箱体上部预留了多个螺栓沉孔,用来安装上压盖,实现轴承外圈的轴向定位,压盖和箱体的结合面做了平面精加工,合装后能避免杂质进入轴承腔,也能防止润滑脂外泄。箱体下部延伸出带安装槽的定位基座,安装槽的宽度和设备机架的常用安装型钢尺寸匹配,安装时不需要额外加工过渡连接板,直接将基座卡在机架的安装梁上,穿入紧固螺栓就能完成固定,安装边界的容错空间比较大,即使机架上的安装孔位有小范围的偏差,也能通过基座上的长槽调整位置,不需要重新扩孔。

轴承安装腔的设计采用了基孔制配合公差,两个腔室的同轴度公差控制在0.02mm以内,能适配常规的深沟球轴承或者角接触轴承安装,根据不同的载荷需求,可以选择不同精度等级的轴承装入,不需要修改箱体的主体结构。箱体侧面的轴承孔位预留了挡圈槽,装入孔用弹性挡圈就能实现轴承外圈的另一侧轴向定位,不需要额外加工定位台阶,简化了箱体的加工工序,也降低了加工过程中的废品率。

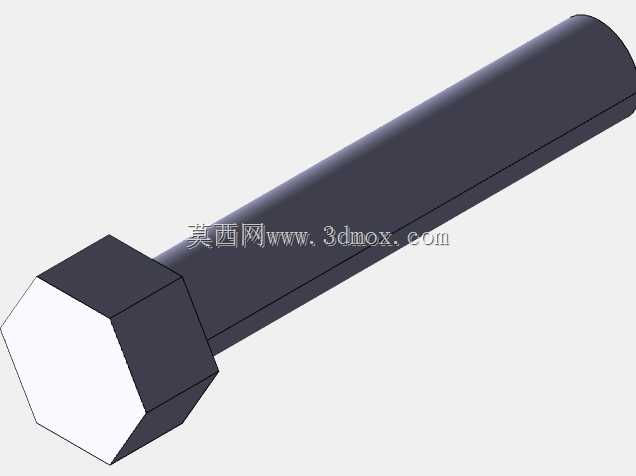

从实际装配逻辑来看,这个组件的装配顺序非常清晰,先将两个轴承分别从箱体两侧压入安装腔,装入孔用挡圈固定外圈,再穿入传动轴,装上上部压盖,拧紧紧固螺栓就能完成轴系的支撑组装,整个装配过程不需要专用工装,普通的钳工工具就能完成操作,后期维护更换轴承时,只需要拆开上压盖,从侧面就能顶出旧轴承,不需要将整个基座从设备上拆下来,能大幅降低后期的维护停机时间。

在承载能力设计上,这个双轴承结构的支撑跨距经过了优化,两个轴承的中心距刚好匹配常用直径20-30mm传动轴的最优支撑跨距比,能在有限的安装空间内最大化提升轴系的刚性,当轴端承受径向载荷时,两个轴承能均匀分担载荷,避免单个轴承过载失效,相比同尺寸的单轴承座,它的允许径向载荷能提升60%以上,同时能承受一定量的轴向窜动力,适配正反转频繁、启动冲击较大的工况。

外形尺寸方面,这个组件的整体轮廓方正,没有突出的尖锐结构,在设备上安装时不会和周边的管线、其他结构件产生干涉,箱体的外壁做了适度的减重处理,在不影响结构刚性的前提下,去除了多余的壁厚材料,既降低了整体重量,也减少了铸造时的材料消耗,同时外壁的加强筋结构沿着轴承孔的受力方向布置,能在承受大载荷时避免箱体出现形变,保障轴承安装位的精度长期稳定。

很多工程师在做小型传动结构设计时,往往会忽略轴承支撑座的一体式设计优势,采用两个分体式轴承座拼接,最后在装配时花费大量时间找正同轴度,甚至因为找正精度不足导致轴承提前失效,而这种一体式双轴承组件的结构,刚好解决了这个痛点,它把需要现场保证的装配精度,提前通过零件的加工精度来实现,降低了对现场装配人员的技术要求,也提升了整个传动结构的运行可靠性,不管是用于新设备的结构设计,还是旧设备的传动部位改造,都是非常实用的支撑结构选择。
