阀门管路用转向连接关节结构

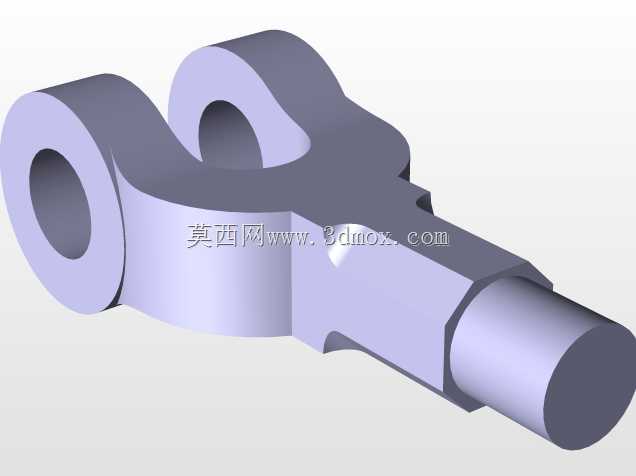

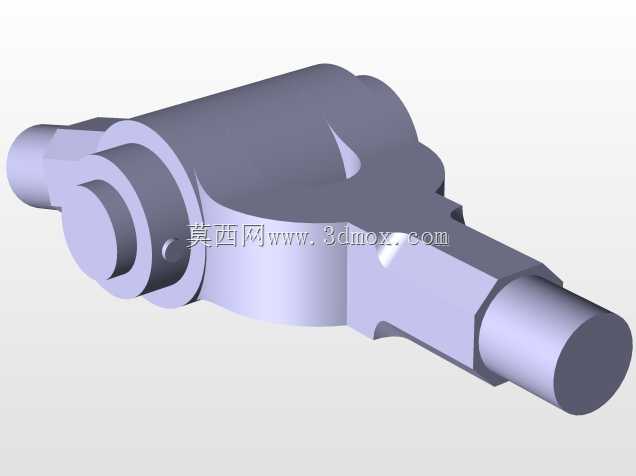

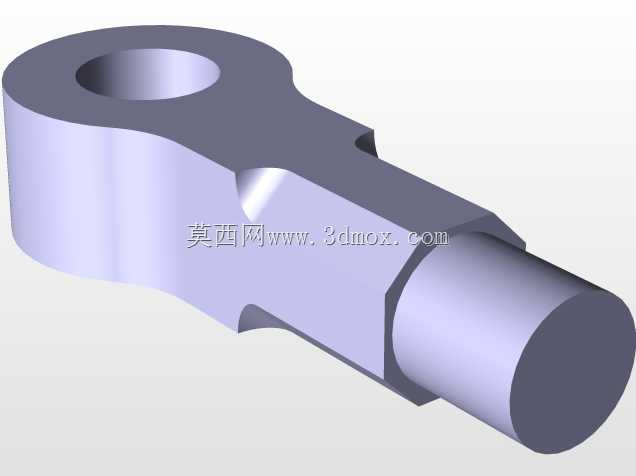

　　在流体输送管路系统的阀组集成布局中，这类转向连接关节是解决管路走向偏移、消除装配应力的核心连接件，常应用在仪器仪表配套的流体控制回路、小型液压阀组的外接管路对接场景中，区别于标准直通接头，它可以在有限的安装空间内完成两个呈一定角度的管路端口对接，避免管路强行弯折造成的通径缩颈、应力集中开裂问题。从结构功能来看，该关节主体采用一体化锻坯加工的成型思路，主体腔体为等径通流结构，两端分别设置外圆柱插接段与侧置连接轴结构，其中侧置的轴段用于和阀块上的安装座形成铰接配合，允许关节在安装后具备小角度的偏转余量，用来补偿管路加工、装配过程中产生的位置度误差，避免硬对接造成的密封面压偏、螺栓载荷不均问题。

　　两端的插接段外径尺寸按照常规仪表管路的标准通径匹配设计，插接段根部设置有退刀槽结构，既方便密封件的安装定位，也能在插接到位后形成轴向限位，保证插入深度符合管路连接的密封要求，不会因为插入过深挤占通流面积，或是插入过浅造成密封配合长度不足引发泄漏。设计过程中优先考虑了安装边界的适配性，主体的最大外轮廓尺寸控制在小型阀组的安装间隙允许范围内，铰接轴的中心高与阀块安装座的中心高保持一致，偏转时的最大外摆半径不会和周边的阀件、固定螺栓发生运动干涉，不需要额外调整周边元件的布局位置就能完成装配。

　　腔体内部的流道做了圆弧过渡处理，没有直角转折结构，能降低流体流经关节时的局部阻力损失，减少介质在转折处的涡流滞留，对于带有微小固体颗粒的介质工况，也能降低颗粒在腔体内沉积堵塞的概率。关节的外表面没有多余的凸台结构，铰接位置的配合面做了粗糙度控制，既保证铰接转动时的顺滑度，也能避免配合间隙过大造成的管路振动偏移，在长期带压工作的状态下，铰接位置的配合面能承受管路内压产生的轴向推力，不会出现脱开、错位的问题。

　　实际选型应用时，这类关节多用于中低压的仪表风、液压控制油、低压输水的管路回路中，不需要额外加装转向弯头就能完成非同轴管路的对接，能减少管路系统的接头数量，降低潜在的泄漏点数量，装配时只需要先将铰接端与阀块座体通过销轴固定，再将两端管路分别与插接段完成密封连接，最后调整偏转角度至管路无额外应力的状态后锁定铰接位置即可，相比采用多个标准接头拼接的转向结构，整体装配效率更高，占用的安装空间更小，也更适合在仪器仪表这类布局紧凑、安装空间受限的阀组场景中使用。结构建模过程中，需要重点保证铰接轴与主体腔体的位置度公差，两端插接段的同轴度公差，以及流道过渡处的曲面顺滑度，避免加工完成后出现装配卡滞、通流面积不足的问题，同时主体的壁厚按照对应压力等级的强度要求做了均匀化处理，没有局部壁厚过薄的强度薄弱点，也不会因为壁厚过大造成整体重量冗余，在满足承压强度要求的前提下尽可能控制了整体重量，降低对管路的附加载荷。
