重锤杠杆式法兰连接安全阀结构设计

在承压类设备与工业管路系统中，超压泄放装置是最后一道安全屏障，杠杆式安全阀依靠重锤力矩平衡阀瓣承压载荷的原理，在中低压蒸汽管路、小型压力容器、常压储槽的超压防护场景中有着长期稳定的应用。不同于弹簧式安全阀受弹簧刚度衰减、介质温度影响弹力的特性，杠杆重锤结构的泄放压力可通过重锤在杠杆上的位置进行线性调整，整定过程直观可测，日常运维中无需拆解阀体即可完成压力校验，非常适合对泄放压力稳定性要求高、运维频次低的工业场景。

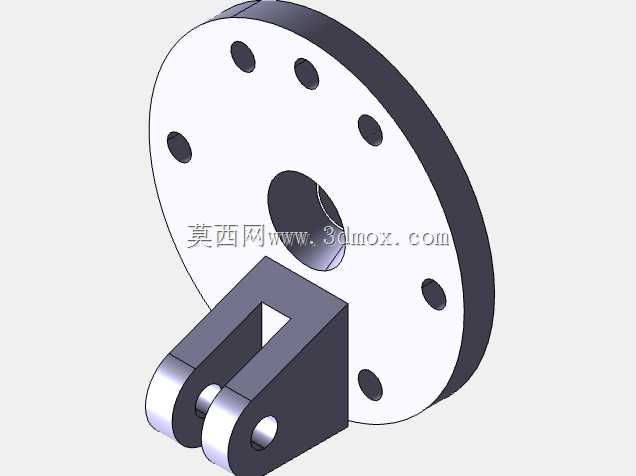

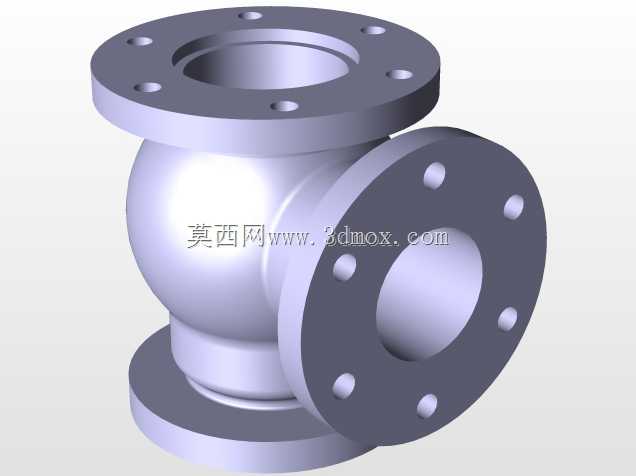

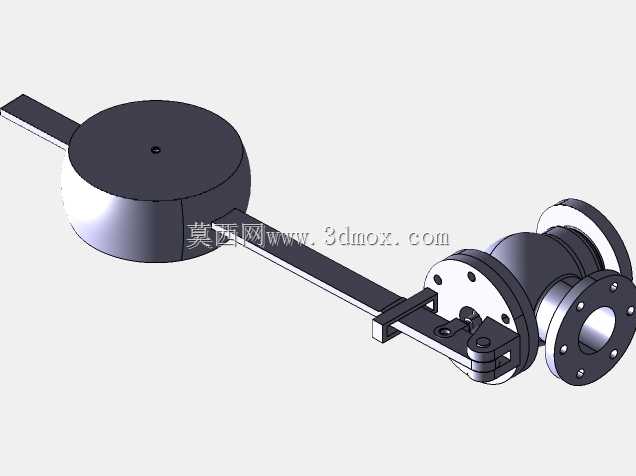

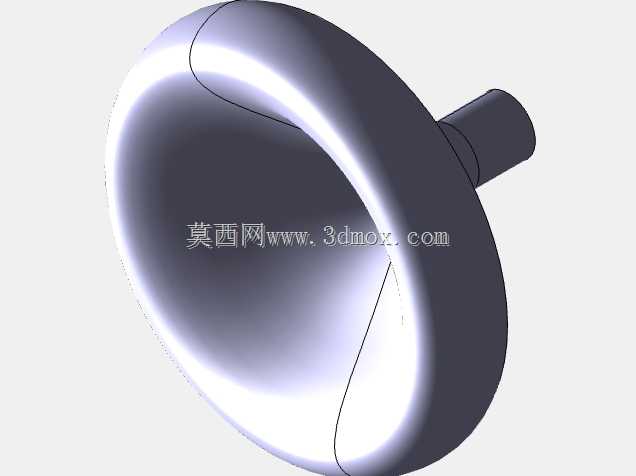

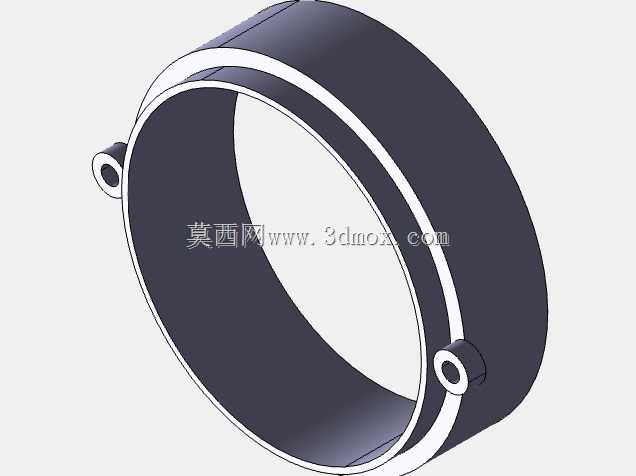

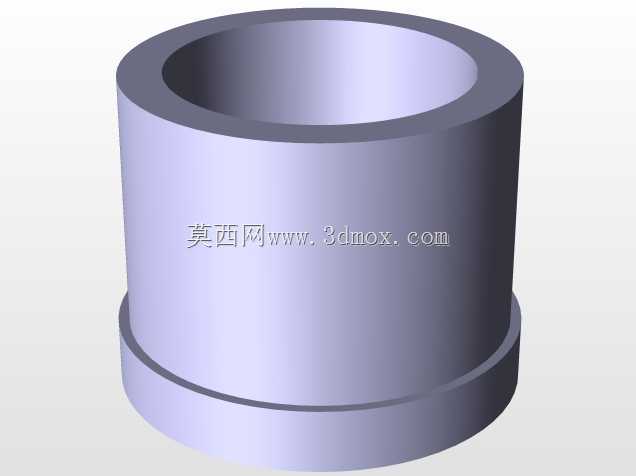

从结构组成来看，这套模型完整还原了杠杆安全阀的核心受力与密封结构：阀体部分采用法兰连接形式，进出口端的法兰盘预留了均匀分布的螺栓通孔，可直接与同压力等级的管路法兰配对安装，安装时需保证阀杆轴线与水平面垂直，避免杠杆偏载导致阀瓣密封面偏磨、泄放压力偏差超差。阀瓣与阀座的密封面采用锥面配合结构，关闭状态下依靠重锤通过杠杆放大的压紧力实现密封，当管路内部介质压力超过整定值时，介质作用在阀瓣上的向上推力打破力矩平衡，阀瓣抬升，介质从阀体侧的出口端快速泄放，当管路压力回落至整定压力的回座压差范围内时，重锤力矩重新带动阀瓣回落压紧密封面，阻止介质继续泄漏。

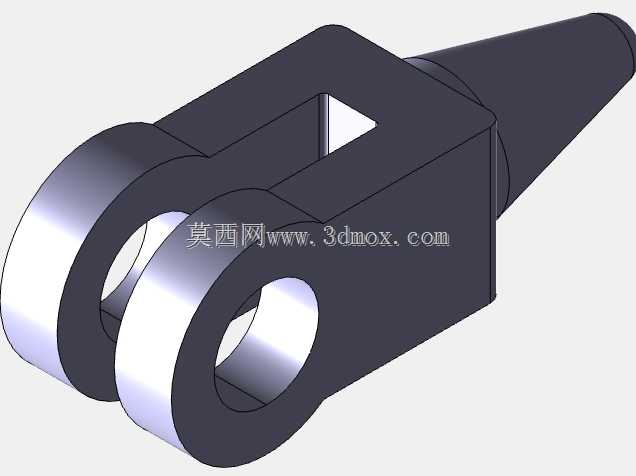

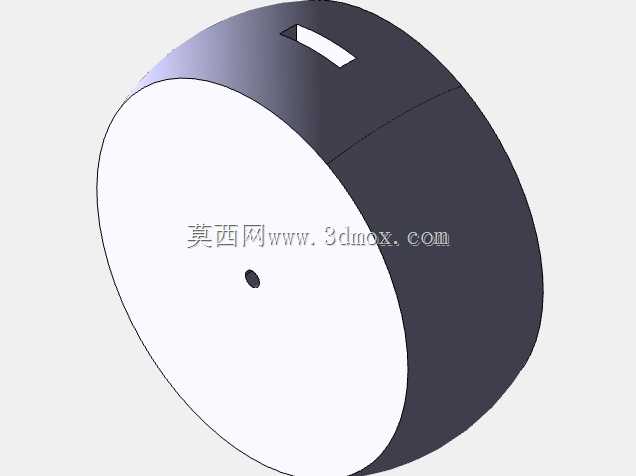

设计过程中首先需要明确力矩匹配关系：杠杆的支点位于阀杆顶端与杠杆的铰接位置，重锤安装在杠杆的长臂端，阀瓣受力点位于支点靠近阀体的短臂侧，通过力臂长度的比值放大重锤的重力，以此平衡介质压力对阀瓣的向上作用力，建模时需要严格控制铰接点的配合间隙，既要保证杠杆绕支点转动灵活无卡滞，又要避免间隙过大导致杠杆晃动、阀瓣对中偏移。重锤部分采用圆柱式实心结构，重心与杠杆轴线重合，避免重锤自重产生附加偏心力矩，杠杆本体采用等截面长条结构，在与阀杆铰接、重锤固定的位置做了局部加厚处理，避免长期受交变载荷作用出现弯曲变形。

从安装边界来看，阀体进出口法兰的密封面为突面形式，适配通用石棉橡胶垫或金属缠绕垫片，安装时需在杠杆的活动范围内预留足够的操作空间，不得在杠杆上方或下方堆放杂物，避免阻碍杠杆抬升动作导致超压时无法正常泄放。重锤在杠杆上的位置设置了刻度标识与锁紧结构，完成压力整定后可通过锁紧螺栓固定重锤位置，防止设备运行过程中重锤滑移导致整定压力偏移。不同于先导式安全阀需要外接导压管路的复杂结构，这套杠杆安全阀无需额外辅助动力，完全依靠机械结构实现压力自动泄放，在断电、气源中断的极端工况下依然可以可靠动作，适合在小型供热锅炉、压缩空气储罐、低压化工反应釜等场景中作为独立的超压防护装置使用。

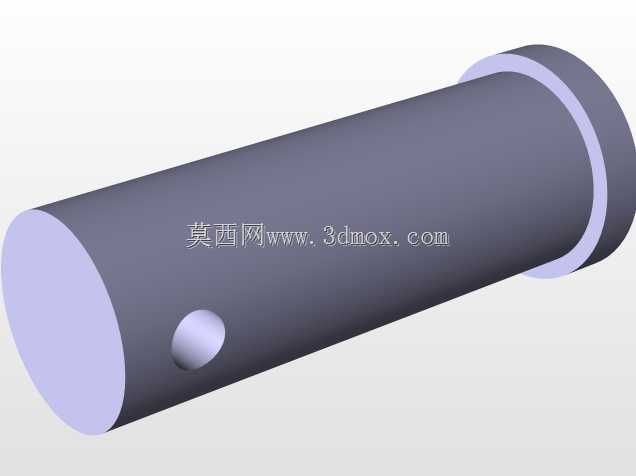

建模过程中对各运动部件的干涉情况做了完整校验：杠杆绕支点转动至最大开启高度时，重锤不会与阀体或外部管路发生碰撞，阀瓣抬升过程中始终沿阀杆轴线做直线运动，无侧向卡滞风险；铰接位置的销轴与孔采用间隙配合，装配后可灵活转动，无过盈抱死的问题。法兰端的螺栓孔位置与公称通径对应的标准法兰尺寸完全匹配，可直接导入管路装配体中完成整体布局设计，无需额外调整安装接口尺寸。在日常运维层面，这种结构的安全阀可通过在线移动重锤位置完成压力校验，无需将阀体从管路上拆解下来，大幅降低了运维检修的工作量，同时结构中无弹性元件，不存在长期使用后元件疲劳失效的问题，只要定期检查铰接部位的锈蚀磨损情况、重锤位置是否偏移，即可保证设备长期可靠运行。
