带凸爪咬合结构的柔性传动联轴器

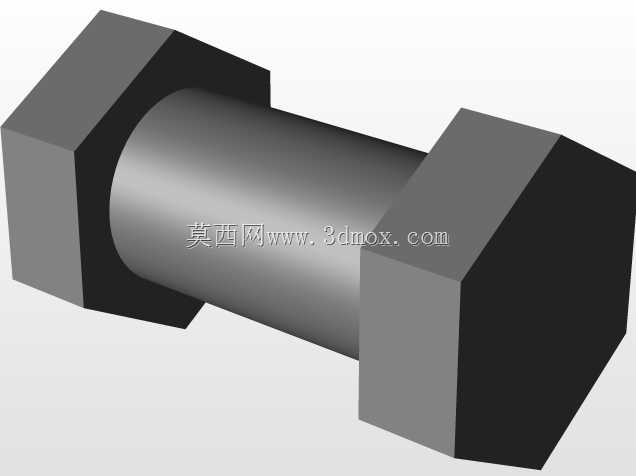

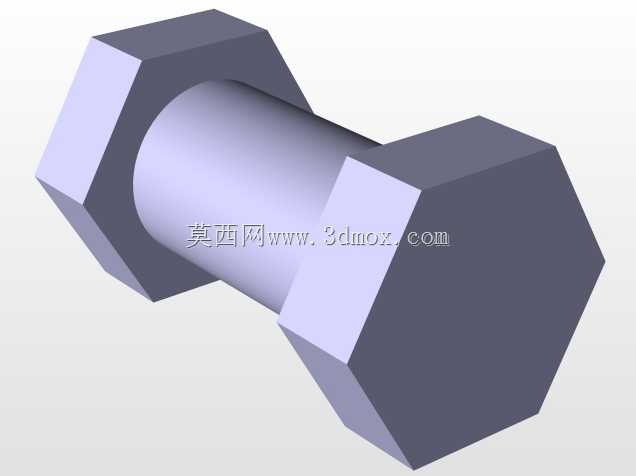

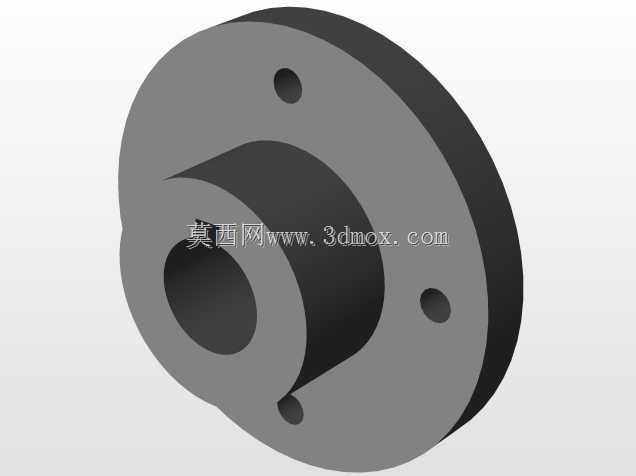

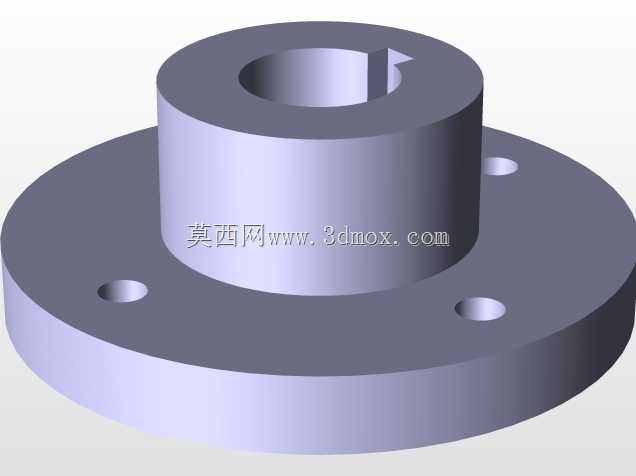

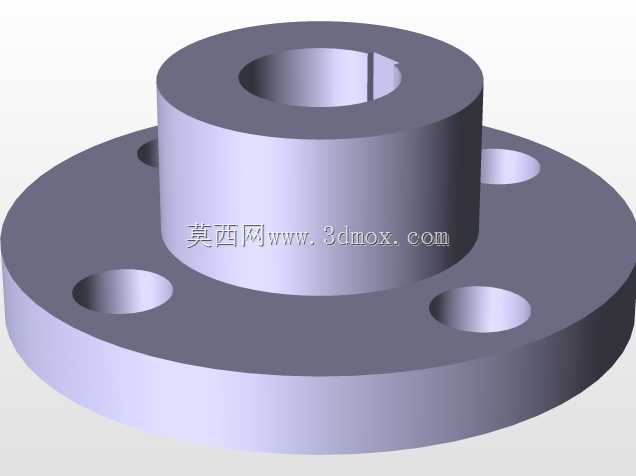

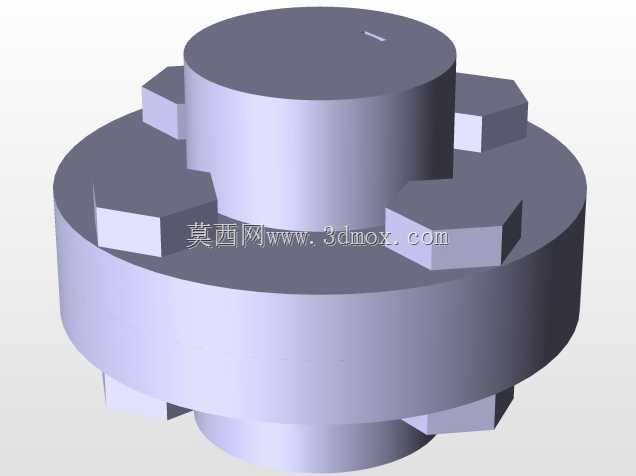

　　在各类工业传动系统的轴系布局里，两轴对中误差带来的附加载荷一直是影响传动寿命的核心问题，这类带凸爪咬合结构的柔性联轴器，正是为解决这类实际工况痛点设计的传动连接件。日常在泵组、轻工输送线、小型机床进给轴、仪表类传动机构的装配场景中，经常能遇到主动轴与从动轴因为加工公差、安装定位偏差、运行负载下的机架形变、长期运转后的轴承磨损位移，出现径向偏移、角向偏斜甚至轴向窜动的情况，如果采用刚性联轴器硬连接，这些偏差会直接转化为轴系的交变弯曲应力，轻则加速轴承、密封件的磨损，重则出现轴颈疲劳断裂、传动键剪切失效的故障。这款联轴器的核心功能，就是在传递额定扭矩的同时，通过自身结构的适配性，补偿两轴之间的各类安装与运行偏差，同时吸收传动过程中的小幅振动，降低冲击载荷对上下游传动部件的影响。从结构设计逻辑来看，它采用了两端对称的凸爪咬合布局，两端的轴毂分别与主动轴、从动轴通过键连接实现周向固定，轴毂上均匀分布的凸爪沿圆周方向等距排布，咬合接触面预留了合理的配合间隙，既可以保证扭矩传递时的受力均匀，避免单爪过载出现崩裂，也能给偏差补偿留出足够的活动余量。

　　中间的衔接区域没有采用刚性一体结构，而是依靠凸爪的嵌合配合实现动力传递，相比膜片式、波纹管式柔性联轴器，这种结构的抗过载能力更强，对安装精度的容忍度更高，后期维护时不需要复杂的专用工具，只要拆分两端的连接就能完成拆装更换，非常适合运维条件有限的车间现场使用。从外形尺寸与安装边界来看，这款联轴器的主体回转直径适配中小功率传动场景，两端的轴伸长度经过合理匹配，既保证了与轴的配合接触面积足够传递扭矩，避免出现轴孔配合打滑的问题，也不会因为轴毂过长额外增加轴系的悬臂长度，影响轴系的临界转速。

　　安装时需要注意，凸爪的咬合面要涂抹少量润滑脂降低初期磨合的磨损，两端轴的插入深度要符合设计要求，不能顶死凸爪的端面，否则会失去轴向补偿的能力；紧固轴端的紧定螺钉或者锁紧螺母时，要采用对角分次拧紧的方式，避免轴毂出现偏斜，导致初始安装应力过大。实际选型应用时，需要根据传递的额定扭矩、轴径尺寸、最高工作转速来匹配对应的规格，不能仅凭轴径直接选型，比如在有冲击载荷的往复传动场景下，要预留足够的扭矩安全系数，避免凸爪在冲击载荷下出现断裂；在有腐蚀、高湿度的工况下，要对应选择做过表面防腐处理的型号，避免锈死导致后期无法拆分。

　　相比其他类型的柔性传动部件，这种凸爪式结构的转动惯量更低，响应速度更快，在频繁正反转的传动场景下优势明显，不会因为中间弹性体的老化出现传动滞后或者失效问题，只要咬合面的磨损量在允许范围内，就能长期稳定运行。建模过程中对每个凸爪的形位公差做了对应还原，包括凸爪的侧面垂直度、相邻爪的分度精度、轴孔的同轴度要求，这些细节直接决定了联轴器装配后的运转平稳性，如果分度精度不足，运转时会出现各爪受力不均的情况，局部磨损速度会大幅加快；轴孔的同轴度超差则会直接带来轴系的跳动，引发振动噪声问题。在装配验证环节，要手动盘车检查凸爪的咬合是否顺畅，有没有卡滞或者单侧受力的情况，空载试运转时要观察有没有异常的温升或者振动，确认补偿间隙处于合理范围后再加载运行。很多现场安装的故障都来自于初始对中时的偏差过大，超出了联轴器的补偿范围，哪怕是柔性联轴器，也只是补偿合理范围内的偏差，不能完全替代对中调整工序，安装时还是要先完成粗对中、精对中的流程，把两轴的偏差控制在联轴器允许的补偿区间内，才能最大化发挥它的性能优势，延长整个传动链的使用寿命。
