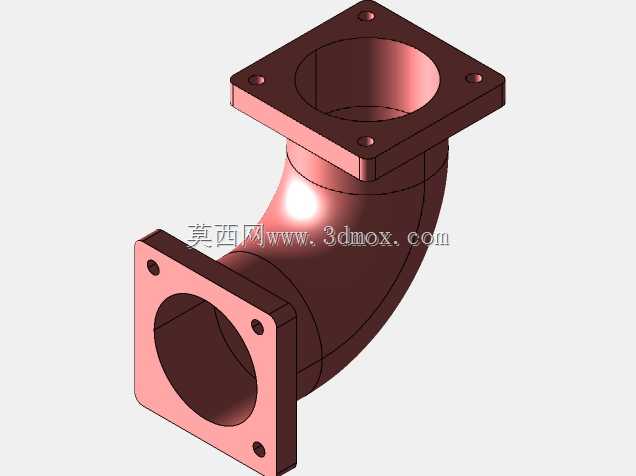

带方形安装法兰90度弯角肘节接头

在工业流体输送、气动控制、小型液压回路以及实验台管路搭建场景中，90度转向的管路连接件是调整管路走向、规避设备安装干涉的核心基础零件，这款带方形安装法兰的弯角肘节接头，正是针对需要刚性固定转向位置的管路场景设计的结构件。从实际使用场景来看，这类接头常应用在设备内部紧凑空间的管路排布中，比如小型空压机的出气端转向、化工实验装置的流体管路转角、自动化设备的气动回路排布，当管路需要在垂直两个方向完成转向，同时需要在转角位置提供刚性固定点，避免管路受流体冲击产生振动位移时，这种两端带法兰的弯角结构就比普通螺纹弯头更具安装稳定性。

从功能特性上看，这款接头采用90度等径弯转结构，两端的方形法兰均设置了四个对称分布的安装孔，安装时可以通过螺栓将接头两端分别与对应管路的法兰端完成刚性锁紧，相比传统的螺纹连接弯头，法兰连接的形式密封面接触面积更大，在低压流体、压缩空气输送场景下能获得更可靠的密封效果，同时四个安装孔的对称布局，允许安装人员根据现场空间选择0度、90度、180度、270度四个方向调整法兰对位角度，适配不同走向的对接管路，降低现场安装的对位难度。弯管部分采用平滑圆弧过渡，没有直角转角的突兀结构，流体在经过转角时的局部阻力损失更小，能减少流体在转角位置形成的湍流，降低管路运行过程中的振动和噪音，同时平滑的内壁过渡也不容易残留输送介质中的杂质，减少管路堵塞的风险。

从设计思路层面拆解，这款接头的建模过程首先确定了两端法兰的安装基准面，两个法兰的端面分别处于互相垂直的两个空间平面上，两个端面的中心距根据常规管路安装的避让需求设定，既保证弯管部分有足够的曲率半径减少流阻，又不会因为曲率半径过大导致整体结构占用过多安装空间。法兰上的安装孔位置采用对称均布设计，孔位中心距参考了通用低压管路法兰的安装尺寸标准，保证能和常规的同通径法兰件完成互换对接。弯管部分的壁厚设计参考了低压输送场景的耐压要求，在保证结构强度足够承受管路工作压力的前提下，尽可能控制壁厚尺寸，降低零件整体重量，同时法兰和弯管的衔接位置做了圆角过渡处理，避免直角衔接带来的应力集中问题，在管路受外力冲击或者内部压力波动时，衔接位置不会因为应力集中出现开裂失效。

关于安装边界与尺寸适配，这款接头的方形法兰外轮廓尺寸小于同通径圆形法兰的外接圆尺寸，在紧凑安装空间中占用的横向安装空间更小，四个安装孔的孔位距离法兰边缘留有足够的螺栓安装空间，使用常规规格的内六角螺栓即可完成锁紧操作，不需要额外预留大尺寸的扳手操作空间。弯管部分的外轮廓在两个安装端面的投影范围内，不会超出法兰的外轮廓边界，安装时不需要在对接的设备面板或者管路上开设过大的避让孔，只需要开出和管路通径匹配的过孔即可完成安装。接头整体的轴向安装尺寸，也就是两个法兰端面之间的垂直距离，经过优化设计，在保证弯管曲率半径符合流阻要求的前提下，尽可能压缩了整体尺寸，适合在设备内部狭小的管路排布空间中使用，比如控制柜内部的气动管路转角、小型液压站的阀组出口转向等场景，不会因为接头尺寸过大和周边的电气元件、其他管路产生安装干涉。

在实际选型应用中，这类带法兰的弯角肘节接头相比普通的卡套弯头、螺纹弯头，优势在于转角位置的刚性更强，当管路存在一定的轴向窜动或者外部振动时，法兰锁紧的结构不会出现螺纹松动、卡套脱落的问题，长期运行的可靠性更高。同时两端法兰的密封面可以根据输送介质的特性，搭配橡胶垫片、四氟垫片等不同材质的密封件，适配压缩空气、清水、弱腐蚀性流体等不同介质的输送需求，不需要更换接头本体，只需要更换对应材质的密封垫片即可满足不同工况的使用要求。建模过程中对弯管部分的曲率做了连续相切处理，整个弯管段的曲面没有曲率突变，不管是后续做3D打印样件验证，还是开模做批量注塑、铸造成型，都能保证零件脱模顺畅，不会出现曲面倒扣导致的成型缺陷，法兰上的安装孔做了沉头设计可选，使用沉头螺栓安装时螺栓头不会突出法兰表面，进一步缩小安装后整体的占用空间，适合对安装尺寸要求严苛的紧凑设备场景。
