可完全模拟运动的肘杆式夹紧工装结构

项目分类:3D模型 发布时间:2021-09-18 ID:278091
  • 可完全模拟运动的肘杆式夹紧工装结构
  • 可完全模拟运动的肘杆式夹紧工装结构
  • 可完全模拟运动的肘杆式夹紧工装结构
  • 可完全模拟运动的肘杆式夹紧工装结构
  • 可完全模拟运动的肘杆式夹紧工装结构
  • 可完全模拟运动的肘杆式夹紧工装结构
  • 可完全模拟运动的肘杆式夹紧工装结构

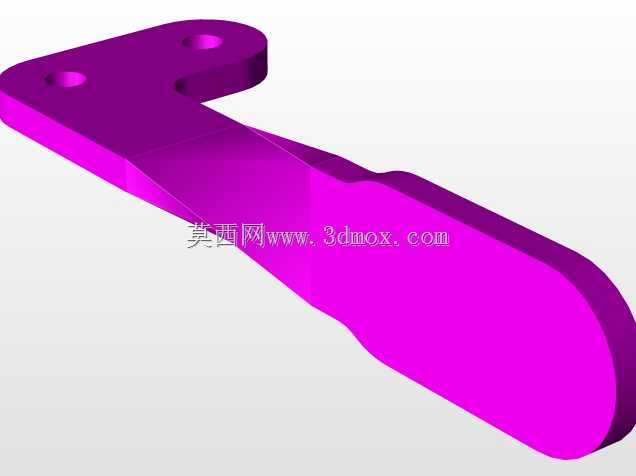

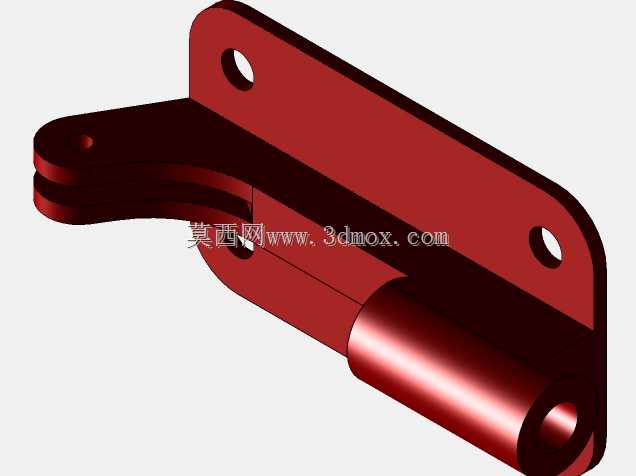

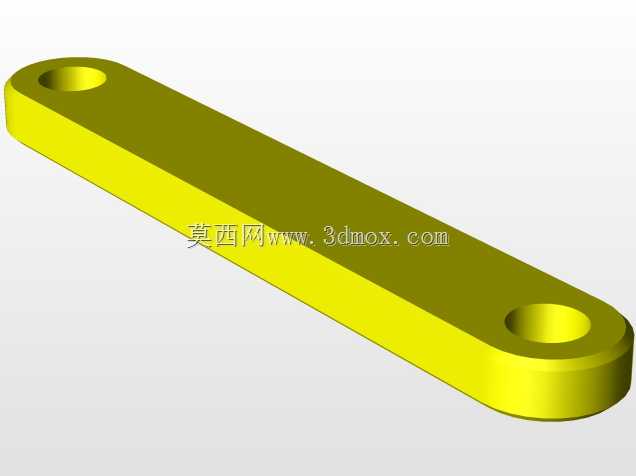

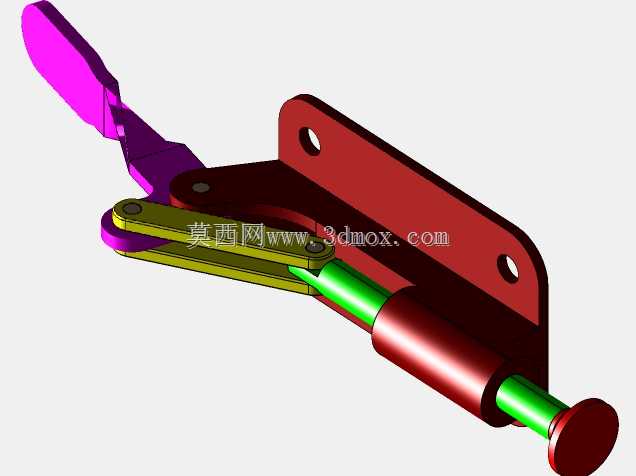

在各类工装夹具的应用场景里,肘杆夹紧结构凭借其独特的死点锁紧特性,一直是小空间快速压紧工位的首选结构,这套可完整模拟运动过程的肘杆夹紧结构,完整还原了实际工装的运动逻辑与受力传递路径,能直接用于工装设计的参考校核。从实际使用场景来看,这类肘杆夹紧结构常被布置在焊接工装、装配治具、小型零件加工工位上,用来对薄板类、小型壳体类工件提供稳定的压紧力,相比螺旋压紧结构,它的操作行程更短,工人只需扳动操作手柄到锁紧位置,就能依靠连杆机构的过死点特性实现自锁,不会因为加工过程中的振动出现松脱,操作效率比传统螺旋压紧高出数倍。从结构设计逻辑来看,这套结构的核心是多组连杆的尺寸匹配,操作手柄与第一组连杆铰接,通过中间的传动连杆将力传递到前端的压杆上,当手柄扳动到最终锁紧位置时,传动连杆与压杆的铰接点会越过固定支座与压杆铰接点的连线,形成机械死点,此时哪怕压杆端受到工件的反向弹力,机构也不会自行解锁,必须反向扳动手柄才能松开压紧。安装边界上,这套结构的固定支座采用带两个安装孔的立式安装结构,安装孔的孔距与孔径匹配常规的工装台T型槽间距,可直接通过螺栓固定在工装基板或者设备工作台面上,不需要额外加工复杂的安装位;压杆的伸出行程经过匹配设计,既保证足够的压紧开口空间方便工件取放,又能在锁紧时提供足够的压紧行程补偿工件的尺寸公差。结构的各铰接位置都预留了销轴安装空间,实际加工时可选用标准销轴配合铜套降低铰接处的磨损,延长工装的使用寿命;操作手柄的外形做了贴合人手握持的弧度设计,扳动时的受力角度符合人体工程学,长时间操作也不容易产生手部疲劳。从受力传递的角度看,这套结构在锁紧状态下,施加在手柄上的小力会通过连杆的力放大作用传递到压杆端,能在不需要额外施加很大操作力的前提下,提供足够的压紧力,避免工件在加工、装配过程中出现移位。整个结构的运动路径没有干涉点,模拟过程中各连杆的运动轨迹流畅,铰接处的转动范围都在合理的角度区间内,不会出现机构卡死或者运动死区的问题,对于需要设计快速夹紧工装的结构工程师来说,这套结构的连杆尺寸配比、安装位布局、锁紧行程设置都有很高的参考价值,可根据实际的压紧力需求、安装空间大小对各连杆的长度、固定支座的尺寸做等比例缩放调整,快速适配不同的工位需求。
