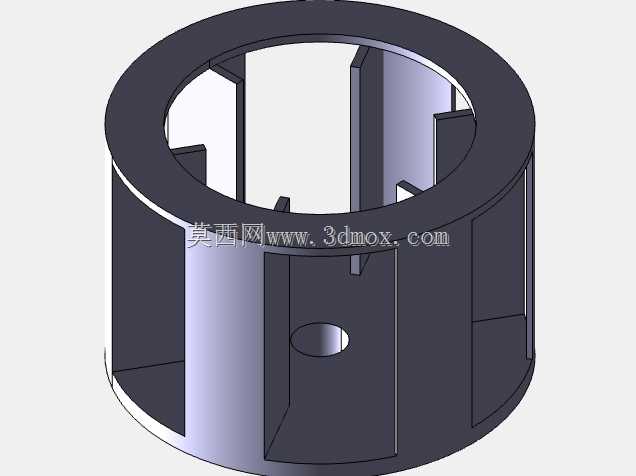

电机与弯管阀块集成装配结构设计

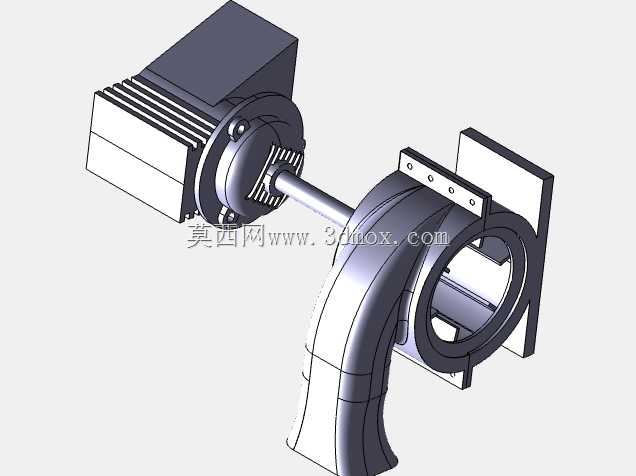

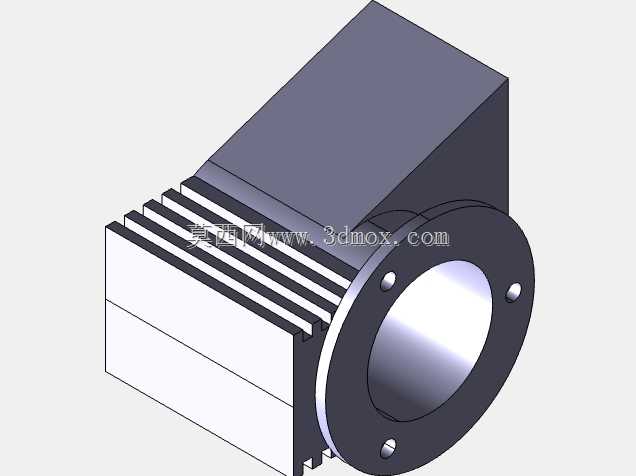

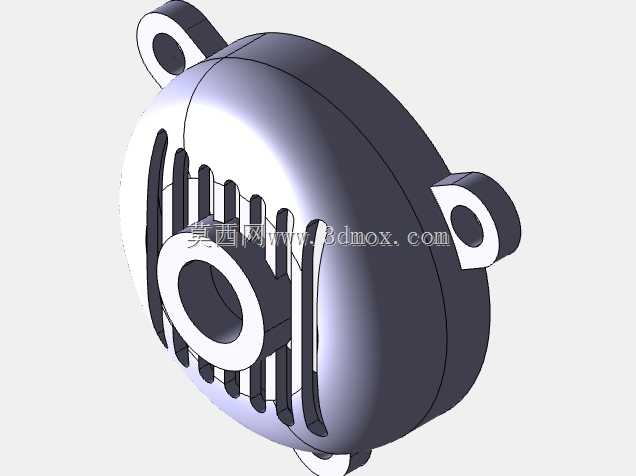

　　这套集成装配结构主要面向流体管路的动力输送场景，常见于工业通风、流体介质输送、小型增压管路系统中，作为管路动力输出与通断控制的集成单元使用，替代传统分体式电机与阀组分散安装的结构形式，减少现场安装的对接工序，降低管路对接的同轴度误差风险。从结构组成来看，整套装配包含驱动电机本体、输出传动轴、弯管型阀块壳体、安装法兰端板几个核心部分，电机端采用带散热筋的方形外壳结构，散热筋沿电机轴向平行排布，能够在电机持续运行过程中增大壳体与空气的接触面积，提升自然对流散热效率，避免长时间负载运行出现绕组过热的问题。电机端盖与输出轴的配合位置设置了密封安装槽，可适配骨架油封类密封件，防止外界粉尘、水汽进入电机轴承腔，同时避免轴承润滑脂溢出污染管路介质。输出传动轴采用阶梯轴结构设计，靠近电机侧的轴段与电机转子内孔过盈配合，轴肩位置做圆角过渡，减少应力集中，中间轴段穿过阀块壳体的轴孔位置，预留了轴承安装位与密封件安装位，保证轴系转动过程中的径向跳动量控制在合理范围内，避免轴转动过程中与阀块内壁发生剐蹭。

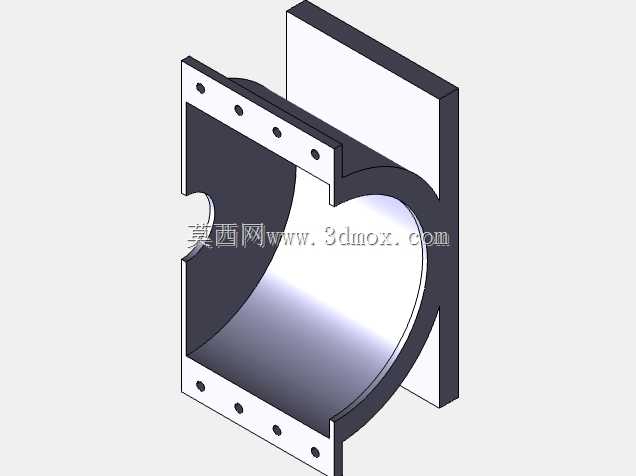

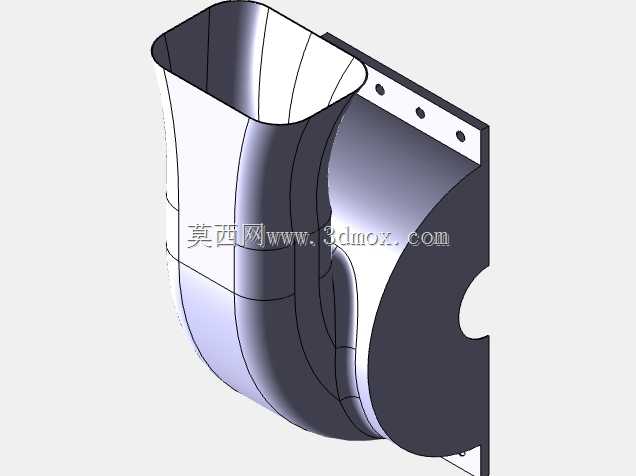

　　弯管型阀块采用90度弯通结构，流道内壁做圆弧过渡处理，减少流体经过时的局部阻力损失，降低流道内的湍流噪声，阀块的法兰端面上设置了均匀分布的螺栓安装孔，可与下游管路法兰直接对接，安装孔的位置度公差在建模时做了严格约束，保证现场安装时螺栓能够顺利穿入，不会出现孔位错位的问题。设计过程中优先采用自底向上的装配思路，先完成单个零件的特征建模，再依次导入装配环境添加配合约束：电机端盖与电机壳体采用同轴配合加端面贴合约束，输出轴与电机转子孔采用同轴配合加轴向定位约束，阀块壳体与电机端的连接法兰采用端面贴合加螺栓孔同轴约束，所有配合约束添加完成后进行全局干涉检查，逐一排查轴与阀块轴孔、法兰连接面、散热筋与安装支架之间的干涉区域，对存在干涉的零件特征做参数调整。

　　从安装边界来看，电机本体的方形外壳边长适配常规100W-300W功率段微电机的安装尺寸，阀块法兰的安装孔距适配DN50通径管路的标准法兰尺寸，整套装配的轴向总长度控制在常规分体式电机加阀组总长度的75%左右，径向最大尺寸不超过电机外壳对角线长度，能够在紧凑的设备安装舱内完成布置，不需要额外预留过大的安装操作空间。建模过程中对所有零件的分型面、倒角、圆角特征都做了还原，电机外壳的端盖止口、轴承室的配合公差、轴上的卡簧槽位置都按照实际加工工艺要求设置了对应特征，没有出现工艺无法实现的尖角、零厚度特征，导出的工程图可以直接作为零件加工的参考依据。

　　在装配约束的处理上，特意对阀块与电机的对接面做了间隙预留，可根据实际密封需求添加密封垫片，不需要重新调整零件的配合尺寸，轴系的轴向窜动量也预留了合理的调整空间，方便装配过程中通过调整垫片厚度控制轴的轴向位置，避免轴承出现顶死或者间隙过大的问题。这套结构相比传统分体安装的形式，省去了电机与阀组之间的联轴器、连接支架等额外零件，减少了装配环节的零件数量，降低了整体的装配成本，同时因为集成度更高，轴系的同轴度更容易保证，运行过程中的振动与噪声也会比分体结构更低，适合在小型流体设备、通风管路、物料输送系统中作为动力控制单元使用。
