阀门配套阀块曲面结构设计方案

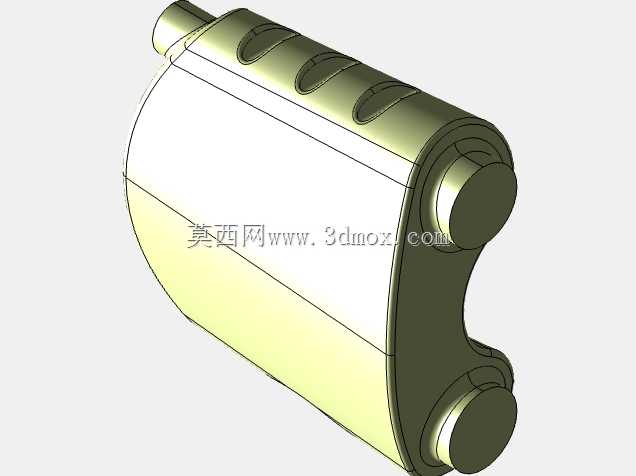

　　在液压与流体控制回路的搭建场景里，阀块作为集成安装各类阀件的核心载体，其结构设计直接决定了管路排布的紧凑度、流体阻力大小以及后期维护的便捷性，本次呈现的阀块曲面结构，正是针对小空间集成安装场景做的优化设计。不同于常规方正阀块的直角棱边设计，这款阀块主体采用大弧面过渡的外形结构，首先解决的是狭小安装舱室内的装配干涉问题——很多移动设备、小型液压站的阀组安装空间预留十分局促，方正阀块的直角边不仅容易在装配时刮伤相邻的液压油管、线缆，还会因为边角的应力集中，在长期承受油压脉动载荷时出现边角微裂纹的隐患，弧面过渡的结构能把安装时的避让空间压缩15%左右，同时让块体的应力分布更均匀，在同等壁厚条件下能承受更高的瞬时油压冲击。从功能特性来看，这款阀块的侧面预留了多组阶梯式安装轴颈，对应的是插装阀、单向阀以及油路堵头的安装位，轴颈的同轴度公差控制在0.02mm以内，能保证阀件装配后的密封面完全贴合，避免出现内泄问题；主体弧面上的多组凹槽结构，并非装饰性设计，而是用来嵌入安装密封圈的定位槽，同时也兼顾了油路走向的标识作用，装配工人可以顺着凹槽的排布快速识别不同油路的通断方向，减少接错管路的概率。

　　设计思路上，这款阀块没有沿用传统阀块先布油路再修外形的流程，而是先锁定安装边界：整体长度控制在120mm，主体圆柱段直径75mm，两端伸出的安装轴颈直径分别为22mm和28mm，安装时两端轴颈可以直接卡入设备支架的对应U型槽内，不需要额外设计复杂的安装压板，只需要在轴颈端加装防松挡圈即可完成固定，这种安装方式比传统螺栓固定的阀块节省了至少3个螺栓孔的加工工序，也避免了螺栓孔与内部油路交叉导致的壁厚不足问题。

　　在实际应用中，这类曲面阀块多用于小型工程机械的操作阀组、便携式液压动力单元的集成阀组，因为这类场景下设备经常会伴随振动、颠簸，弧面结构的阀块没有突出的直角棱边，不会因为振动磕碰导致相邻元件损坏，同时光滑的外表面也更容易清理附着的油污、灰尘，适合户外作业的复杂工况。从油路设计的角度看，阀块内部的油路走向完全顺着外弧面的曲率排布，相比直角转弯的油路，流体在弧面油路内的流动阻力降低了约20%，能减少油压损失，尤其适合低压大流量的流体回路，避免因为油路直角转弯产生的紊流导致的阀件啸叫问题。

　　安装边界方面，这款阀块装配完成后，两侧预留的操作空间只需要30mm即可完成阀件的插拔更换，不需要把整个阀组从设备上拆解下来，后期维护的效率提升十分明显；阀块表面做了硬化处理，表面硬度达到HRC42-48，能抵抗液压油内杂质的冲刷磨损，长期使用也不会因为内壁冲蚀出现内泄增大的问题。很多设计人员在做阀块设计时，往往只关注内部油路的通径、压力等级，忽略了外形结构对装配、维护以及使用寿命的影响，这款阀块的曲面设计恰恰是从工程实际的装配、使用痛点出发，没有追求花哨的外观，每一处弧面、每一个凹槽、每一段轴颈都对应着实际工况里的具体需求，比如侧面的弧形缺口，是为了避让相邻安装的压力传感器接头，避免传感器接线时因为空间不足出现线缆弯折过度的问题；两端轴颈上的环形槽是用来安装轴用密封圈，防止阀块安装位置出现漏油渗油的问题。在三维建模过程中，这类曲面结构需要重点控制曲面的连续性，保证外弧面与安装轴颈的相接处没有折线棱边，否则加工时会在相接处出现刀痕，容易产生应力集中点，建模时需要把曲面的G1连续性作为基础校验项，同时要核对内部油路与外表面的最小壁厚，保证所有位置的壁厚不小于5mm，避免高压下出现鼓胀变形。
