阀块配套双筒连接枢轴结构设计

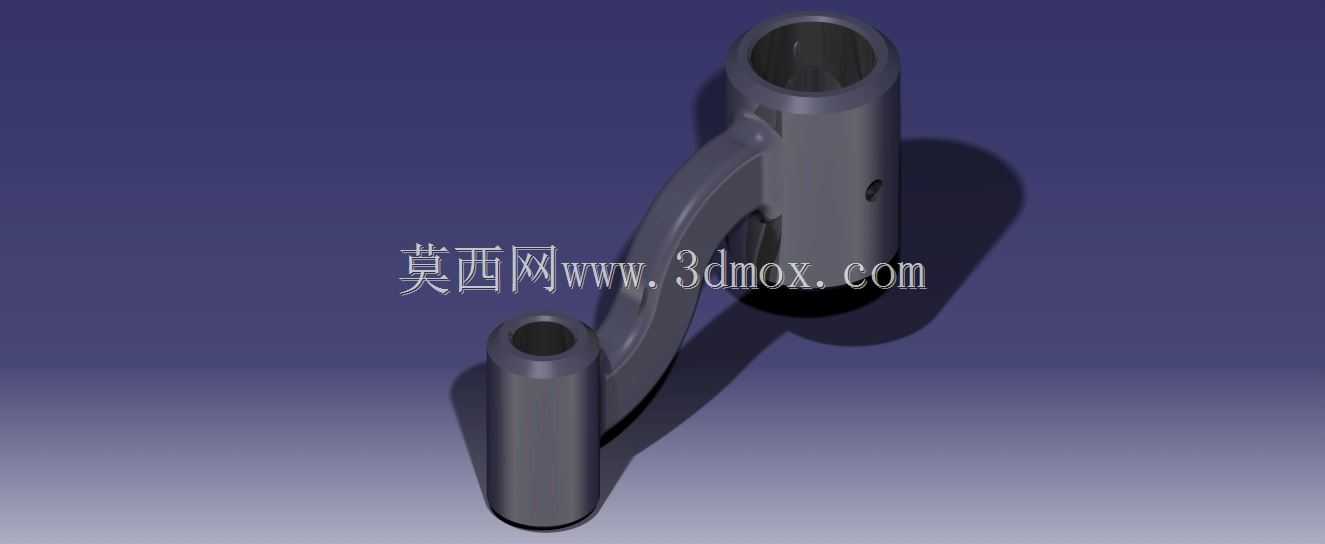

　　在工业流体控制的阀组集成系统里，这类枢轴是阀块执行端实现动作传递的核心受力零件，常见于化工管路、液压阀站、工艺流体调节单元的阀组模块中，承担着阀瓣、执行拨杆与固定阀座之间的铰接传动作用，区别于普通销轴类零件，它不是单一的圆柱轴结构，而是集成了双安装筒位与一体式连接臂的复合铰接件，能同时满足两个不同轴位的部件铰接联动需求，避免了多零件拼接带来的装配累积误差。从实际工况适配来看，这类枢轴多用于需要绕固定轴做定角度摆动的阀块组件中，比如三通切换阀的拨杆铰接位、调节阀的阀杆联动支撑位，工作过程中要承受阀瓣启闭带来的径向剪切力，同时还要抵消流体介质冲击带来的交变载荷，因此结构设计上采用了一体式弯臂连接的构型，两个平行的筒状安装位分别对应固定侧与活动侧的铰接点，连接臂的弧度走向完全匹配阀块内部的安装避让空间，不会在阀瓣摆动过程中与周边的流道壁、密封压盖产生运动干涉。

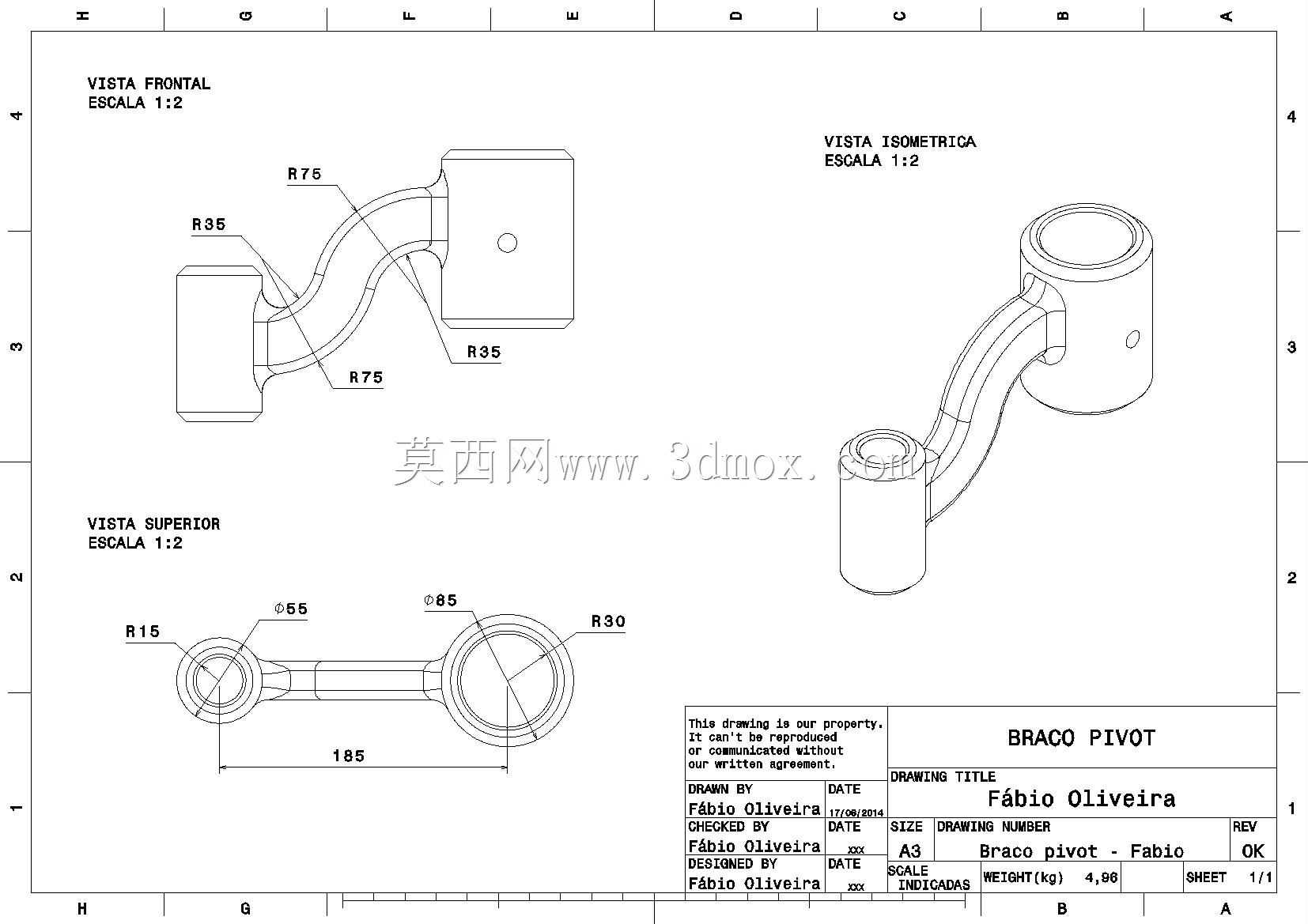

　　设计阶段首先要敲定的是两个安装筒的中心距参数，这个尺寸直接决定了阀瓣的摆动行程，中心距偏差超过0.1mm就会导致阀瓣启闭不到位，出现密封面贴合不严的内漏问题，因此建模时两个筒体内孔的同轴度、圆柱度公差都要按IT7级精度设定，筒壁厚度根据额定工作压力做匹配，常规1.6MPa工况下筒壁厚度不小于内孔直径的1/5，避免高压下筒壁出现胀裂变形。两个筒体的端部都做了内孔倒角处理，方便装配时销轴的导入，同时在其中一个筒体的侧壁预留了径向顶丝孔，用来锁定穿入的销轴，防止设备运行过程中销轴轴向窜动脱落，连接臂与筒体的衔接位置做了大圆弧过渡，避免应力集中导致的疲劳断裂，毕竟阀块启闭是高频次往复动作，应力集中位置很容易在长期交变载荷下出现裂纹。

　　安装边界方面，这类枢轴的整体外轮廓要完全嵌入阀块的预留安装腔体内，连接臂的摆动轨迹要提前做运动仿真校核，确保全行程范围内与腔体内壁的最小间隙不小于2mm，既给流体介质留出流通空间，也避免金属部件直接摩擦产生磨屑污染介质，同时两个筒体的外圆面要和阀块上的安装定位槽做小间隙配合，配合间隙控制在0.02-0.05mm之间，既能保证装配顺畅，也能避免枢轴工作时出现径向窜动影响传动精度。

　　从功能特性来说，这种一体式枢轴替代了传统的分体式销轴加连杆的组合结构，减少了装配环节的零件数量，降低了多个铰接点带来的累计间隙，让阀块的动作响应更灵敏，启闭位置的重复精度更高，同时一体式结构的整体刚性更好，在大口径阀块的大扭矩传动场景下，不会出现分体式结构常见的连杆变形、销轴剪切断裂的问题。建模过程中要重点关注连接臂的截面变化，从与筒体衔接的位置到臂身中间位置，截面厚度做渐变处理，在保证整体强度的前提下尽可能降低零件重量，减少阀块执行机构的驱动负载，同时筒体内孔的表面粗糙度要控制在Ra1.6以下，降低销轴转动时的摩擦阻力，延长铰接副的使用寿命，顶丝孔的位置要设置在筒体侧壁的非受力侧，避免顶丝孔破坏筒体的受力截面，影响整体结构强度。实际应用中，这类枢轴的材质通常选用不锈钢或者调质处理的合金结构钢，根据接触的流体介质做对应的表面处理，如果是腐蚀性介质工况，表面还要做钝化或者镀硬铬处理，提升耐磨耐腐蚀性能，装配时两个筒体内孔要涂抹适量的润滑脂，减少铰接转动时的磨损，同时要保证顶丝锁紧后销轴不会出现转动，避免销轴和筒体内孔出现相对转动导致的内壁磨损失效。
