带花键轴段的动力传输斜齿轮结构

这款斜齿轮结构主要面向中低速重载的动力传输场景，常见于小型工程机械的动力输出端、农用机械的变速传动单元、以及部分工业减速机的中间级传动位置，区别于直齿轮的瞬时线接触啮合，斜齿的螺旋角设计让轮齿进入与退出啮合的过程更平缓，能有效降低传动过程中的冲击载荷与运行噪音，在需要连续运转、载荷存在小幅波动的工况下，传动平稳性优势十分明显。

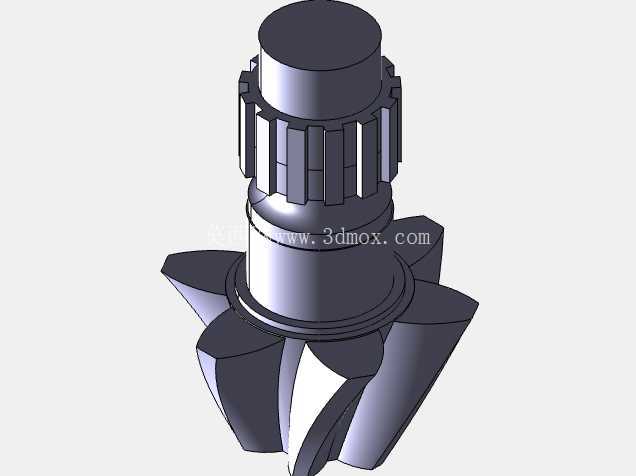

从结构设计来看，上部的花键轴段采用矩形花键结构，相比单键连接，花键的多齿均匀承载特性可以传递更大扭矩，同时轴段与配合件的对中性更好，能避免长期运转后出现的键槽磨损、轴孔偏心问题，花键段上方的光轴区域是轴承安装位，设计时预留了标准轴承的内圈配合公差，轴肩位置做了圆角过渡，避免应力集中导致的轴段断裂风险，光轴顶端的倒角是装配导向结构，方便压装轴承时快速对位，不会刮伤轴承内圈的配合面。

下部的斜齿部分采用等模数等螺旋角设计，齿向修形量根据常用工况的载荷变形量做了匹配，当轮齿承受额定扭矩发生微量弹性变形时，修形后的齿面可以避免齿端出现应力集中导致的点蚀、崩齿问题，齿根位置做了标准的圆角过渡，没有尖锐的加工棱角，能大幅降低齿根的弯曲应力，提升轮齿的抗弯曲疲劳强度。齿部与上部花键轴之间的过渡轴颈做了锥面过渡，一方面可以优化轴段的应力分布，另一方面也能作为装配时的轴向定位面，配合轴用挡圈或者锁紧螺母就能实现整个齿轮轴的轴向固定，限制运转过程中的轴向窜动。

实际选型应用时，需要注意安装边界的尺寸匹配：上部花键段的配合长度要略短于配合花键套的长度，避免装配时出现顶死问题，轴承安装位的轴颈尺寸要匹配对应深沟球轴承或者圆锥滚子轴承的内圈公差，考虑到斜齿轮传动会产生轴向力，选型轴承时要优先选择能承受一定轴向载荷的型号，或者在轴端加装推力垫片来平衡轴向分力。齿部的啮合侧隙需要根据工作温度调整，若应用在高温工况下，要适当放大侧隙避免热胀导致的卡齿问题，常温连续运转工况下则可以将侧隙控制在标准范围内，保证传动精度的同时减少回程误差。

建模过程中，齿部的渐开线轮廓通过参数化方程生成，保证齿形的精度符合啮合要求，螺旋角的设定兼顾了传动平稳性与轴向力的平衡，避免螺旋角过大导致轴承承受的轴向载荷超标，花键部分的齿形按照标准花键参数绘制，齿侧的配合公差符合间隙配合要求，方便装配时的顺利插接。整个结构没有多余的工艺死角，所有棱边都做了微小倒角处理，既方便后续的热处理、机加工工序，也能避免装配时划伤操作人员。

在实际设备运行中，这款斜齿轮轴作为动力传输的核心零件，上部花键连接动力输入或者输出端的连接套，下部斜齿与配对齿轮啮合，将动力平稳传递到下一级传动机构，相比分体式的齿轮与轴过盈配合结构，一体式的轴齿结构省去了齿轮与轴的装配环节，不存在配合松动的风险，整体刚性更好，能承受更大的冲击载荷，适合在载荷波动较大、启停频繁的工况下使用。日常维护时只需要保证齿面的润滑充分，定期检查齿面磨损情况与轴承的运转间隙，就能保证长期稳定的传动效果，不会轻易出现断齿、花键磨损等失效问题。
