叉形铰接关节接头三维结构设计

这类叉形铰接关节接头，是工业传动与管路连接系统里极为常见的活动连接构件，核心作用是在两个被连接件之间允许一定角度的相对偏转，同时可靠传递轴向的拉压载荷，在阀类执行机构、轻型操纵连杆、小载荷传动拉杆、仪器仪表调节机构中都有广泛应用。不同于刚性法兰或者螺纹硬连接，铰接结构的存在可以抵消安装过程中的同轴度误差，补偿设备运行中产生的微小位移，避免连接部位因为附加弯矩产生应力集中，大幅提升整套机构的疲劳寿命。

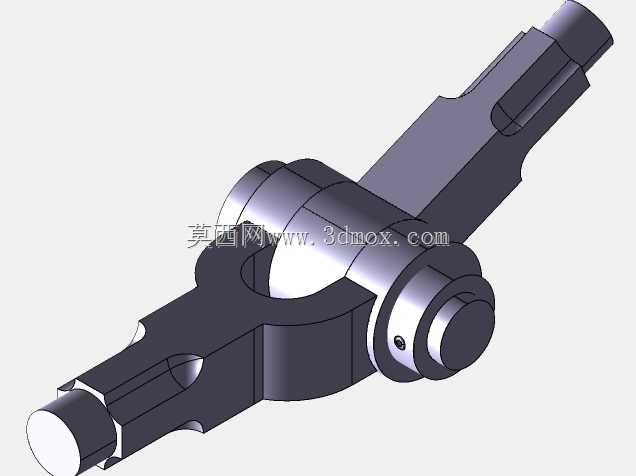

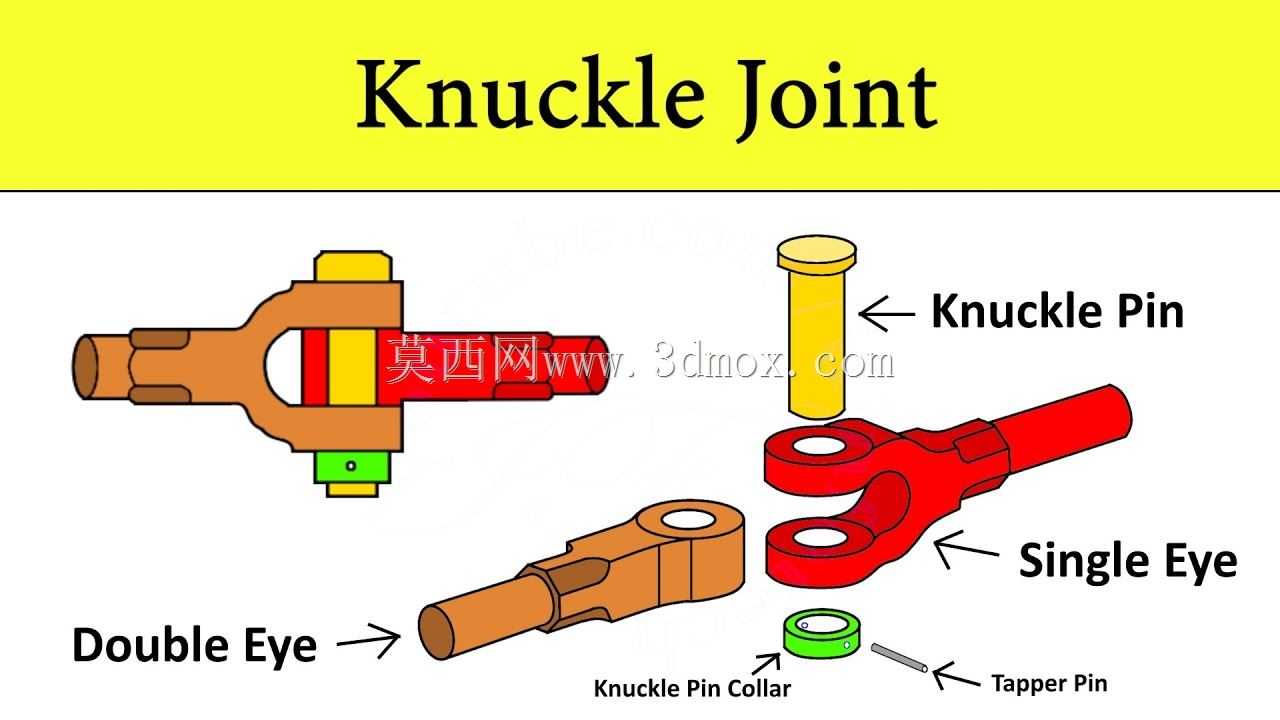

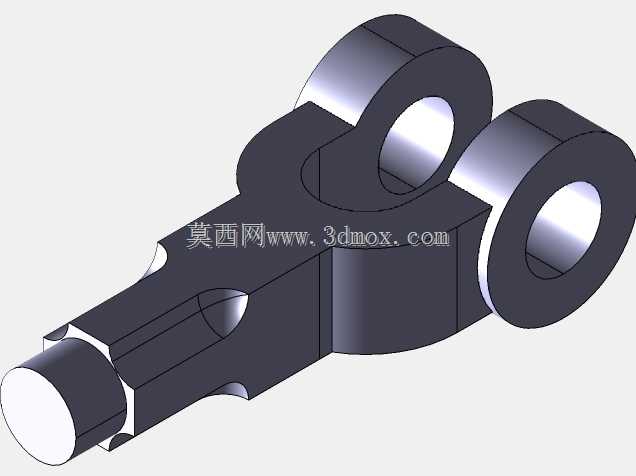

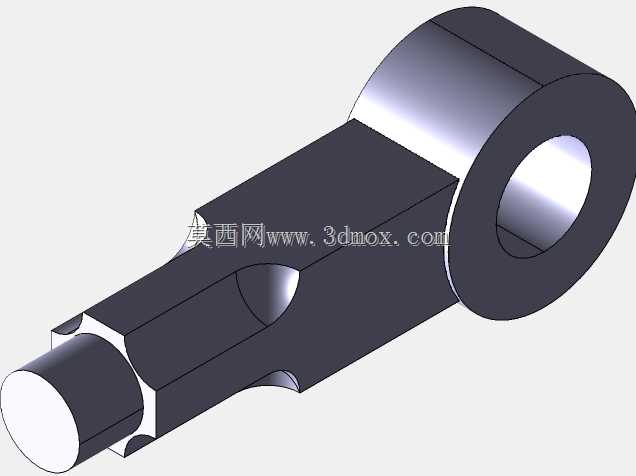

从结构拆分来看，整套接头由双叉耳件、单耳件、铰接销轴、销轴挡圈、锥销定位件五个核心部分组成。双叉耳端为一体式锻造后机加工结构，两个平行叉耳上开有同轴的销轴安装孔，孔位公差严格控制在H7级别，保证销轴装入后既可以灵活转动，又不会出现过大的径向窜动；叉耳根部做了R3的圆弧过渡，避免应力集中在叉耳与杆体的连接位置，杆部可以根据实际安装需求做成外螺纹、光杆插装或者焊接端形式，适配不同的连接场景。单耳端的插片厚度比双叉耳的内槽宽度小0.2-0.3mm，装配后预留微小的侧向间隙，避免铰接转动时出现卡滞，单耳上的销轴孔与双叉耳孔位保持同轴，孔径公差与双叉耳一致。

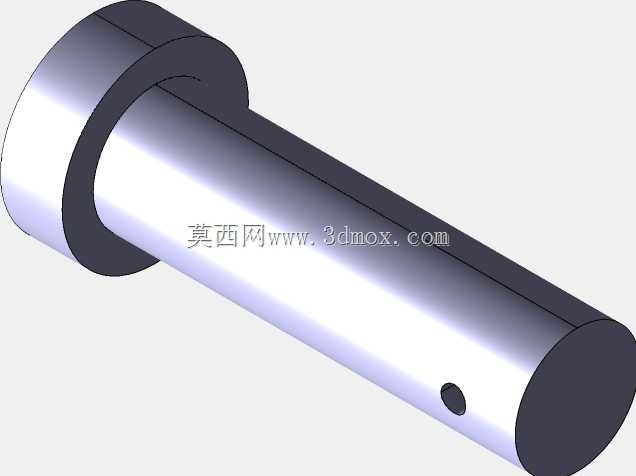

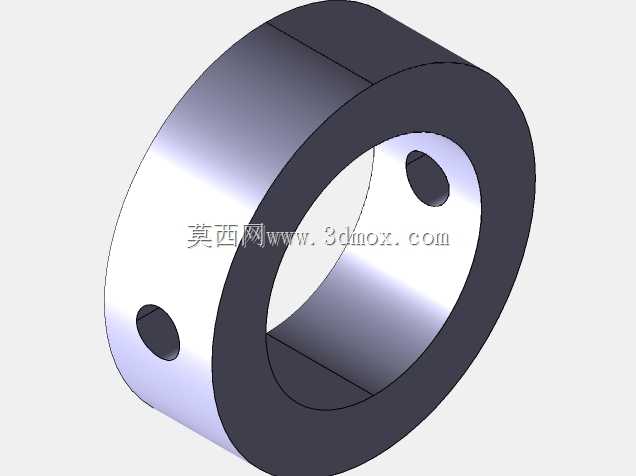

铰接销轴是整套结构的核心受力件，采用阶梯轴结构，头部做镦粗限位，装入后销轴杆部同时穿过双叉耳的两个孔与单耳的中间孔，销轴末端开有径向的锥销孔，装入开口锥销后可以实现销轴的轴向定位，防止设备运行过程中销轴轴向窜出脱落；销轴与孔的配合面做表面淬火处理，硬度达到HRC40-45，降低长期转动磨损带来的间隙扩大问题。销轴挡圈套在销轴靠近头部的位置，填充双叉耳外侧与销轴头部之间的间隙，进一步限制销轴的轴向窜动量，同时避免灰尘、杂质进入铰接摩擦面。

设计这类铰接接头时，首先要根据实际传递的拉压载荷计算叉耳的厚度、销轴的直径，按照第四强度理论校核叉耳孔壁的挤压应力、销轴的剪切应力，保证1.5倍额定载荷下不会出现塑性变形；其次要明确铰接的最大允许偏转角度，通常这类小型关节接头的单平面偏转角度可以达到15-20度，设计时要在叉耳开口处做对应的倒角避让，避免偏转时单耳与叉耳根部发生结构干涉。安装边界方面，这类接头的径向安装尺寸以双叉耳的外轮廓宽度为基准，轴向安装尺寸以两端杆部的连接长度为基准，装配时需要先将单耳插入双叉耳的中间槽内对齐孔位，再穿入铰接销轴，最后装入末端锥销敲紧锁定，日常维护时只需要定期在销轴配合面加注润滑脂，就可以保证铰接动作灵活无卡滞。

在阀门阀块的操纵机构中，这类关节接头通常连接执行器输出杆与阀瓣调节杆，用来补偿执行器安装时的位置偏差，避免阀杆受到侧向力导致密封面偏磨；在仪器仪表的连杆调节机构中，小尺寸的关节接头可以实现微小位移的精准传递，同时抵消安装基座的振动带来的附加应力。不同于球头关节的多自由度偏转，这类叉形铰接接头仅能在单平面内实现角度偏转，结构刚性更好，承载能力更强，非常适合传动方向固定、仅需要单平面角度补偿的连接场景。建模过程中需要重点保证各零件配合面的尺寸公差，尤其是同轴孔的位置度要求，装配时按照实际装配顺序添加同轴、重合配合，还原真实的铰接转动自由度，可以直接用于后续的机构运动仿真，验证偏转过程中是否存在结构干涉，也可以导出工程图用于直接加工生产。
