三通孔式铰接机械连接构件结构设计

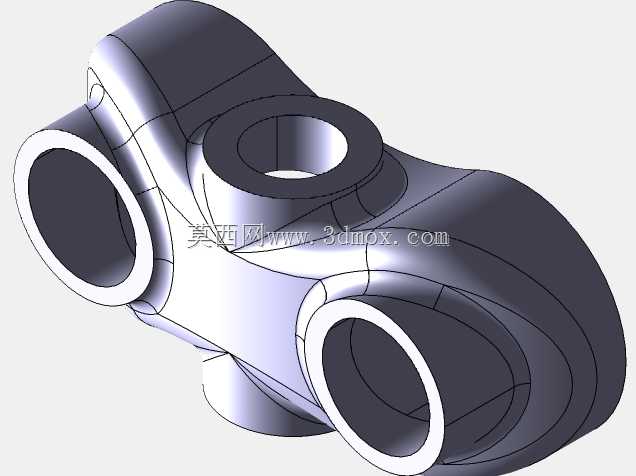

　　这类三通孔式铰接构件，常见于需要多维度力传递、允许小幅相对转动的机械连接场景，比如小型工程机械的连杆传动组、农用机具的悬挂连接节点、非标自动化设备的摆臂联动部位，核心作用是在三个不同方向的连杆之间建立可动铰接连接，避免刚性连接带来的应力集中，同时保证动力传递的同轴度与稳定性。从结构功能上看，三个带贯通内孔的筒状连接端，分别用于穿装铰接销轴，每个内孔的加工精度直接决定销轴装配后的间隙量，间隙过大会导致传动过程中出现冲击异响，加速销轴与孔壁的磨损，间隙过小则会增大装配难度，甚至在温度变化时出现销轴卡滞无法转动的问题。

　　主体连接部分采用圆滑过渡的曲面结构，并非单纯为了外观规整，而是从应力分布角度出发，在三个筒状结构的交汇区域，通过大圆角曲面消除直角连接带来的应力集中点，当构件承受交变拉压、扭转载荷时，应力能够顺着曲面均匀分散到各个连接端，避免交汇区域出现应力断裂的风险，这也是这类铰接构件区别于焊接拼接接头的核心设计优势，一体成型的曲面结构没有焊缝带来的强度薄弱区，整体抗疲劳性能更优。设计过程中首先要确定的是三个连接孔的轴线相对位置，需要匹配所连接的三个连杆的运动轨迹，保证连杆摆动过程中不会与构件本体发生运动干涉，每个筒状连接端的轴向长度，要对应所配连杆的接头宽度，保证销轴穿装后，连杆的铰接端面与筒状端面完全贴合，避免出现偏载导致销轴弯曲。

　　内孔的直径尺寸要根据所传递的扭矩大小核算销轴的剪切强度，再反向确定孔壁的厚度，保证孔壁在承受径向挤压力时不会出现塑性变形，三个连接端交汇的中心区域，壁厚要做适当加厚处理，因为这个区域是三个方向载荷的汇聚点，承受的复合应力最大，加厚处理能够提升整体的结构刚性，减少载荷作用下的变形量。安装边界方面，需要预留足够的扳手操作空间用于销轴端部的锁紧螺母紧固，构件外轮廓的最大回转半径要小于周边结构的最小安全间隙，避免构件随连杆摆动时与周边的机架、管线发生碰撞，每个连接孔的端面都要做倒角处理，既方便销轴装配时的导向导入，也能去除加工毛刺避免装配时刮伤连杆接头的配合面。

　　这类构件通常采用一体铸造成型后再做机加工的工艺路线，铸造毛坯阶段要保证三个筒状部分的同轴度余量均匀，后续机加工时以其中一个基准孔定位，加工另外两个孔的位置度与内孔精度，最后再做整体的表面强化处理，提升孔壁的耐磨性能，延长铰接副的使用寿命。在实际选型应用中，这类构件不能用于存在大角度相对转动的传动场景，仅适用于小角度摆动的铰接连接，因为三个孔的轴线交汇于一点，摆动角度过大会导致连杆与构件本体发生干涉，装配时要在每个铰接面之间加装调整垫片，用来补偿加工带来的尺寸误差，同时预留合适的转动间隙，保证铰接动作灵活无卡滞。日常运维中需要定期检查铰接孔的磨损量，当孔壁与销轴的配合间隙超过设计阈值时，要及时更换构件或者加装耐磨衬套，避免间隙过大导致传动精度下降，甚至引发整个连杆机构的运动失效。
