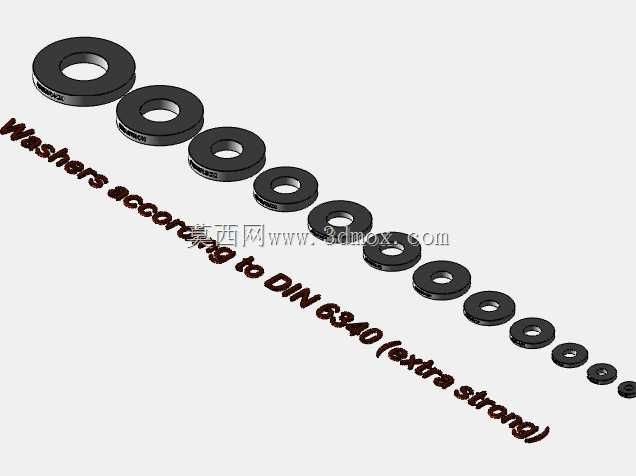

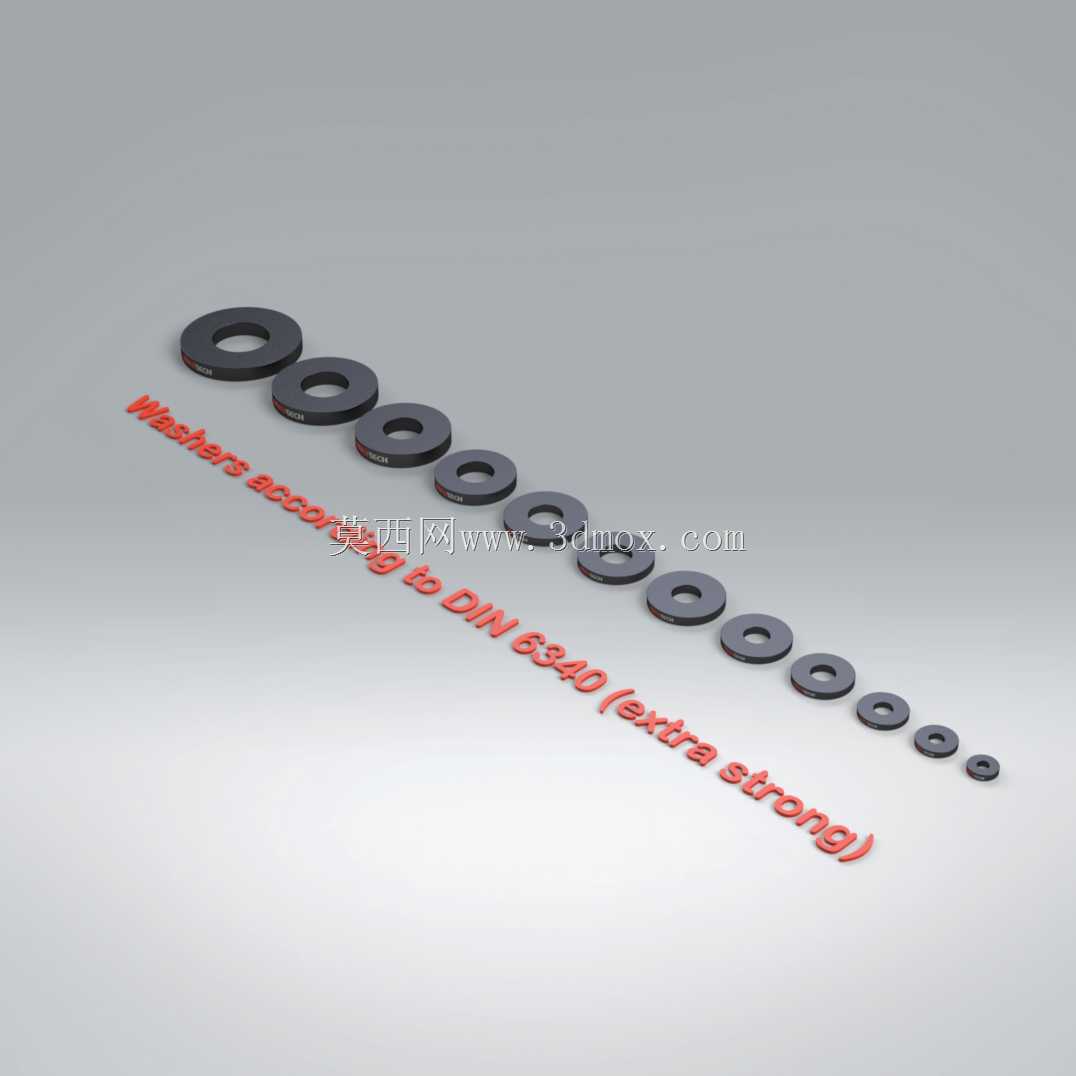

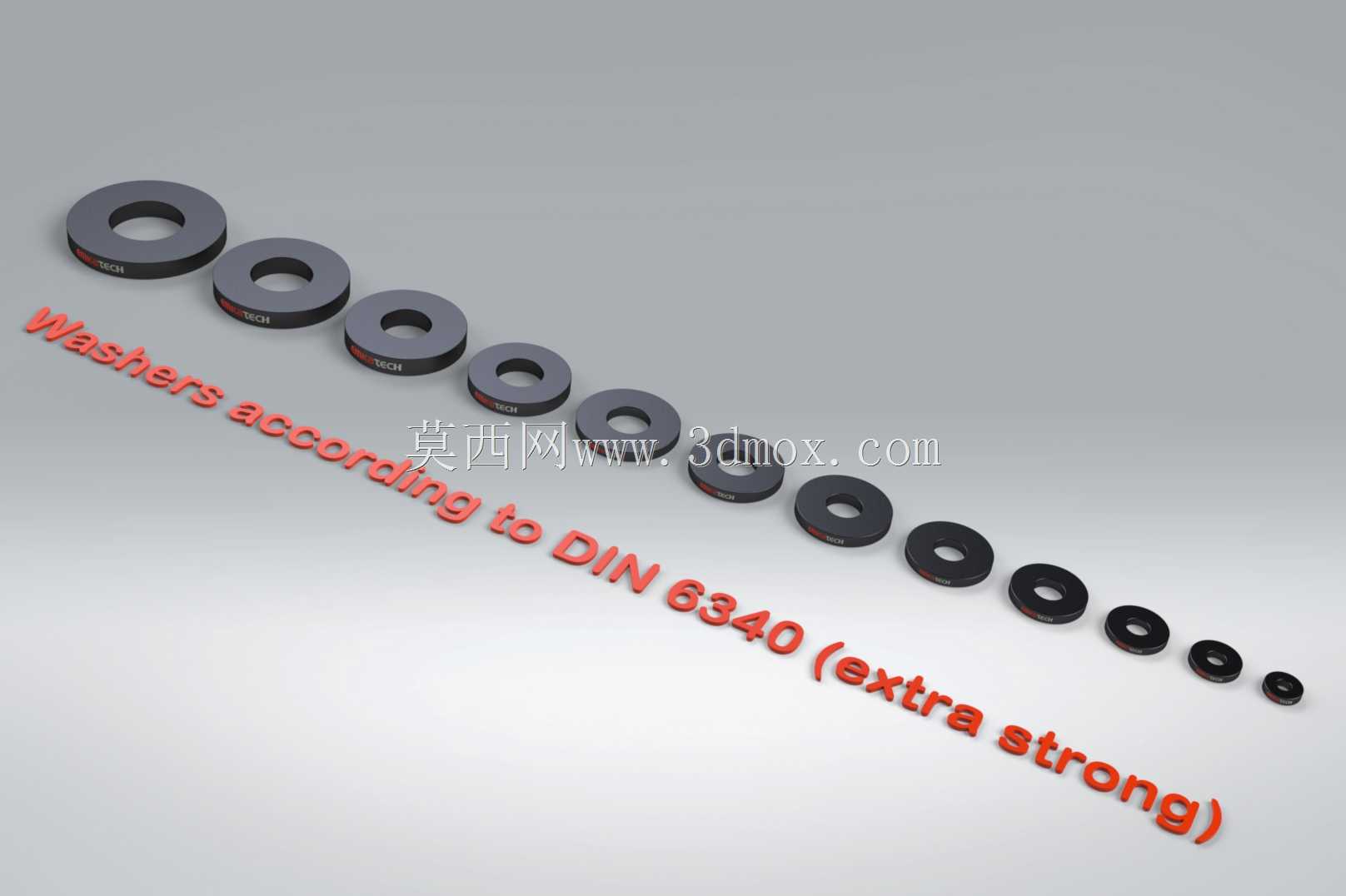

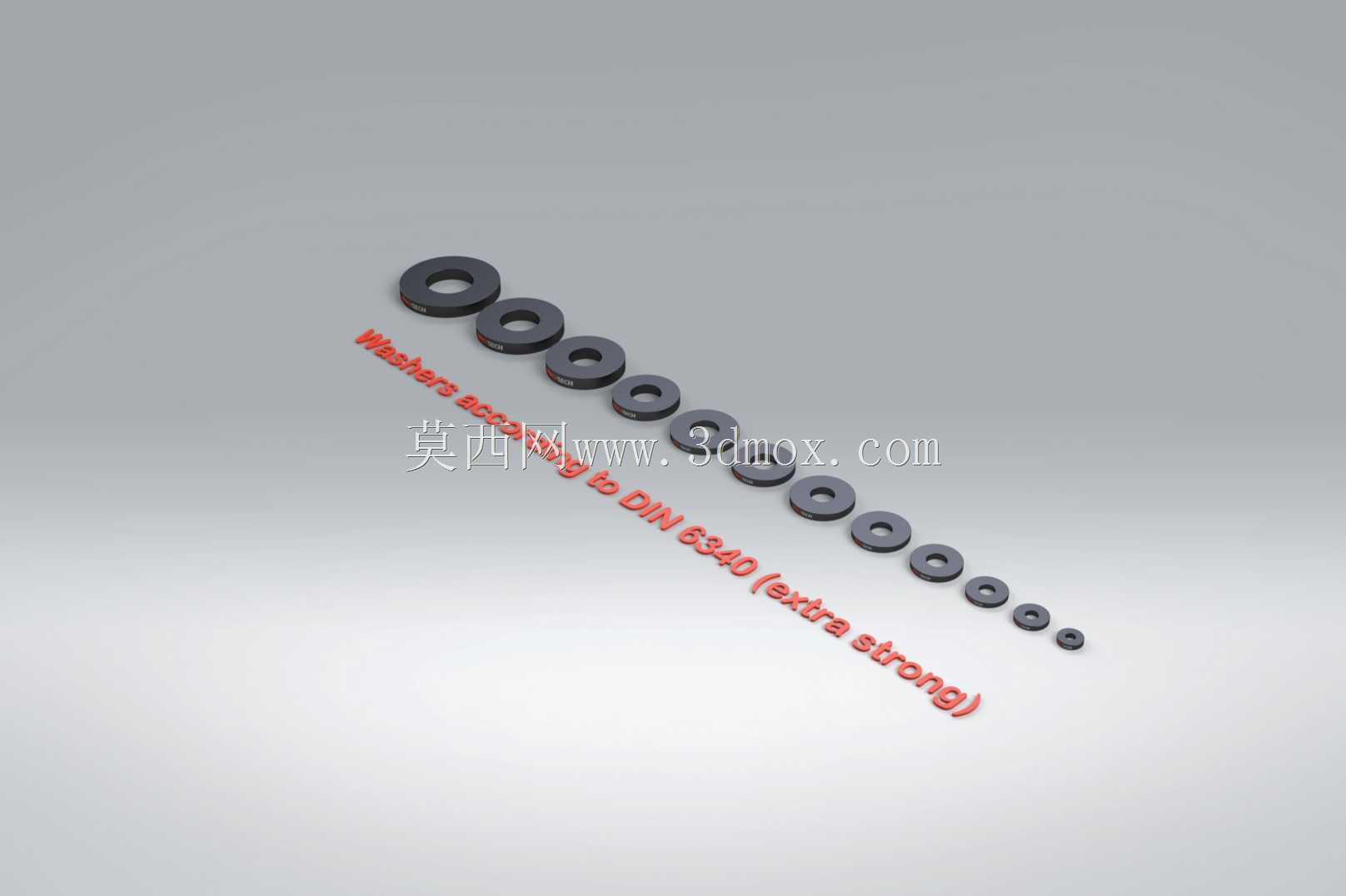

DIN6340加厚型高强度平垫圈结构设计

在重载螺栓连接场景中，普通平垫圈往往难以满足高预紧力下的载荷分散需求，容易出现接触面压溃、垫圈变形、螺栓预紧力衰减等问题，DIN6340加厚垫圈正是针对这类重载工况开发的专用紧固件配套元件，在重型机械、压力机装配、模具锁紧、大型阀门法兰连接、起重设备结构拼接等场景中应用广泛。这类加厚垫圈的核心作用，是在螺栓头、螺母与被连接件接触面之间形成刚性支撑层，一方面分散螺栓拧紧时产生的局部压应力，避免较软的被连接材料（如铝合金、铸铁、工程塑料构件）表面被压出凹痕，导致预紧力在设备运行振动过程中逐渐丧失；另一方面可以补偿被连接件表面的平面度误差，填补接触面的微小凹凸，让螺栓预紧力能够均匀传递到整个连接截面上，避免偏载带来的螺栓弯曲疲劳失效。

从设计逻辑来看，DIN6340垫圈区别于普通平垫圈的核心特征是更大的厚度与更优的强重比，整套规格覆盖了常用的公制螺栓尺寸区间，从最小的适配小规格紧固件到适配大直径高强度螺栓的大尺寸垫圈，每个规格的内径、外径、厚度都经过严格的载荷匹配计算：内径预留了合理的螺栓穿装间隙，既保证螺栓能够顺利穿过，又不会因为间隙过大导致支撑面积不足；外径尺寸根据对应螺栓的最大预紧力设计，确保在额定拧紧力矩下，垫圈与被连接件的接触面压应力始终低于被连接材料的许用挤压强度；厚度参数则经过刚度匹配，既保证垫圈自身在最大预紧力下不会发生塑性变形，又不会因为刚度过大导致连接系统的柔度过低，降低螺栓的抗疲劳性能。

在实际安装使用中，这类加厚垫圈的安装边界需要特别注意：首先是安装前需要确认垫圈的规格与匹配的螺栓、螺母尺寸一致，避免出现大孔配小垫圈或者垫圈无法穿入螺栓的情况；其次，垫圈的两个端面需要保证平整无毛刺，安装时要将光洁度更高的一侧朝向被连接件表面，有倒角的一侧朝向螺栓头或者螺母，避免倒角边缘在拧紧过程中刮伤被连接件表面；在有防腐要求的户外或者腐蚀环境使用场景中，需要根据工况选择对应表面处理的垫圈，避免垫圈自身锈蚀膨胀导致连接松动。

从结构建模的角度来看，这类垫圈的三维模型需要严格遵循标准中的尺寸公差要求，内径的公差需要保证与螺栓杆部的间隙符合装配要求，外径的圆度、两端面的平行度都需要控制在标准规定的公差范围内，避免在虚拟装配中出现干涉，或者在后续工程图导出、生产加工过程中出现尺寸偏差。模型中完整覆盖全系列规格的尺寸参数，能够方便设计人员在进行整机结构设计时直接调用，根据不同位置的螺栓载荷等级选择对应规格的垫圈，不需要重复进行标准件的建模工作，大幅提升结构设计的效率。在进行有限元连接仿真分析时，准确的垫圈模型也能够帮助工程师更真实地模拟螺栓连接的载荷传递路径，得到更贴近实际工况的应力计算结果，避免因为简化模型导致的仿真偏差，为结构的强度校核、疲劳寿命计算提供可靠的模型基础。

在重型阀门的阀杆连接、法兰锁紧场景中，这类加厚垫圈能够承受阀门开关过程中产生的交变冲击载荷，避免连接松动导致的介质泄漏问题；在压力机的模具安装工位，高刚度的加厚垫圈能够分散模具锁紧螺栓的巨大压紧力，保护压机台面和模具安装面不被压损，保证模具安装的平行度，提升冲压工件的加工精度；在起重设备的钢结构连接节点中，这类垫圈能够适应户外工况下的温度变化、振动冲击，长期保持稳定的预紧力，降低结构连接失效的安全风险。不同于普通薄垫圈仅能起到垫平接触面的作用，DIN6340加厚垫圈在设计时就充分考虑了重载连接的刚度需求、载荷分散需求，是高强度螺栓连接副中不可或缺的配套元件。
