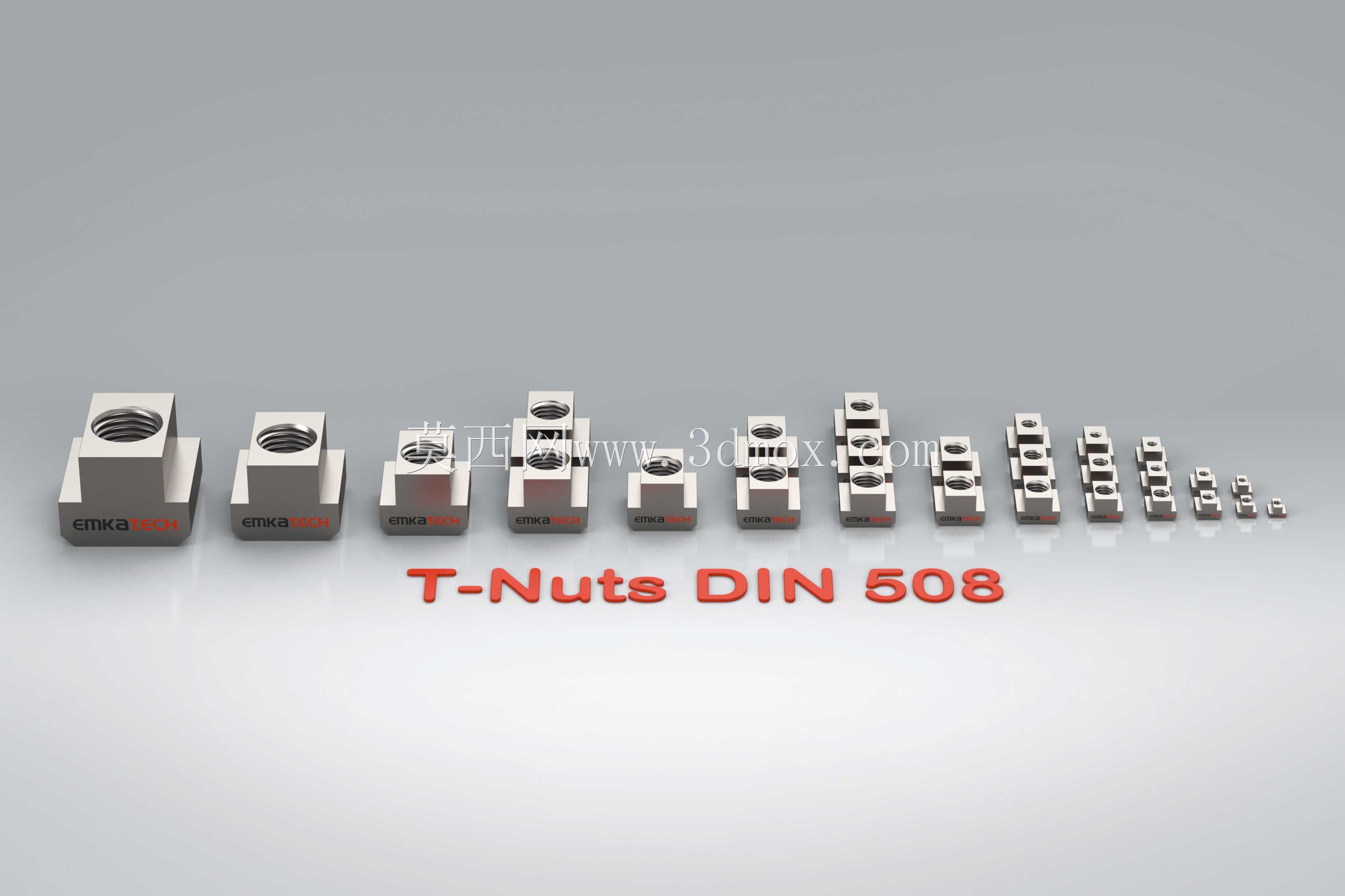

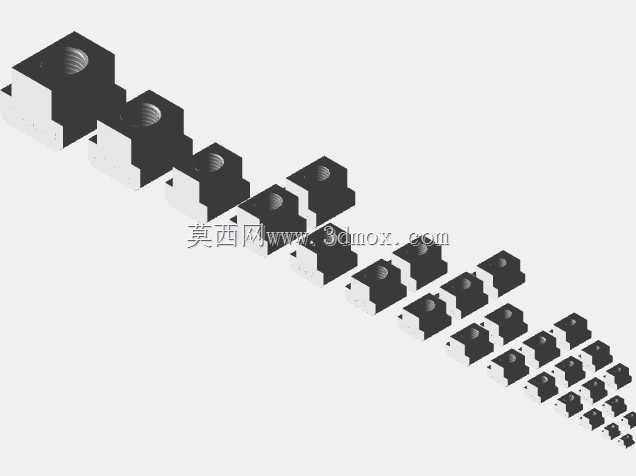

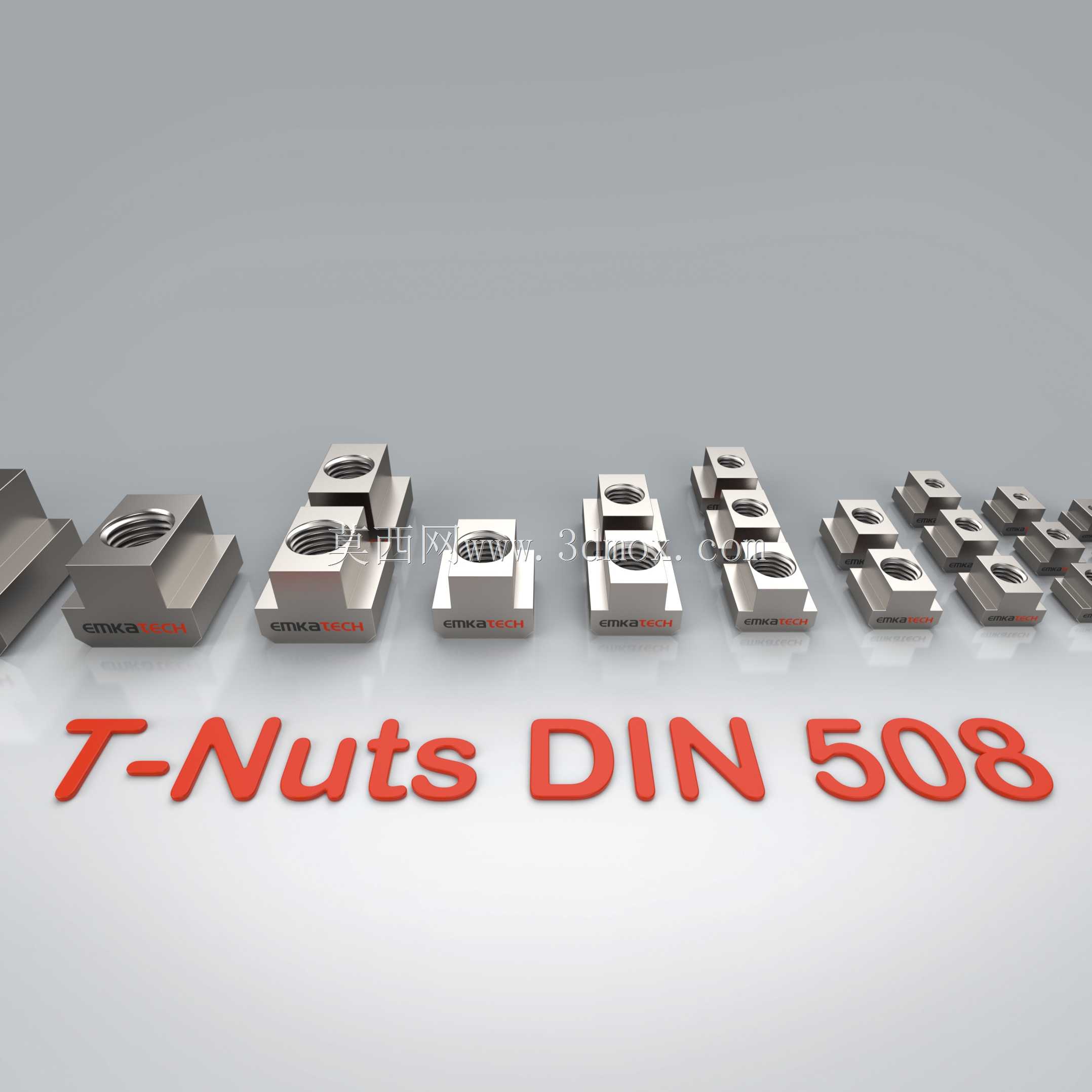

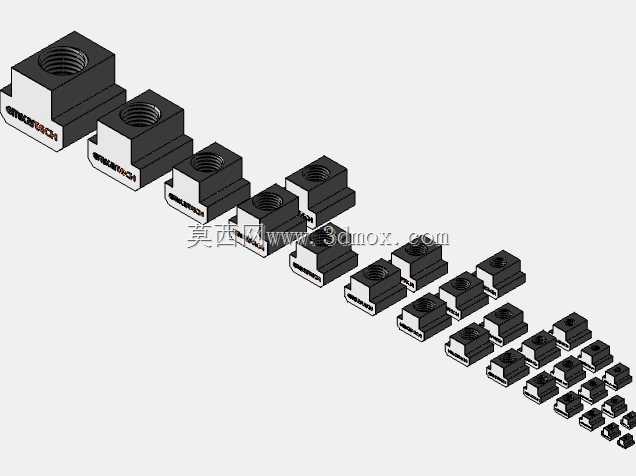

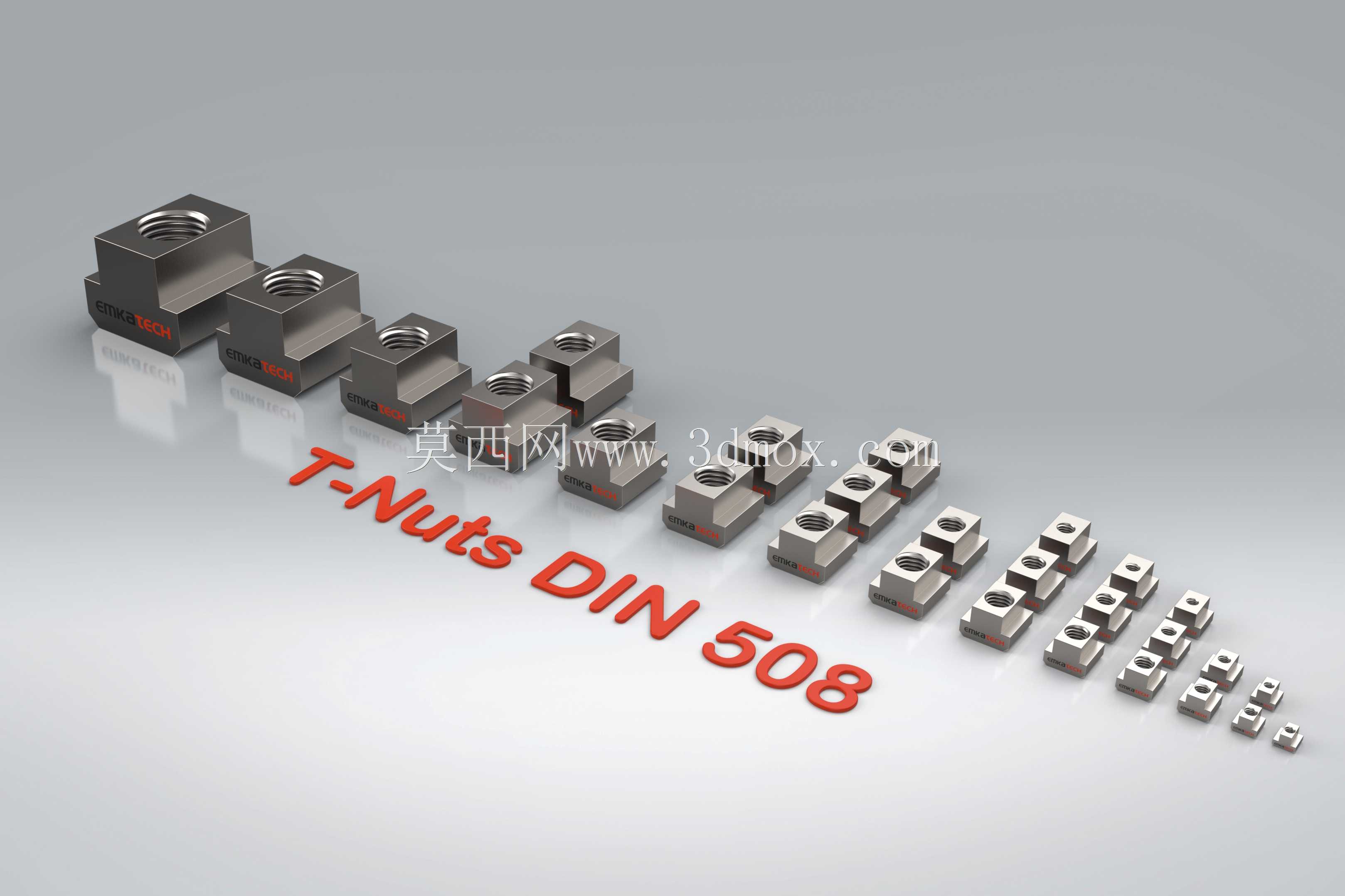

DIN508标准T型槽用螺母工业紧固组件

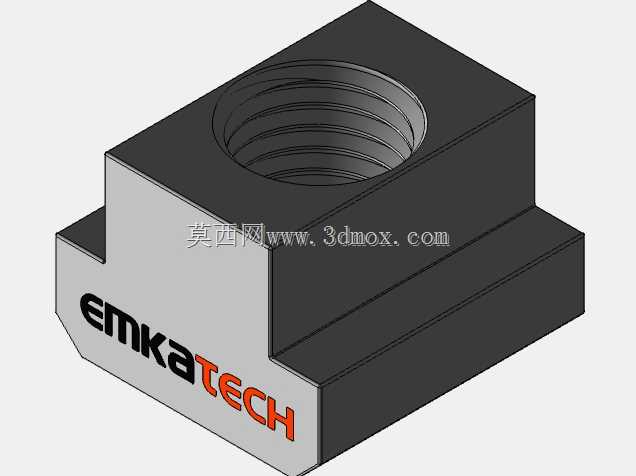

　　从结构设计逻辑来看，DIN508 T型螺母的外形采用了与T型槽截面匹配的梯形凸台结构，螺母主体嵌入槽道内部后，凸台的两个斜面会与T型槽的内侧斜面贴合，当拧紧配套螺栓时，螺母受到向上的拉力，斜面会产生侧向的挤压力，牢牢卡紧在槽道内壁，不会出现转动或者滑移的问题。设计时首先要匹配对应规格T型槽的槽口宽度、槽深、槽底宽度参数，螺母的头部宽度要略小于槽底宽度，保证螺母可以顺利在槽内滑动，同时头部的厚度要小于槽道的内部高度，避免螺母在槽内出现卡滞；螺母的螺纹部分要高出槽道上表面一定距离，保证配套螺栓可以顺利旋入，同时螺纹轴线要与螺母安装基面保持垂直，避免螺栓拧紧时出现偏载，导致螺纹受力不均发生滑牙。在机床工作台、工业铝型材框架、自动化装配线工装夹具这类需要频繁调整装夹位置的场景里，T型槽螺母是不可替代的基础紧固元件，DIN508标准的T型槽螺母，正是适配DIN650/ISO299标准T型槽的专用紧固件，解决了普通螺母无法在预置槽道内灵活移位、快速锁紧的痛点。这类螺母的核心使用场景覆盖了金属切削机床的工作台装夹、自动化生产线的工位挡块固定、工业检测设备的治具安装、铝型材机架的附件挂载等多个工业领域，只要是带有标准T型槽的构件，都能通过这类螺母实现螺栓连接的快速调整，不需要在构件上额外加工螺纹孔，也不会因为频繁拆装破坏基材的连接强度。

　　不同规格的DIN508螺母对应不同的T型槽尺寸，从适配小型铝型材8mm槽宽的规格，到适配大型机床工作台36mm槽宽的重型规格，每个尺寸的安装边界都有严格的公差要求：螺母头部与槽道侧壁的间隙要控制在0.2-0.5mm之间，间隙过大会导致螺母定位精度不足，装夹工件时出现位置偏移，间隙过小则会导致螺母在槽内滑动阻力过大，调整位置时卡顿费力。在实际设备装配中，这类螺母通常是提前预置在T型槽内部，在搭建框架或者安装工装时，只需要将螺母滑动到需要的连接位置，对准被连接件的安装孔，穿入螺栓拧紧即可完成固定，相比传统的焊接螺母或者攻丝连接，这种连接方式不需要破坏基材结构，调整位置时只需要松开螺栓就可以滑动螺母到新的位置，不需要完全拆卸螺栓，大幅提升了工装调整的效率。

　　针对重型装夹场景的DIN508螺母，还会在螺母与槽道接触的表面做淬火处理，提升表面硬度，避免大吨位夹紧力下螺母表面被压溃，导致锁紧失效；而用于铝型材框架的轻型螺母，则会采用表面镀锌或者达克罗处理，提升防锈能力，适应不同的车间作业环境。在三维建模过程中，这类标准件的建模需要严格遵循标准给定的尺寸公差，尤其是螺母头部的斜面角度、螺纹规格与螺母外形的同轴度、安装基面的平面度这些关键参数，直接影响到螺母实际装配时的适配性，如果斜面角度偏差过大，螺母装入T型槽后会出现晃动，拧紧螺栓时无法有效卡紧；如果安装基面平面度不足，螺栓拧紧后螺母会出现偏斜，导致螺纹受力方向与螺栓轴线不重合，长期受载后容易出现螺纹断裂的问题。

　　另外在装配设计时，还要考虑螺母的装入方式，部分封闭结构的T型槽需要从槽道的端部将螺母滑入，这就要求在整体结构设计时预留螺母装入的工艺缺口，或者采用从槽口侧面压入的弹性T型螺母结构，但DIN508标准的螺母属于刚性结构，必须从槽道端部装入，因此在做设备整体结构设计时，要提前规划T型槽的端部开口位置，避免出现螺母无法装入的装配干涉问题。在机床夹具设计中，这类T型螺母通常配合T型螺栓、压板使用，用来夹紧待加工的工件，螺母在T型槽内的滑动顺畅度直接影响到工件装夹的效率，因此螺母的棱边都会做小倒角处理，避免滑动时刮伤T型槽的内壁，长期使用后也不会因为槽道内壁划伤出现滑动卡顿。在自动化生产线的工位调整场景中，T型螺母可以配合传感器安装支架、挡停机构、导向条等附件，实现工位位置的无级调整，不需要重新打孔攻丝，只需要松开螺栓滑动到目标位置再锁紧即可，大幅缩短了产线换型调整的时间。
