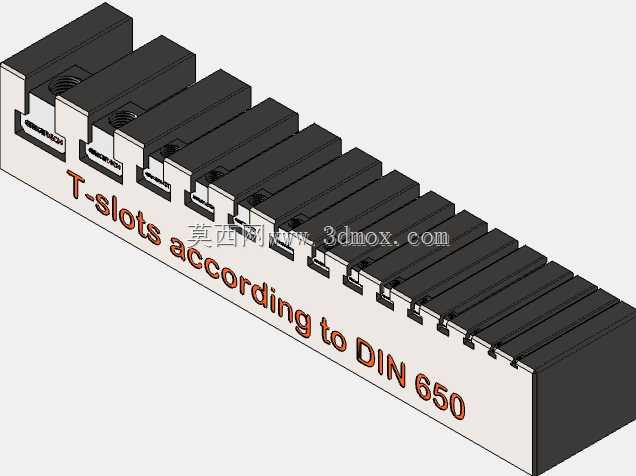

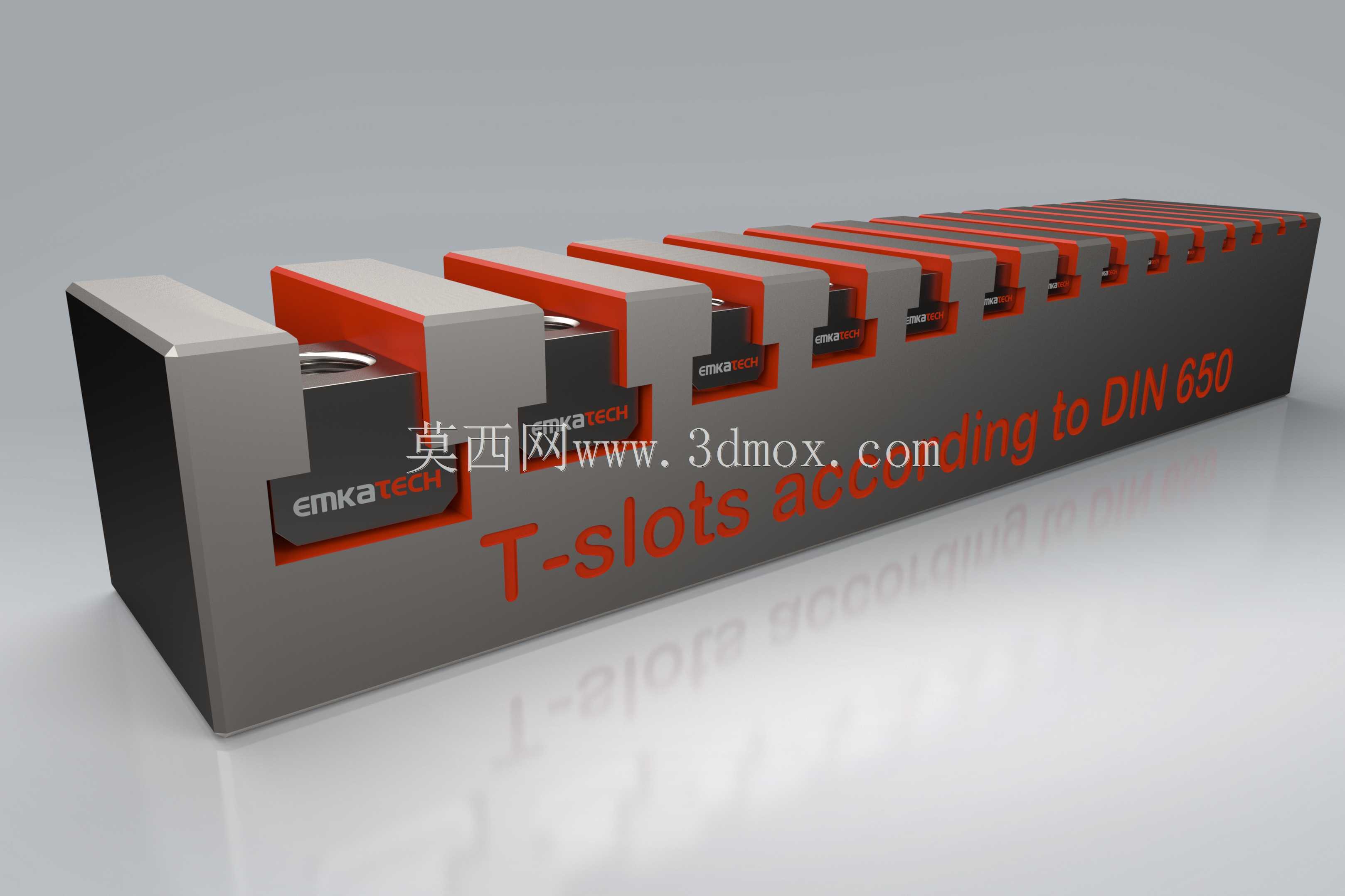

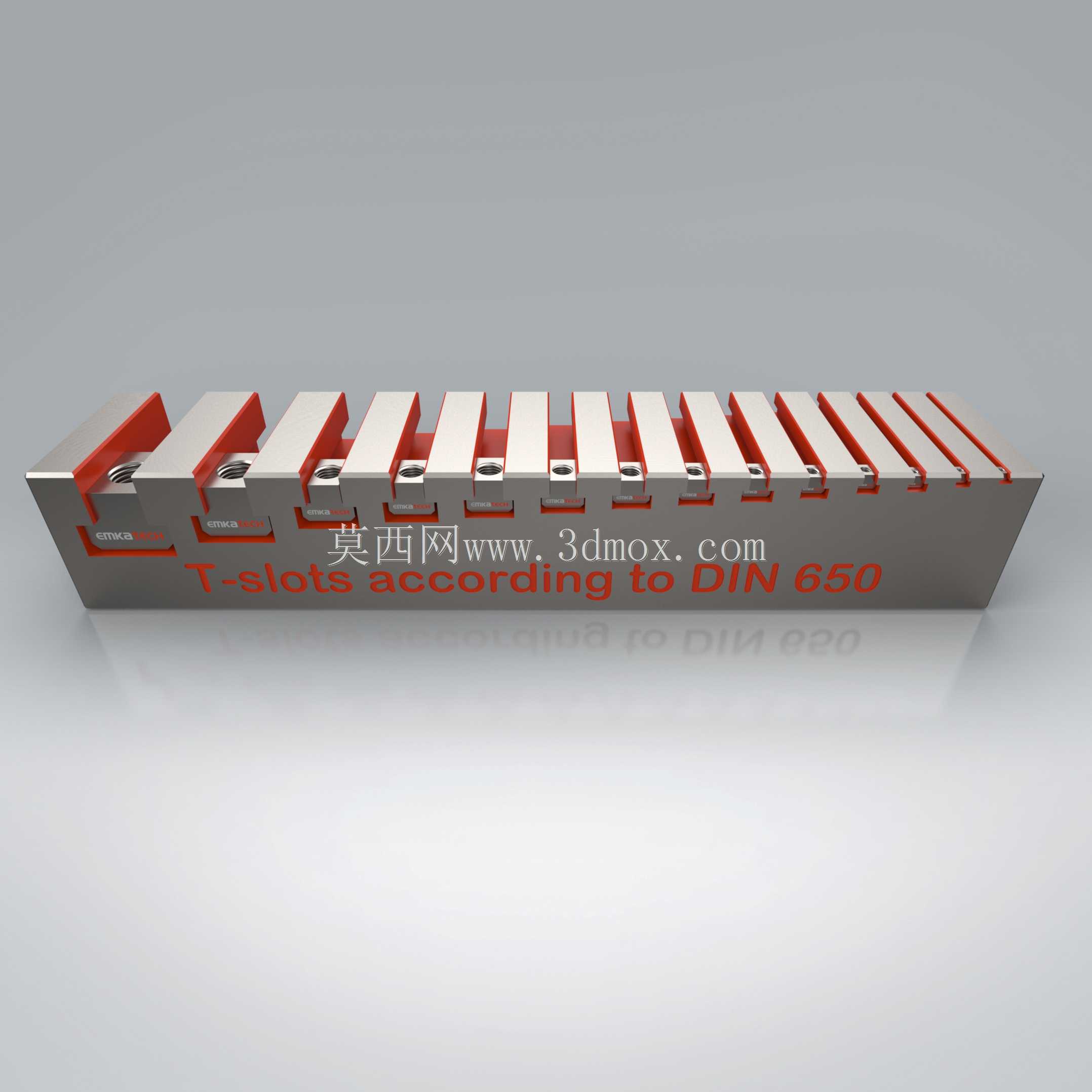

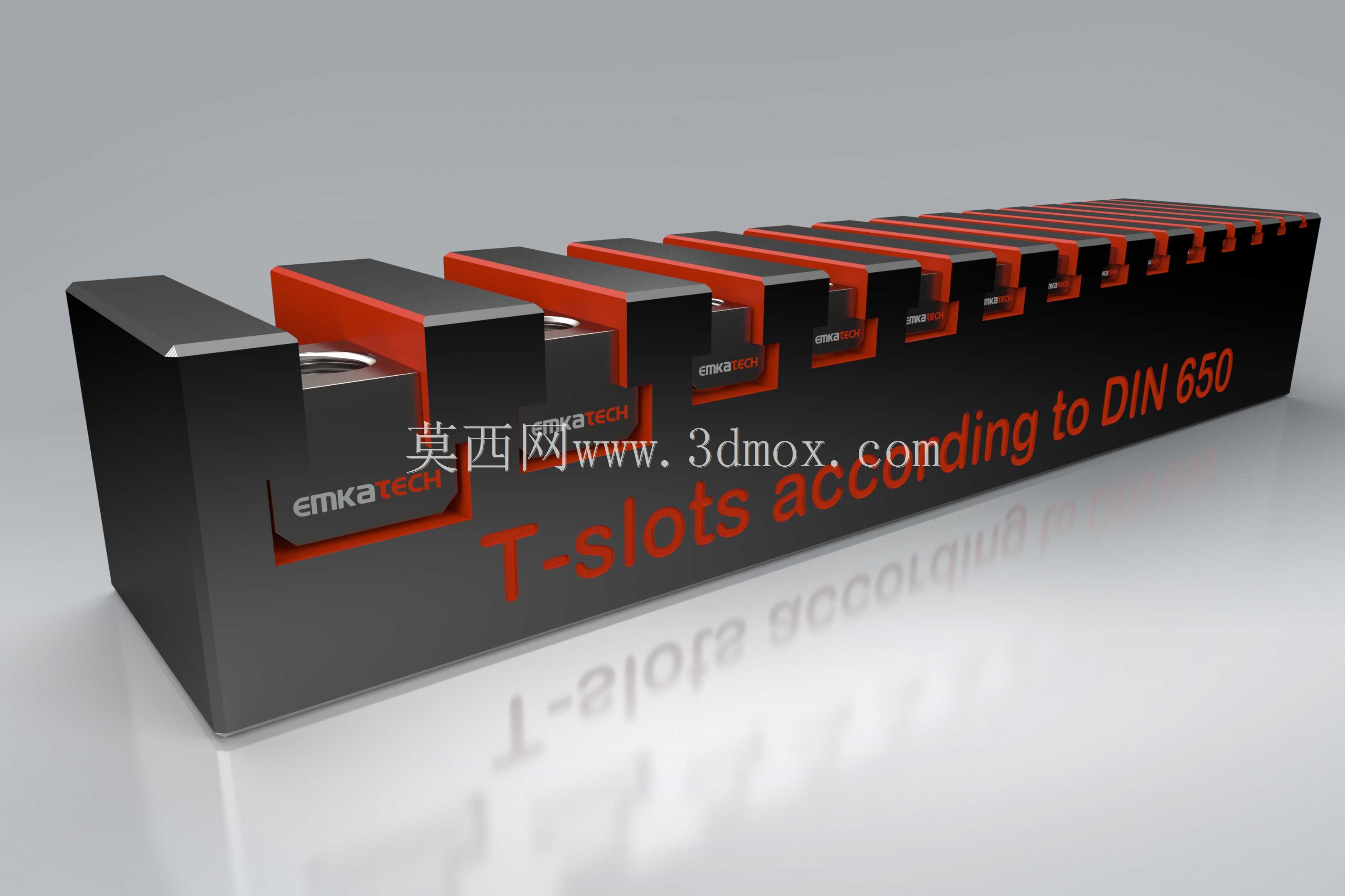

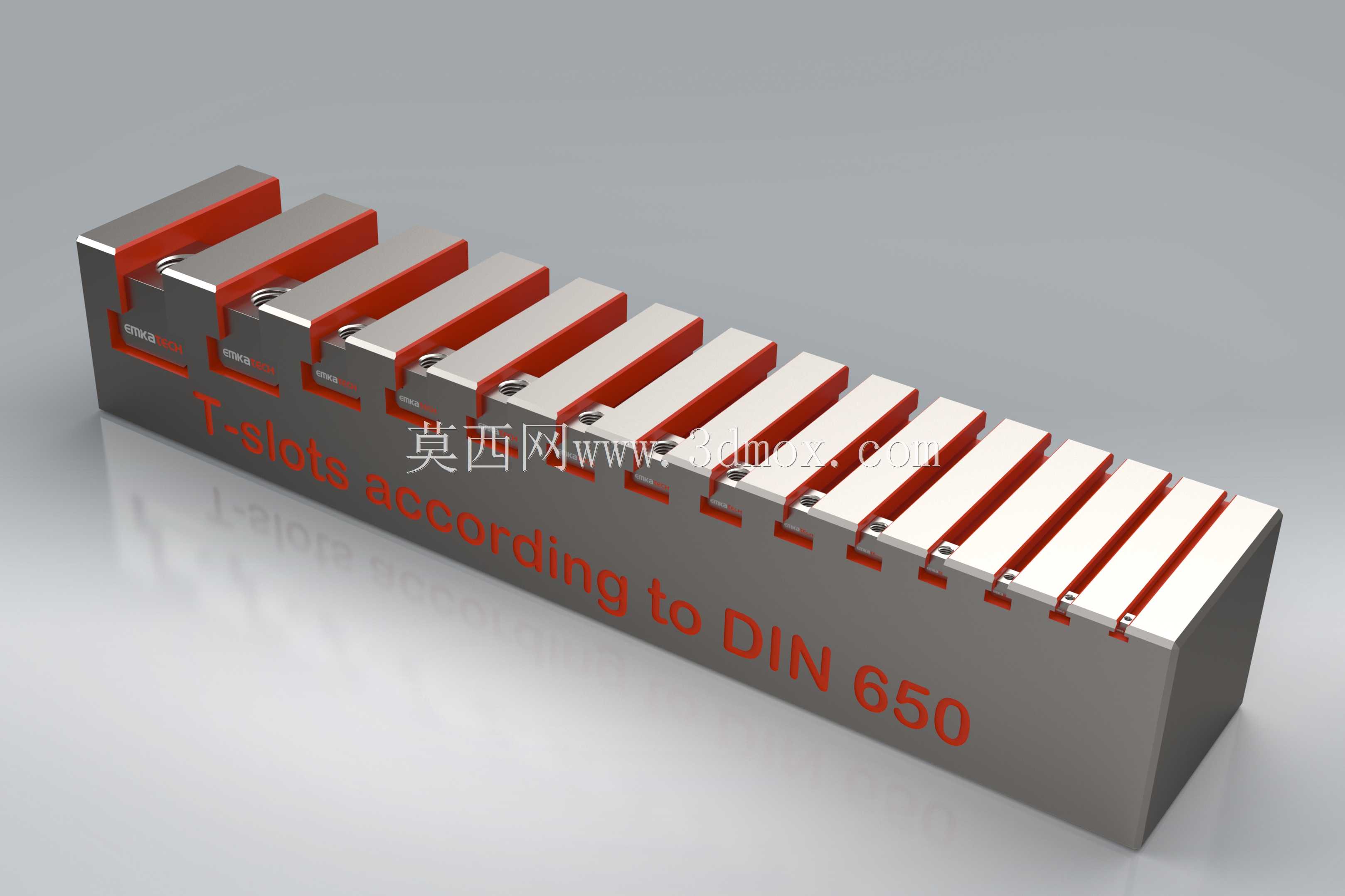

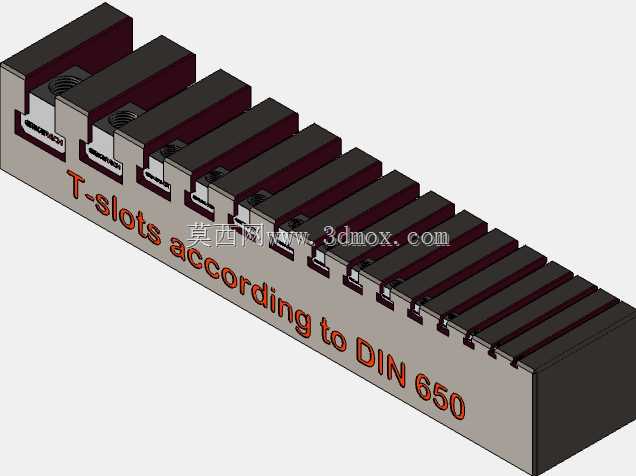

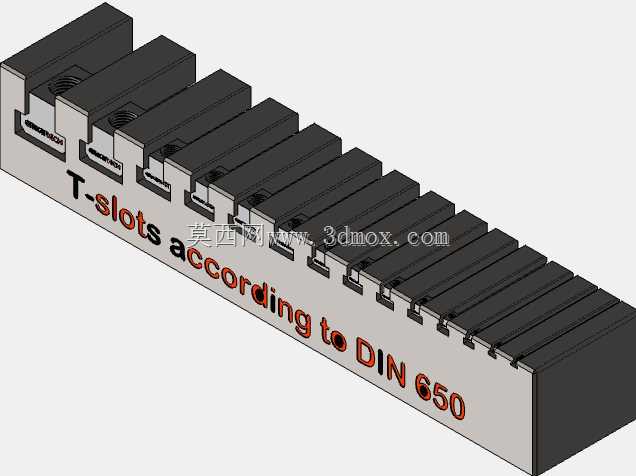

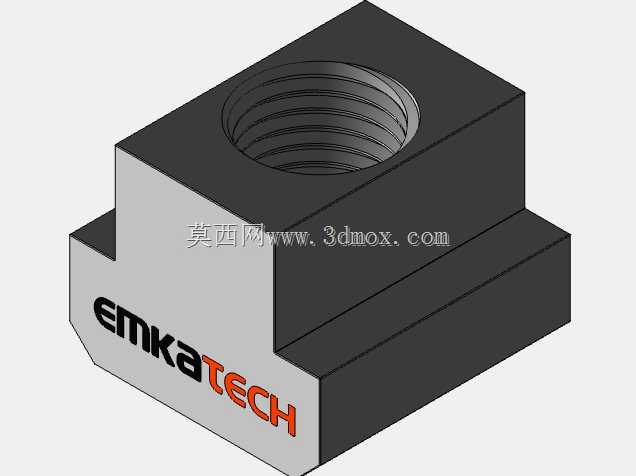

符合DIN650标准工业T型槽结构

在机床工作台搭建、自动化生产线工位定位、工装夹具快速装夹的场景里，T型槽是应用频次极高的基础构件，这套符合DIN650标准的T型槽结构，适配DIN508规格螺母的装配需求，可兼容ISO299对应的通用装夹标准，覆盖绝大多数常规工业装夹场景的使用要求。从实际使用场景来看，这类T型槽常被集成在铣床、钻床的工作台基体上，也会被单独加工成模块化槽条，组装在柔性焊接工装平台、自动化设备的工位基座上，用来实现夹具、工件、定位块的快速位置调整与锁紧，不需要在基体上反复钻孔攻丝，能大幅降低工装调整的时间成本，适配多品种小批量的生产加工需求。

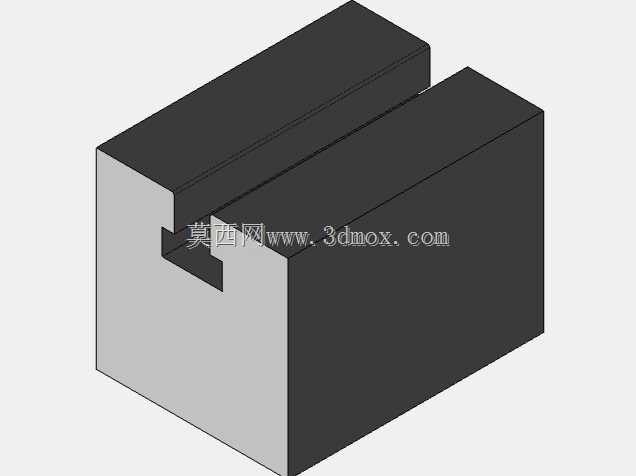

设计这套T型槽结构时，首先要保证槽腔的截面尺寸完全贴合DIN650的公差要求，槽口的宽度、槽腔的深度、槽底的过渡圆角都严格遵循标准数值，确保配套的T型螺栓、DIN508螺母可以顺畅滑入槽内，不会出现卡滞、间隙过大导致锁紧偏移的问题。槽体的相邻槽间距做了等距排布，槽体的上表面与槽腔的平行度控制在合理公差范围内，保证装夹工件时的基准面精度，避免因为槽体本身的形位误差导致工件装夹歪斜，影响后续加工精度。

从安装边界来看，这类T型槽可以根据实际使用需求拼接成不同长度的槽轨，单段槽体的端面做了平齐处理，多段拼接时槽腔的对接处不会出现台阶，保证T型螺母可以在整段槽轨内无阻碍滑动。槽体的侧壁厚度经过强度校核，在常规装夹锁紧力的作用下不会出现变形，槽口的边缘做了微小的倒角处理，既可以避免装配时划伤操作人员，也能引导T型螺栓顺利卡入槽腔。在实际装配使用时，只需要将配套的DIN508螺母从槽体的端部滑入对应位置，放上待固定的夹具或工件，穿入螺栓拧紧即可完成固定，需要调整位置时只需要松开螺栓，滑动螺母到目标位置再锁紧，整个调整过程不需要拆卸其他构件，操作效率远高于传统的螺栓孔固定方式。

不同于非标定制的槽体结构，符合DIN标准的T型槽在配件通用性上有明显优势，市面上常规的T型螺栓、槽用螺母、定位压板都可以直接适配，不需要单独定制配套连接件，能降低用户的配件采购成本与维护成本。槽体的截面结构做了优化，槽底的承载面做了平面度处理，螺母锁紧时受力均匀，不会出现局部应力集中导致槽体变形的情况，长期反复装夹使用也能保持尺寸精度稳定。在自动化生产线的工位搭建中，这类T型槽还可以用来安装传感器支架、气动元件安装板、工件挡停机构，只需要滑动调整位置就能适配不同规格产品的生产需求，是柔性生产配置里非常实用的基础构件。

建模过程中对槽体的所有过渡位置都做了符合实际加工工艺的处理，没有出现工艺无法实现的尖锐内角，槽腔的拔模角度也符合铣削加工的实际要求，导出的模型可以直接用来做装配干涉检查，也可以作为工装设计的基准构件直接调用，不需要再对结构细节做二次修正。在做设备整体布局设计时，设计人员可以直接将该T型槽模型调入装配体，提前规划夹具、工件的安装位置，验证装夹行程是否存在干涉，减少实际加工装配时的整改工作量。
